PowerEdge: Intel E823-C LOM не може підключитися на швидкості 25 Гбіт/с

Intel E823-C LOM — це універсальне та гнучке рішення LOM, яке пропонує кілька інтерфейсів і підтримує як мідний, так і оптичний інтерфейси, залежно від кожної платформи.

Вузли Dell XR4510C та XR4520C00 використовують цей чотирипортовий LOM (25G 4P E823-C LOM) з оптичним інтерфейсом і можуть підтримувати DAC, QSFP28 до 4x SFP28 breakout та інші активні оптичні кабелі. Зверніться до останньої матриці серверних адаптерів Dell для перевірки підтримуючих кабелів та оптики.

Ця стаття зосереджена на XR4510C/XR4520C доступних варіантах посилань. Цей LOM можна налаштувати для підтримки наступних опцій: 4 x 25G і 4 x 10G

Якщо клієнт використовує 25 Гб підтримки оптики/ЦАП між портами і все одно не може отримати 25 Гб з'єднання, то, ймовірно, ви обрали неправильний варіант.

Якщо ви збираєте TSR, ви бачите, що швидкість порту становить 10 Гбіт/с.

Випадок 1: Проблема, спричинена неправильним вибором
швидкості зв'язку Рішення: Виберіть правильну швидкість з'єднання відповідно до вашого середовища чи вимог

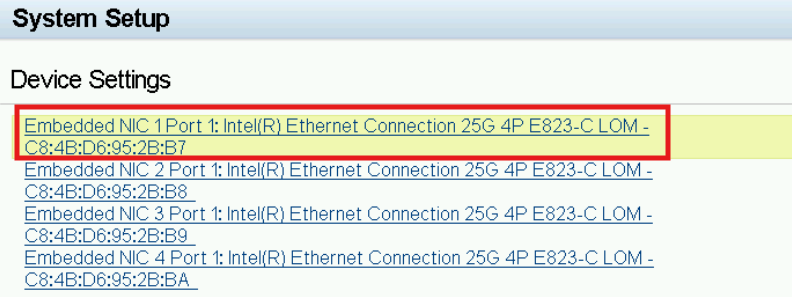

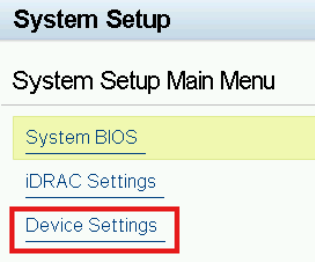

.При перезавантаженні — виберіть F2 BIOS-Налаштування пристрою-Виберіть ПОРТ 1 LOM E823-C

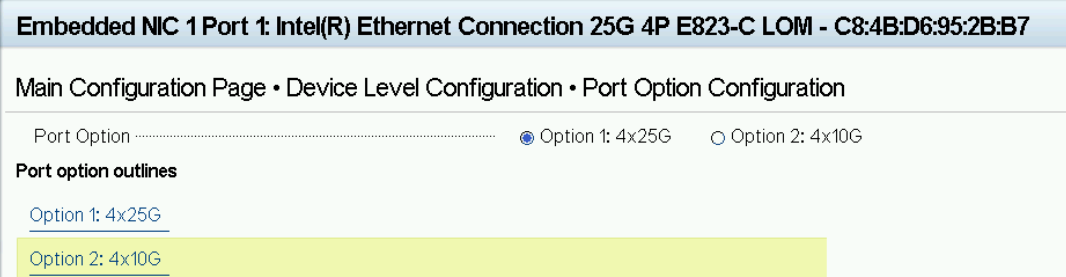

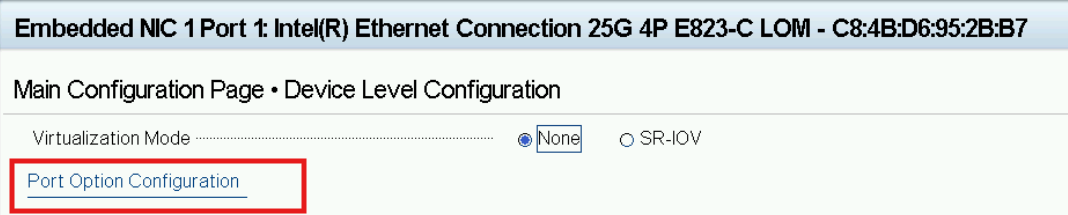

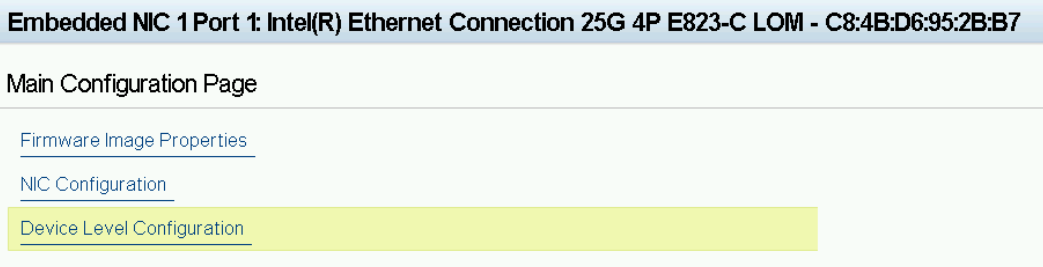

Виберіть конфігурацію на рівні пристрою порту 1.

Натисніть налаштування порту, щоб вибрати бажану швидкість з'єднання.

Якщо вибрати варіант 1 для 25 Гбіт/с, можна підключитися на 25 Гбіт/с.

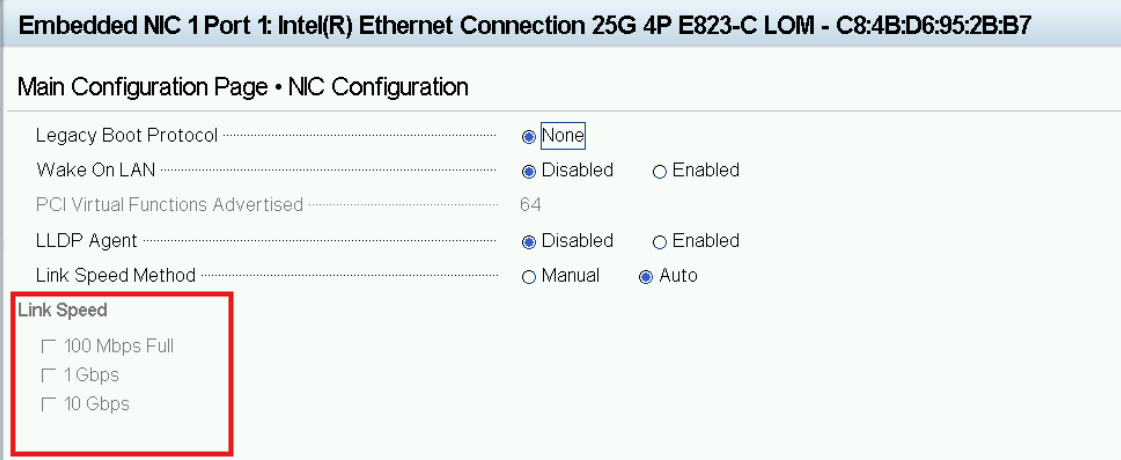

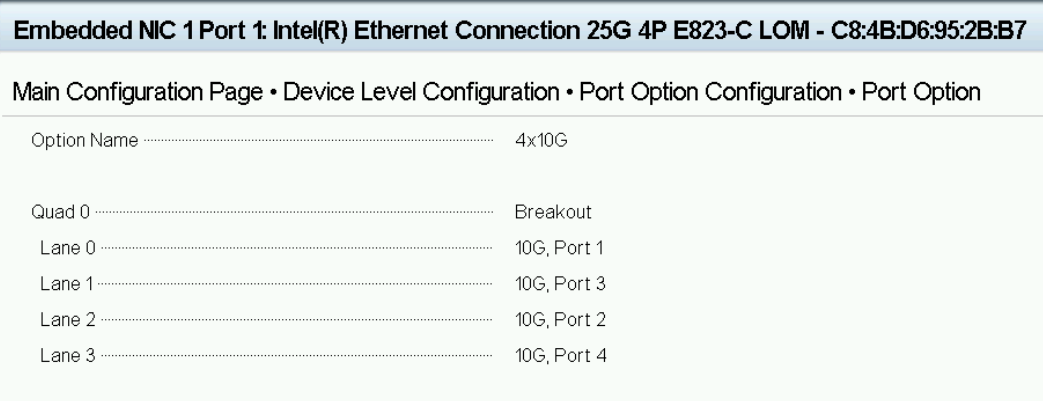

Якщо ви не вибрали цю опцію, всі чотири порти обмежені швидкістю 10 Гбіт/с, і коли ви переходите на будь-який порт для вибору швидкості, опція 25 Гбіт/с відсутня. Дивіться скріншот нижче.

Вибір цієї опції впливає на всі чотири порти LOM, а отже, потрібно вибрати правильну опцію в налаштуваннях порту 1.

Ця опція зміни швидкості з'єднання портів для всіх чотирьох портів доступна лише на рівні пристрою PORT 1 і не на інших портах.

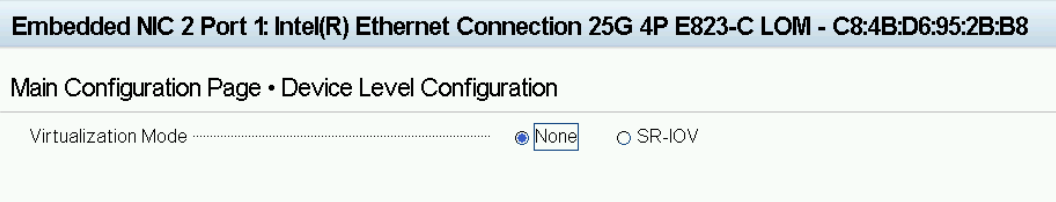

Наприклад, якщо перейти на порт 2 — Device Level Configuration — такої опції немає.

Ця поведінка трохи відрізняється від інших налаштувань LOM/NIC-карт, до яких ми звикли , тому налаштування всіх портів можна налаштовувати лише з порту 1 у налаштуваннях на рівні пристрою.

Випадок 2:
Якщо ви вибрали правильну швидкість з'єднання для всіх портів і якщо ваші порти все ще не можуть з'єднатися з потрібною швидкістю, перевірте:

1. Якщо використані кабелі/оптика підтверджені в Dell Server Adapter Matrix

2. У вас остання прошивка NIC та BIOS разом із правильними драйверами.

3. Переконайтеся, що порти комутатора підтримують швидкість uplink.

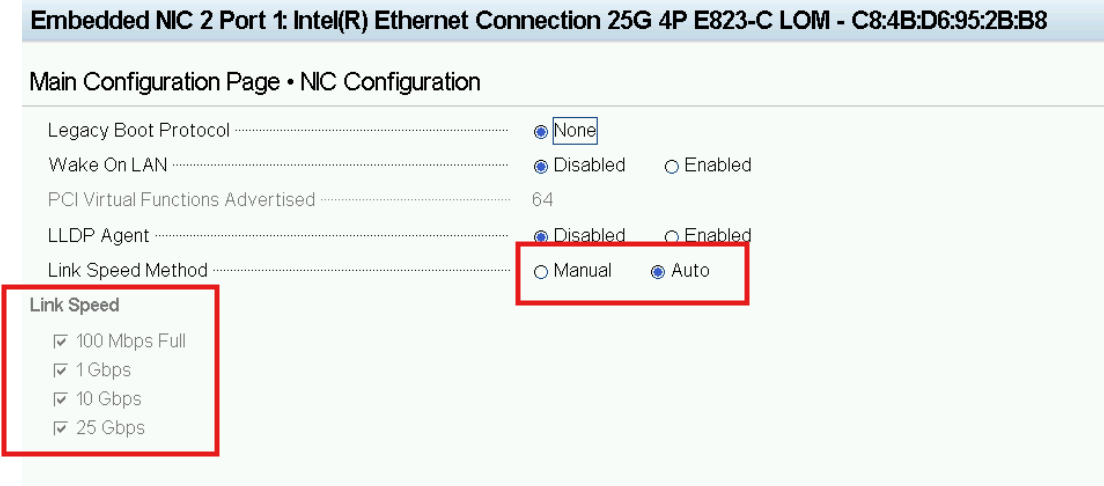

4. Переконайтеся, що кожен порт правильно налаштований на головній сторінці конфігурації NIC.

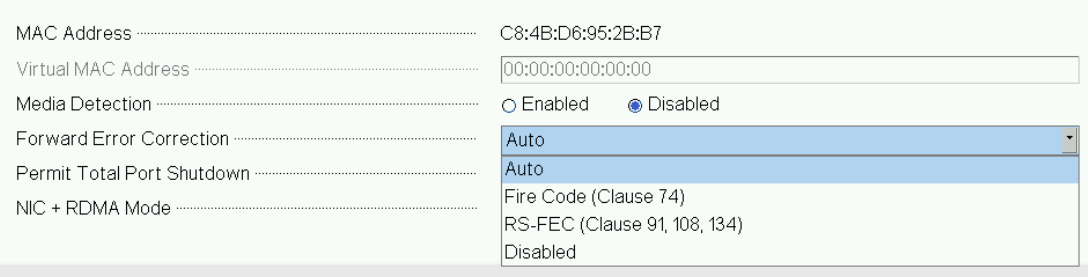

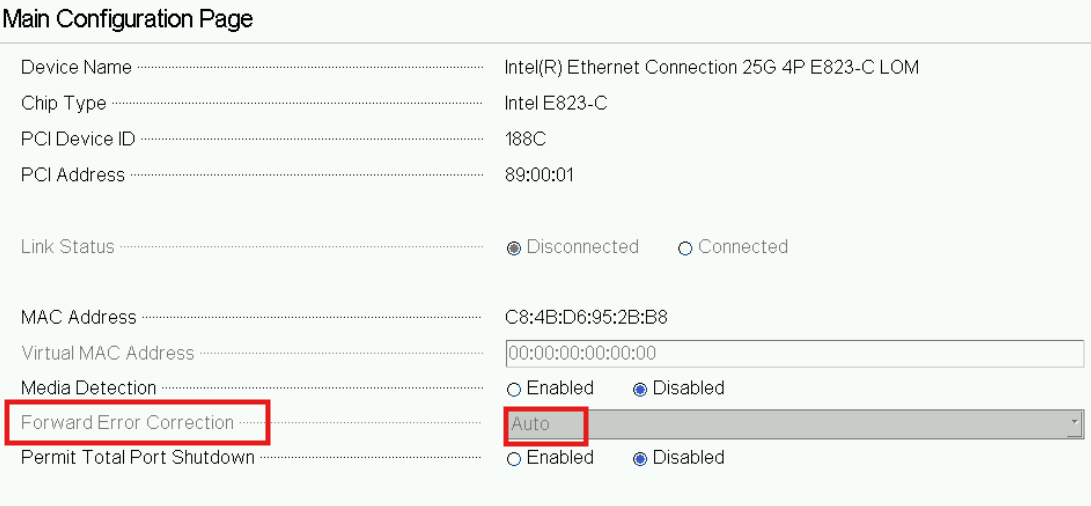

5. Переконайтеся, що FEC правильно вибрано на головній сторінці конфігурації.

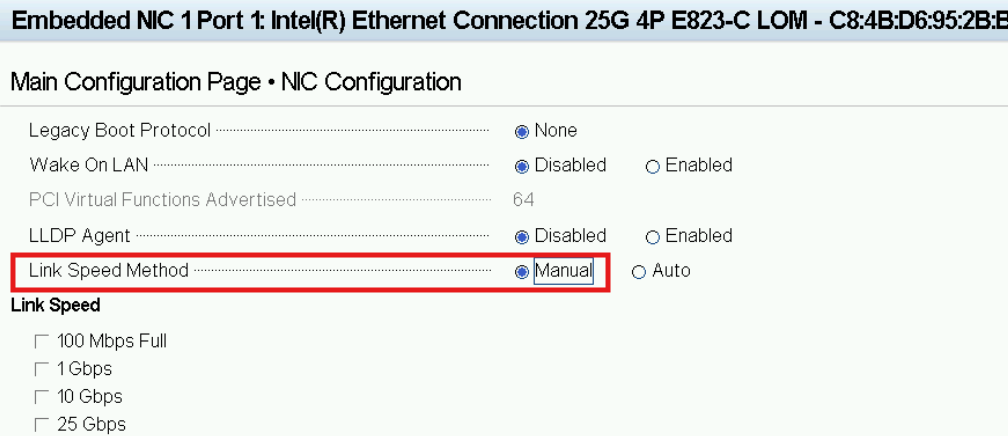

6. Деякі комутатори підтримують певний тип режиму FEC, і опція зміни режиму FEC з'явиться лише після вибору швидкості з'єднання на ручний режим


   Виберіть бажаний режим FEC для порту NIC і порт SWITCH після вибору швидкості з'єднання в ручний режим.


7. Якщо проблема залишиться, перевірте, що найкраще підходить саме вам — деякі ОС мають змушувати автоматичне узгодження на рівні ОС, навіть якщо ви вибрали режим Авто для швидкості з'єднання.
8. Примусово підключайте швидкість з'єднання з правильним режимом FEC як на рівні ОС, так і на рівні BIOS.

Вищезазначені кроки мають допомогти, ізолювати та вирішувати проблему. Як правило, налаштування NIC портів ідеально мають відповідати налаштуванням порту Switch для найкращих результатів.

Правильні налаштування Speed link у BIOS та на рівні ОС та забезпечення правильної конфігурації портів комутатора — ключ до вирішення таких проблем.
