PowerEdge: Intel E823-C LOM ei pysty muodostamaan yhteyttä nopeudella 25 Gb/s

Intel E823-C LOM on monipuolinen ja joustava LOM-ratkaisu, joka tarjoaa useita liitäntöjä ja tukee sekä kuparisia että optisia liitäntöjä alustakohtaisesti.

Dell XR4510C- ja XR4520C00-solmut käyttävät tätä neljän portin LOM (25G 4P E823-C LOM) -solmua, jossa on optinen liittymä ja jotka tukevat DAC-, QSFP28–4x SFP28- ja muita aktiivisia optisia kaapeleita. Katso uusimmasta Dell Server Adapter Matrix -taulukosta ohjeet tukikaapeleiden ja optiikan tarkistamiseen.

Tässä artikkelissa keskitytään XR4510C/XR4520C käytettävissä oleviin linkkivaihtoehtoihin. LOM voidaan määrittää tukemaan seuraavia vaihtoehtoja: 4 x 25G ja 4 x 10G

Jos asiakas käyttää 25 Gb:n tuettua optiikkaa/DAC-kaapeleita porttien välillä eikä silti saa 25 Gb:n yhteyttä, olet todennäköisesti valinnut väärän vaihtoehdon.

Jos keräät TSR:n, näet portin nopeudeksi 10 Gbps.

Tapaus 1: Väärän linkkinopeuden valinnan
aiheuttama ongelma Ratkaisu: Valitse oikea linkkinopeus ympäristön/vaatimuksen mukaan.

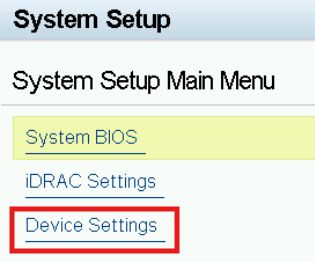

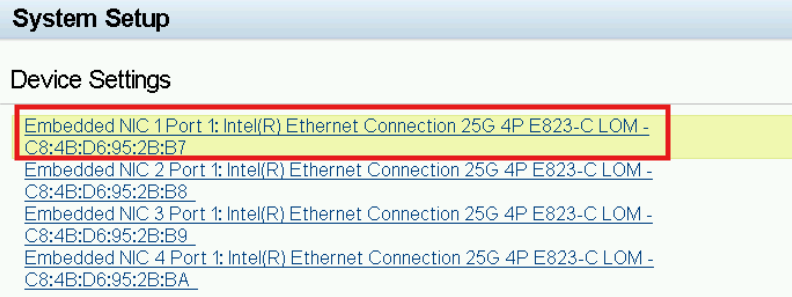

Käynnistä uudelleen- Valitse F2-BIOS-Device Settings-Valitse E823-C LOMin portti 1

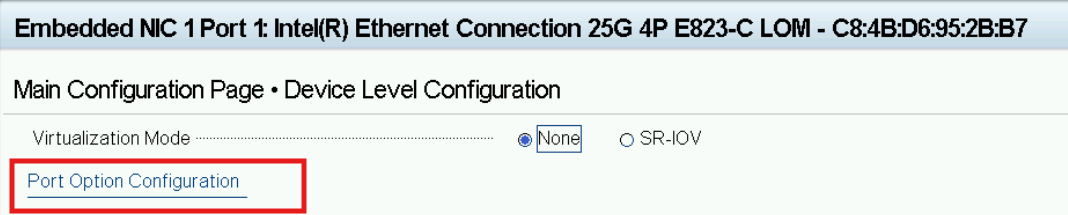

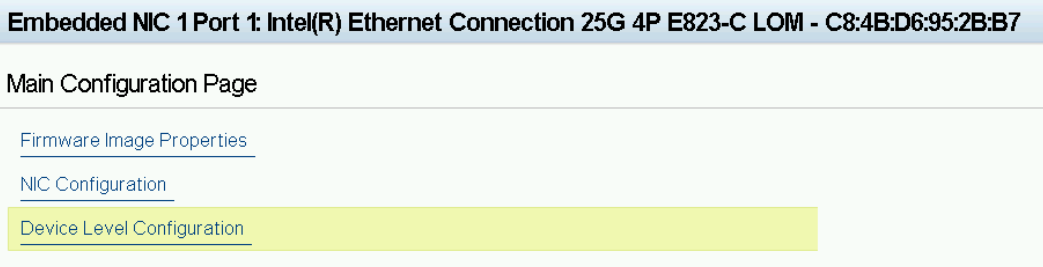

Valitse portin 1 laitetason määritys.

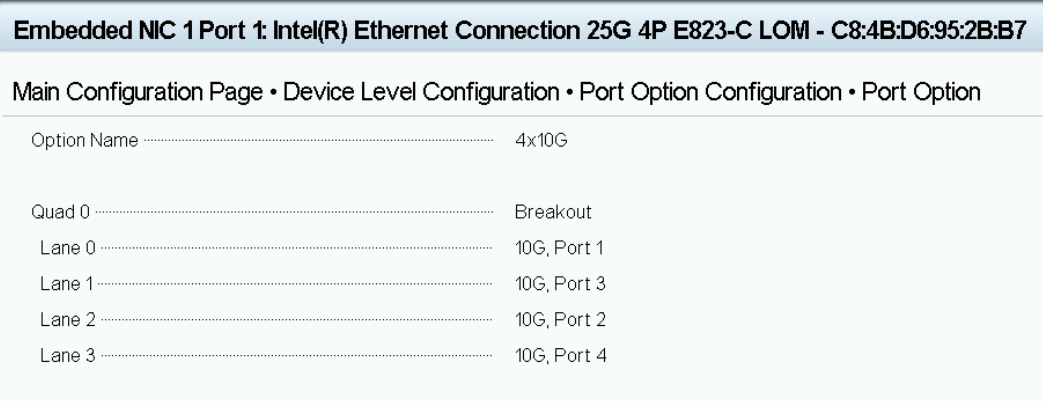

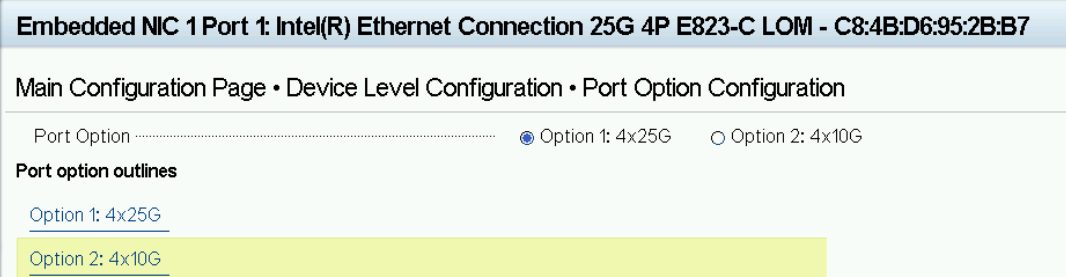

Valitse porttivaihtoehdon määritys ja valitse haluamasi linkkinopeusvaihtoehto.

Jos valitset vaihtoehdon 1 25 Gbps:lle, voit muodostaa yhteyden nopeudella 25 Gbps.

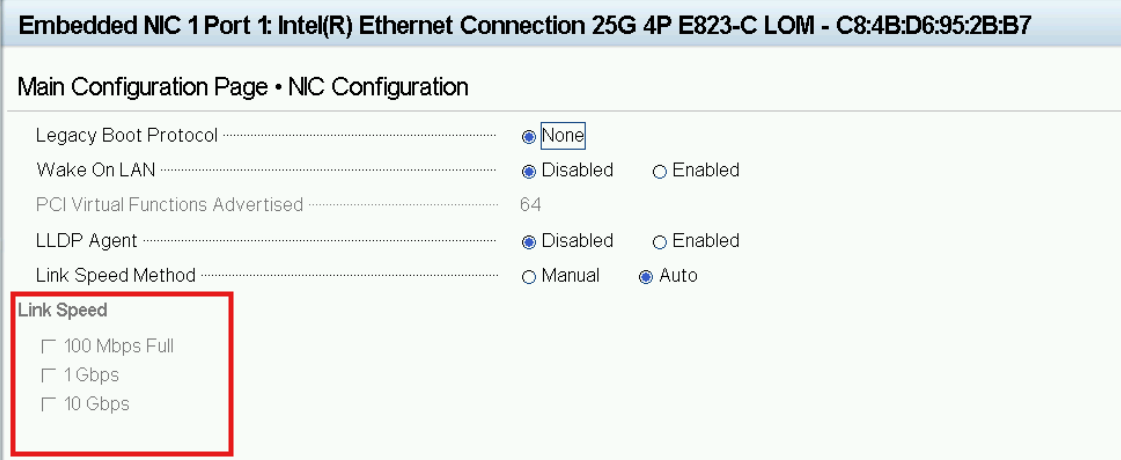

Jos et ole valinnut tätä vaihtoehtoa, kaikkien neljän portin nopeus on rajoitettu nopeuteen 10 Gbps. Kun siirryt mihin tahansa porttiin valitsemaan nopeuden, vaihtoehto 25 Gbps puuttuu. Katso alla oleva kuvakaappaus.

Tämän asetuksen valinta vaikuttaa kaikkiin LOM:n neljään porttiin, joten oikean vaihtoehdon voi valita portin 1 asetuksista.

Tämä mahdollisuus muuttaa kaikkien neljän portin porttien porttien nopeuksia on käytettävissä vain PORT 1:n laitetason kokoonpanossa , ei muissa porteissa.

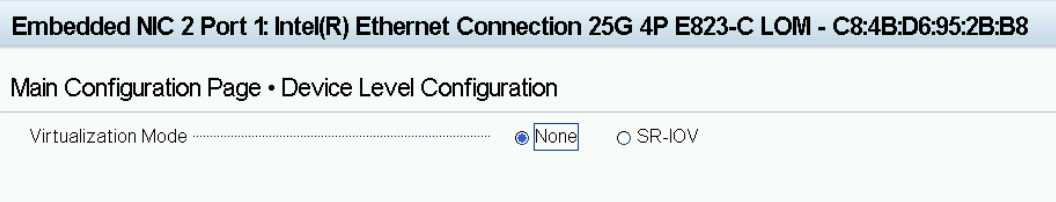

Jos esimerkiksi siirryt porttiin 2 - Laitetason määritykset, tällaista vaihtoehtoa ei ole käytettävissä.

Tämä toiminta eroaa hiukan muista LOM-/verkkokorttien asetuksista, joihin olemme tottuneet , joten kaikkien porttien asetukset voi määrittää vain laitetason määrityksen portista 1.

Tapaus 2:
Jos olet valinnut oikean linkkinopeuden kaikille porteille ja jos portit eivät vieläkään pysty muodostamaan yhteyttä halutulla nopeudella, tarkista:

1. Jos käytetyt kaapelit/optiikka on validoitu Dell Server Adapter Matrix -taulukossa

2. Sinulla on uusin verkkokortin laiteohjelmisto ja BIOS sekä oikeat ohjaimet.

3. Varmista, että kytkinportit tukevat uplink-nopeuksia.

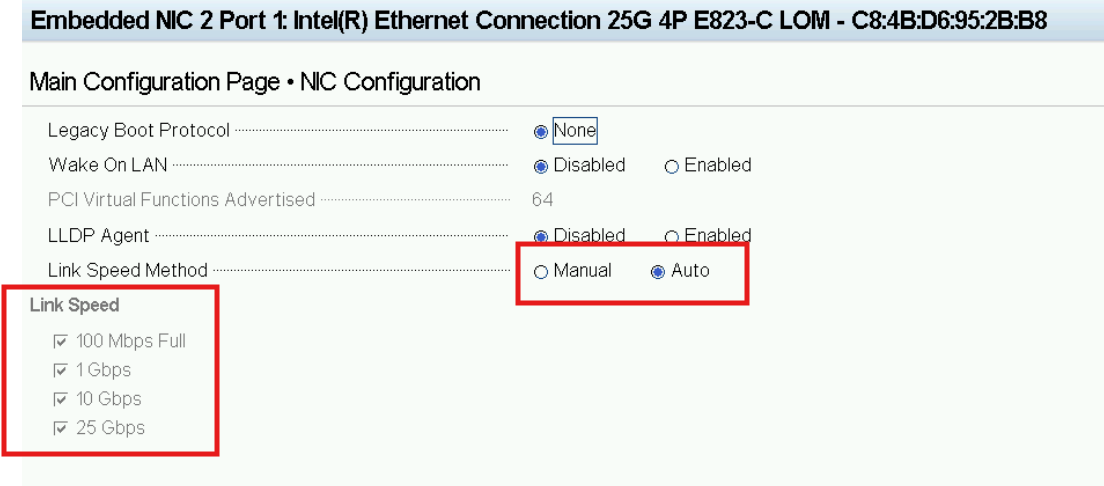

4. Varmista, että kukin portti on määritetty oikein sen NIC-määrityksen pääsivulla.

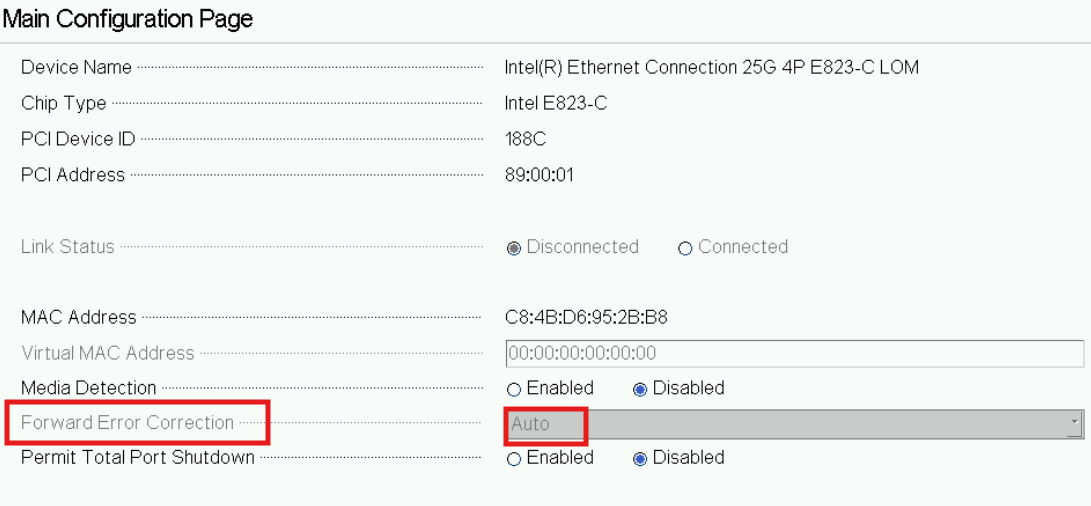

5. Varmista, että FEC on valittu oikein päämäärityssivulla.

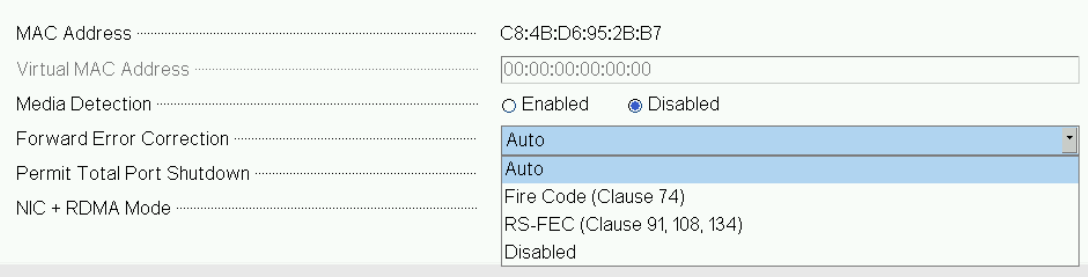

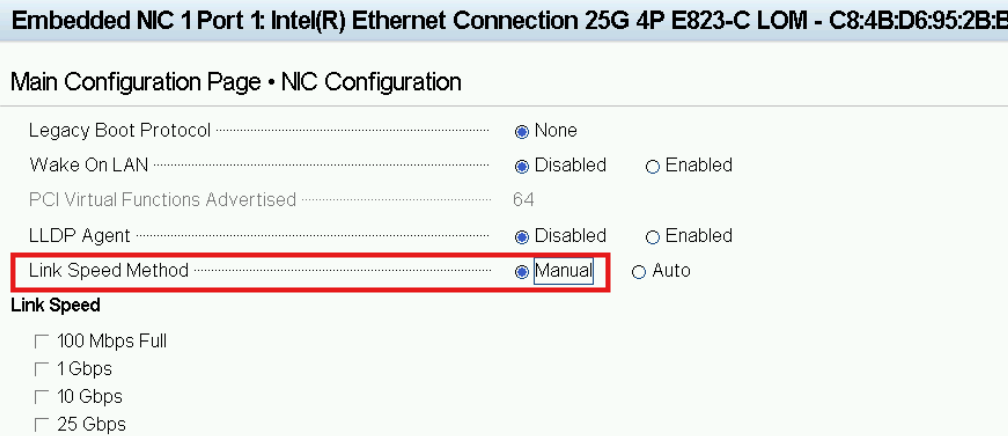

6. Jotkin kytkimet tukevat tietyntyyppistä FEC-tilaa, ja FEC-tilan vaihtovaihtoehto on käytettävissä vasta, kun linkin nopeudeksi on valittu manuaalinen


   Valitse haluamasi FEC-tila verkkokorttiportille ja SWITCH-portille, kun olet valinnut linkin nopeudeksi manuaalisen tilan.


7. Jos ongelma jatkuu, tarkista, mikä toimii sinulle parhaiten - joidenkin käyttöjärjestelmien on pakotettava automaattinen neuvottelu käyttöjärjestelmän tasolla, vaikka olisit valinnut linkkinopeuden automaattisen tilan.
8. Pakota linkin nopeus oikeaan FEC-tilaan sekä käyttöjärjestelmä- että BIOS-tasolla.

Edellä mainittujen ohjeiden pitäisi auttaa, eristää ja ratkaista ongelma. Peukalosääntönä voidaan pitää, että parhaat tulokset saavutetaan ihanteellisesti verkkokorttiportin asetusten mukaisesti.

BIOSin ja käyttöjärjestelmätason oikeat nopeusyhteysasetukset ja kytkinportin oikean määrityksen varmistaminen ovat avainasemassa tämäntyyppisten ongelmien ratkaisemisessa.
