PowerEdge: Intel E823-C LOM kan inte länka upp vid 25 Gbit/s

Intel E823-C LOM är en mångsidig och flexibel LOM-lösning som erbjuder flera gränssnitt och stöder både koppargränssnitt och optiska gränssnitt och beroende på varje plattform.

Dells XR4510C- och XR4520C00-noder använder denna LOM med fyra portar (25G 4P E823-C LOM) med optiskt gränssnitt och har stöd för DAC-, QSFP28- till 4 × SFP28-breakout och andra aktiva optiska kablar. Se den senaste matrisen för Dell-serveradaptrar för validering av stödkablar och optik.

Den här artikeln fokuserar på XR4510C/XR4520C tillgängliga länkalternativ. Detta LOM kan konfigureras för att stödja följande alternativ: 4 × 25 G och 4 × 10 G

Om en kund använder 25 Gb-kompatibla optik-/DAC-kablar mellan portar och ändå inte kan få 25 Gb-länk har du troligen valt fel alternativ.

Om du samlar in TSR ser du att porthastigheten är 10 Gbit/s.

Fall 1: Problem som orsakas av fel val
av länkhastighet Lösning: Välj rätt länkhastighet enligt din miljö/dina krav.

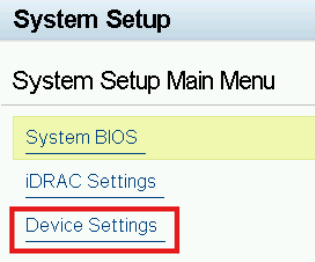

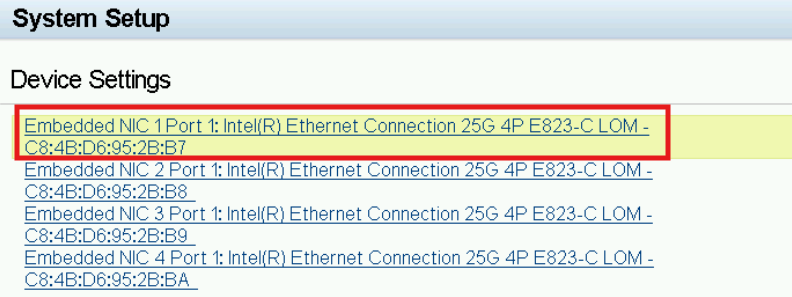

Vid omstart – Välj F2 BIOS-enhetsinställningar – välj PORT 1 på E823-C LOM

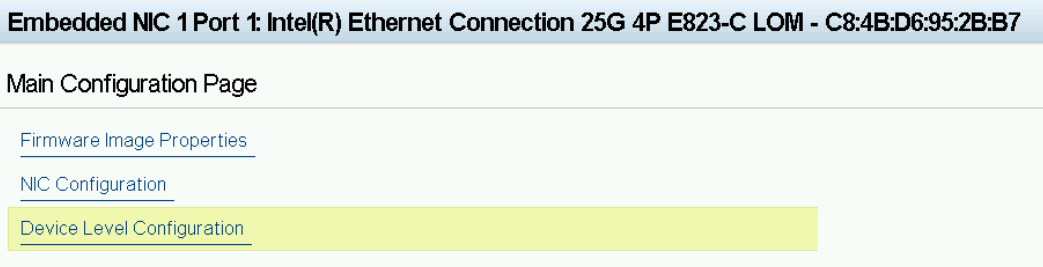

Välj konfigurationen på enhetsnivå för port 1.

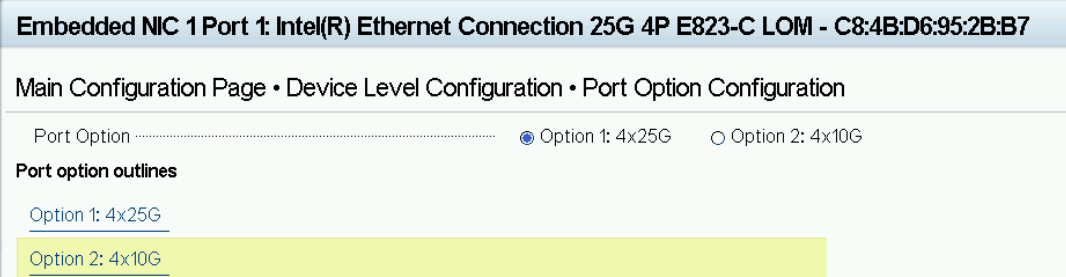

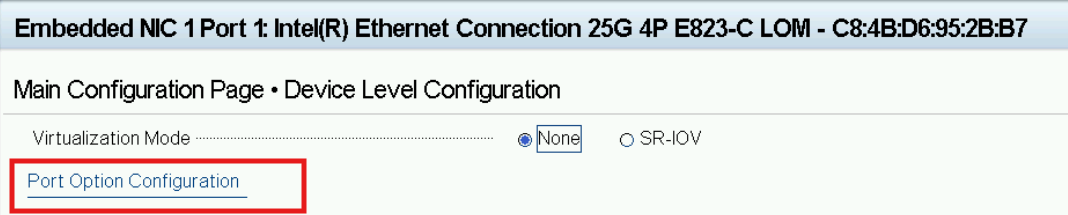

Klicka på konfiguration av portalternativ för att välja önskat alternativ för länkhastighet.

Om du väljer alternativ 1 för 25 Gbit/s kan du ansluta med 25 Gbit/s.

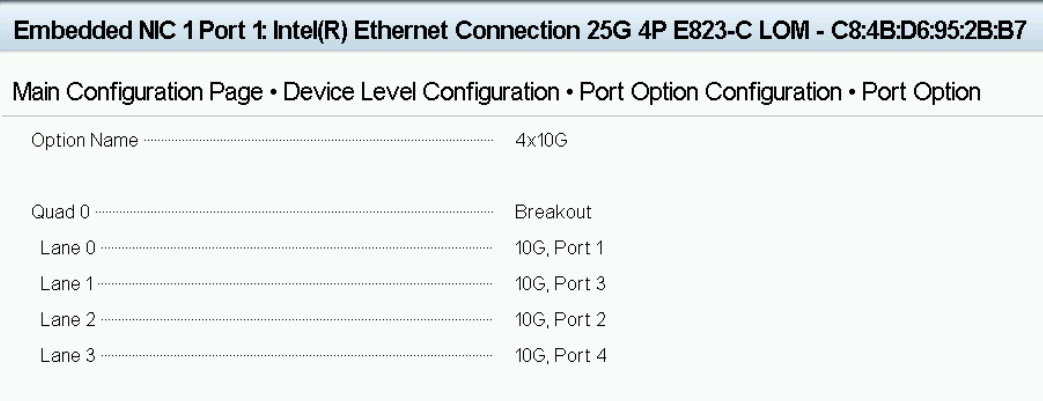

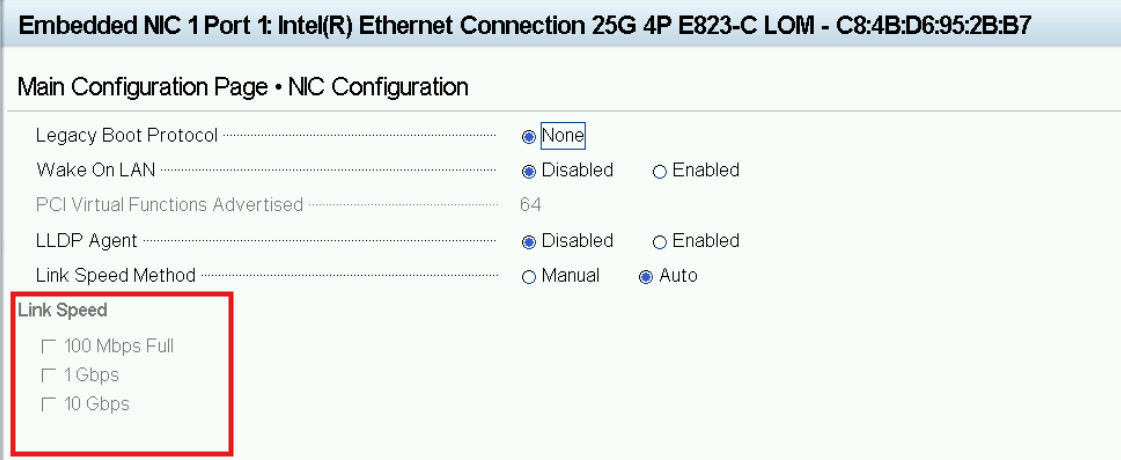

Om du inte har valt det här alternativet är alla fyra portarna begränsade till en hastighet på 10 Gbit/s och när du väljer en port för att välja hastighet saknas alternativet 25 Gbit/s. Se skärmdumpen nedan.

Om du väljer det här alternativet påverkas alla fyra portarna på LOM och därmed bör du välja rätt alternativ i inställningarna på port 1.

Det här alternativet för att ändra portlänkhastigheten för alla fyra portarna är endast tillgängligt på enhetsnivåkonfigurationen för PORT 1 och inte på andra portar.

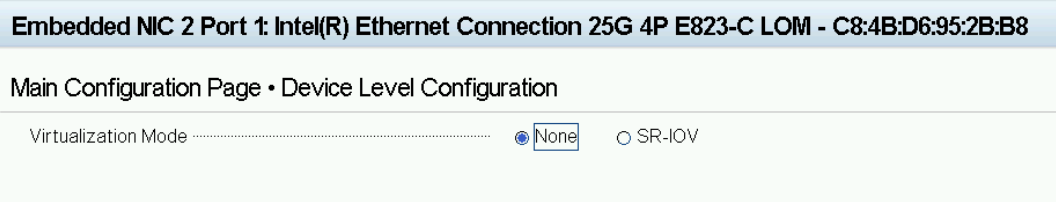

Om du till exempel går till port 2 – Device Level Configuration – finns inget sådant alternativ tillgängligt.

Det här beteendet skiljer sig något från andra LOM/NIC-kortinställningar som vi är vana vid, och därför kan inställningarna för alla portar endast konfigureras från port 1 under konfiguration på enhetsnivå.

Fall 2:
Om du har valt rätt länkhastighet för alla portar och om dina portar fortfarande inte kan länka med önskad hastighet kontrollerar du:

1. Om kablarna/optiken som används valideras i Dell Server Adapter Matrix

2. Du har den senaste fasta programvaran och BIOS för NIC tillsammans med rätt drivrutiner.

3. Kontrollera att switchportarna har stöd för upplänkshastigheter.

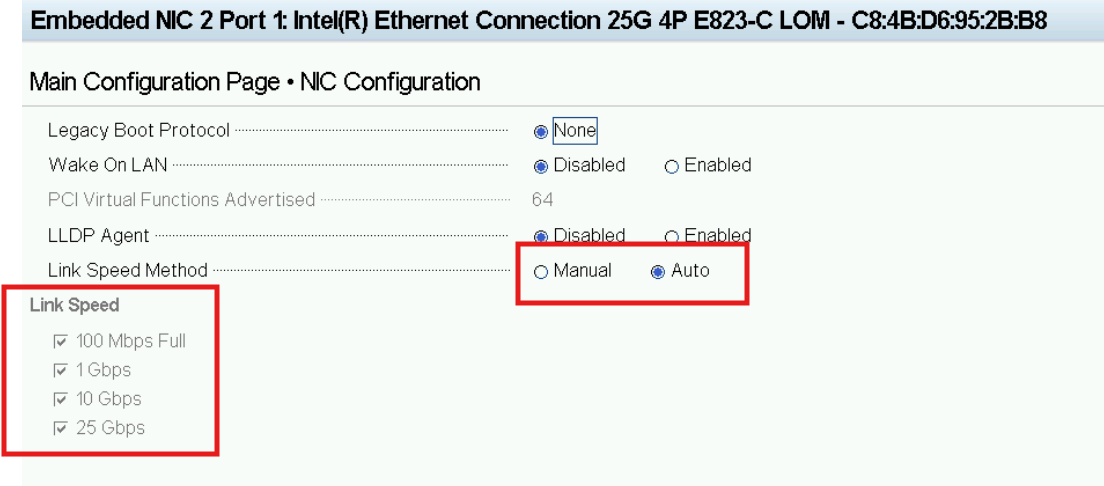

4. Kontrollera att varje port har konfigurerats korrekt på huvudsidan för NIC-konfiguration.

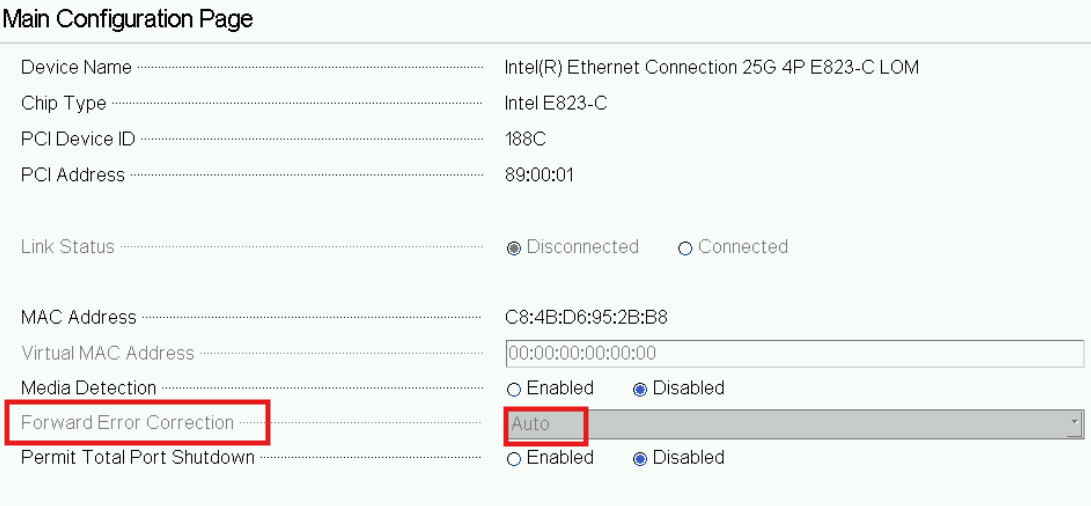

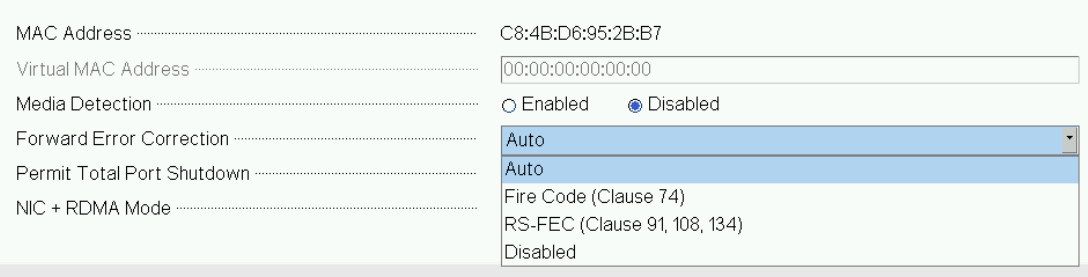

5. Kontrollera att FEC har valts korrekt på huvudkonfigurationssidan.


6. Vissa switchar har stöd för en viss typ av FEC-läge och alternativet att ändra FEC-läge är endast tillgängligt efter att du har valt länkhastigheten till manuellt läge

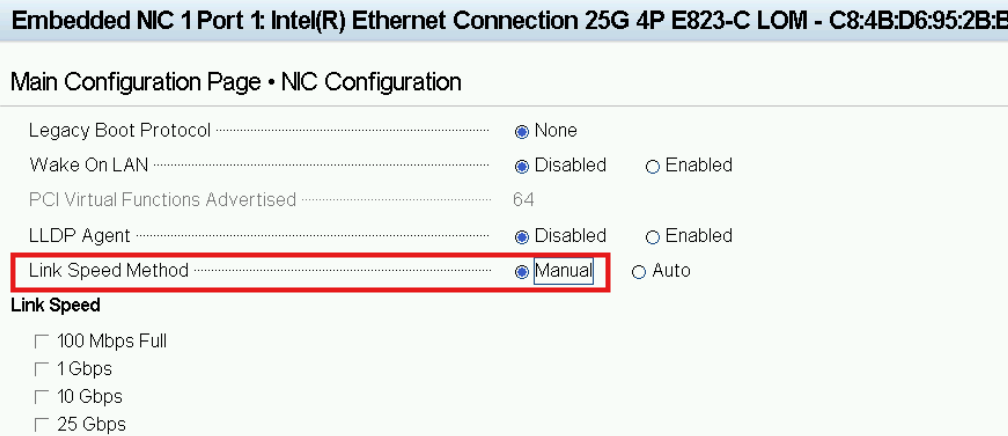

   Välj önskat FEC-läge för NIC-port och SWITCH-port efter att ha valt länkhastighet till manuellt läge.


7. Om problemet kvarstår kontrollerar du vad som fungerar bäst för dig – vissa operativsystem måste tvinga fram automatisk förhandling på operativsystemnivå, även om du har valt Auto-läget för länkhastighet.
8. Tvinga fram länkhastigheten med rätt FEC-läge på både OS-nivå och BIOS-nivå.

Ovanstående steg bör hjälpa till att isolera och lösa problemet. Som tumregel bör NIC-portinställningarna helst matcha switchportinställningarna för bästa resultat.

Korrekta inställningar för hastighetslänk i BIOS och på operativsystemnivå, samt att säkerställa korrekt switchportskonfiguration är avgörande för att lösa den här typen av problem.
