PowerEdge. Как определить, доступен ли iDRAC

Samenvatting: Существует распространенное заблуждение, что если сервер PowerEdge не загружается, не выполняет процедуру POST или испытывает другие проблемы, iDRAC также будет недоступен. В реальности контроллер iDRAC часто все еще доступен и может помочь в поиске и устранении неисправностей, даже если он не был настроен заранее. Использование iDRAC для просмотра недавних событий, анализа журналов и сбора данных SupportAssist (TSR) имеет решающее значение для ускорения диагностики и восстановления. ...

Dit artikel is van toepassing op Dit artikel is niet van toepassing op Dit artikel is niet gebonden aan een specifiek product. Niet alle productversies worden in dit artikel vermeld.
Bekijk andere hulpbronnen

Instructies

iDRAC управляет индикатором работоспособности системы (также используется в качестве индикатора идентификации системы) на серверах PowerEdge. Если индикатор горит или мигает независимо от цвета, iDRAC находится в режиме онлайн и должен быть доступен.

Содержание

  1. Если сервер включен
  2. Если сервер выключен
  3. Если сервер не включается
  4. Примеры рисунков
  5. Дальнейшие действия для получения доступа к iDRAC



Примечание. При проверке индикатора работоспособности системы:

    1. Проверьте как переднюю, так и заднюю стороны сервера. С возрастом и в некоторых условиях светодиоды могут стать тусклыми, и их будет трудно увидеть.
    2. Даже если индикаторы кратковременно загораются и затем гаснут, это все равно указывает на то, что контроллер iDRAC перешел в режим онлайн и следует попытаться получить доступ.



Если сервер включен:

Если сервер включен (индикатор кнопки питания непрерывно горит зеленым цветом) и требуется доступ к iDRAC для устранения таких проблем, как отсутствие видеовыхода, процесс выполняется несложно. Проверьте светодиодный индикатор работоспособности системы на передней или задней панели сервера.

  • Синий (непрерывно горит или мигает) или желтый (горит или мигает) — iDRAC должен быть доступен.
  • Выключен — проверьте противоположную сторону сервера, чтобы убедиться, что все отсоединено или неисправно.



Если сервер выключен:

 Если сервер исправен (синий индикатор) и выключен, то по истечении заданного времени он может погаснуть. Для проверки выполните следующие действия.

  • Нажмите кнопку идентификации системы (i) на передней или задней панели (при наличии) сервера. Если индикатор начнет мигать синим, iDRAC должен быть в режиме онлайн и доступен.
    • Информацию о положении этой кнопки см. в руководстве по установке и обслуживанию для конкретного продукта.



Если сервер не включается:

Эта процедура помогает определить, работает ли iDRAC, даже когда сам сервер не включается, что позволяет выполнить диагностику и сбор журналов. Рекомендуется выполнить следующие действия:

  1. Убедитесь, что индикаторы работоспособности блока питания непрерывно горят зеленым цветом. Если нет, то, скорее всего, возникла проблема с питанием, например подключение к неправильной цепи напряжения, автономный ИБП и т. д.
  2. Отсоедините все кабели питания от сервера и подождите 2–3 минуты, чтобы убедиться, что питание полностью отключено.
  3. Снова надежно подключите кабель или кабели питания к серверу.
  4. Убедитесь, что все индикаторы блоков питания непрерывно горят зеленым цветом, указывая на правильность подачи питания.
  5. Подождите около 2 минут, пока загрузится iDRAC.
  6. Проверьте индикатор работоспособности системы на передней и задней панелях сервера. Если горит один или оба индикатора (синий или желтый), iDRAC, скорее всего, подключен к сети и доступен. Ниже приведена общая идея, которая может отличаться в зависимости от поколения сервера и модели. Дополнительные сведения см. в руководстве по установке и обслуживанию для конкретной модели.
    1. Горит синим цветом — система работоспособна
    2. Непрерывно горит желтым цветом — система находится в безопасном режиме
    3. Мигает оранжевым цветом — система неисправна



Примеры рисунков:

Показаны системы в работоспособном состоянии (синий светодиод), но серверы выключены.

  • Примечание. Все эти серверы оснащены синим индикатором работоспособности

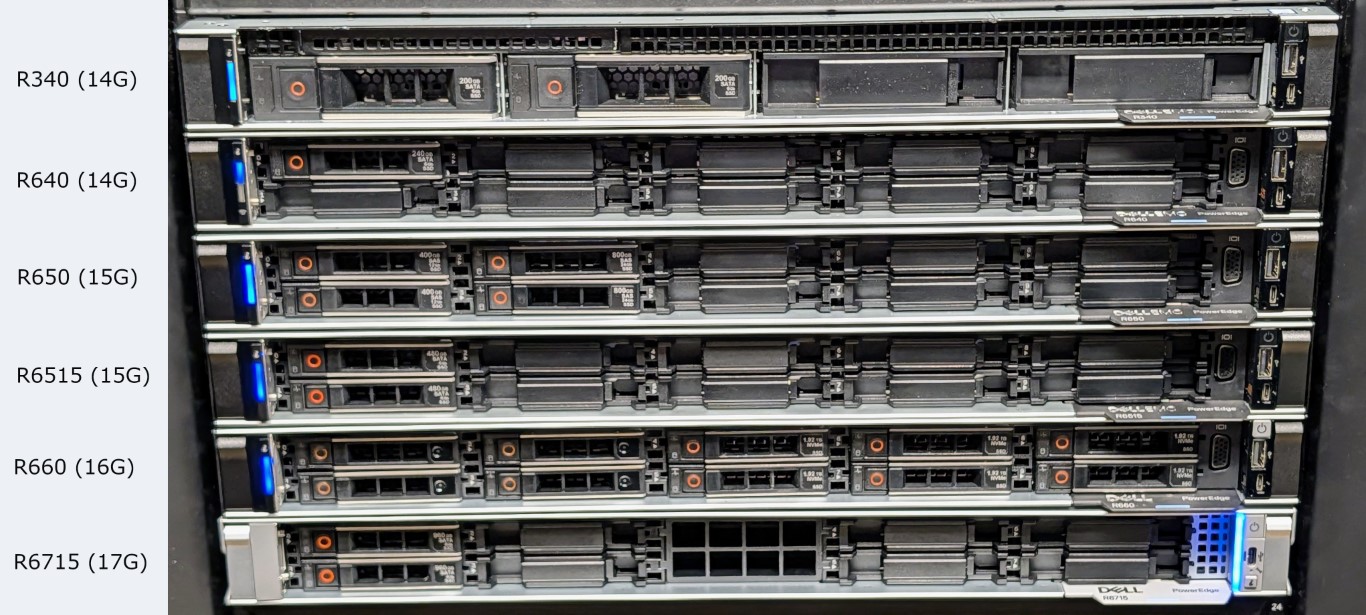

Передняя часть серверов — исправно (синий светодиод)

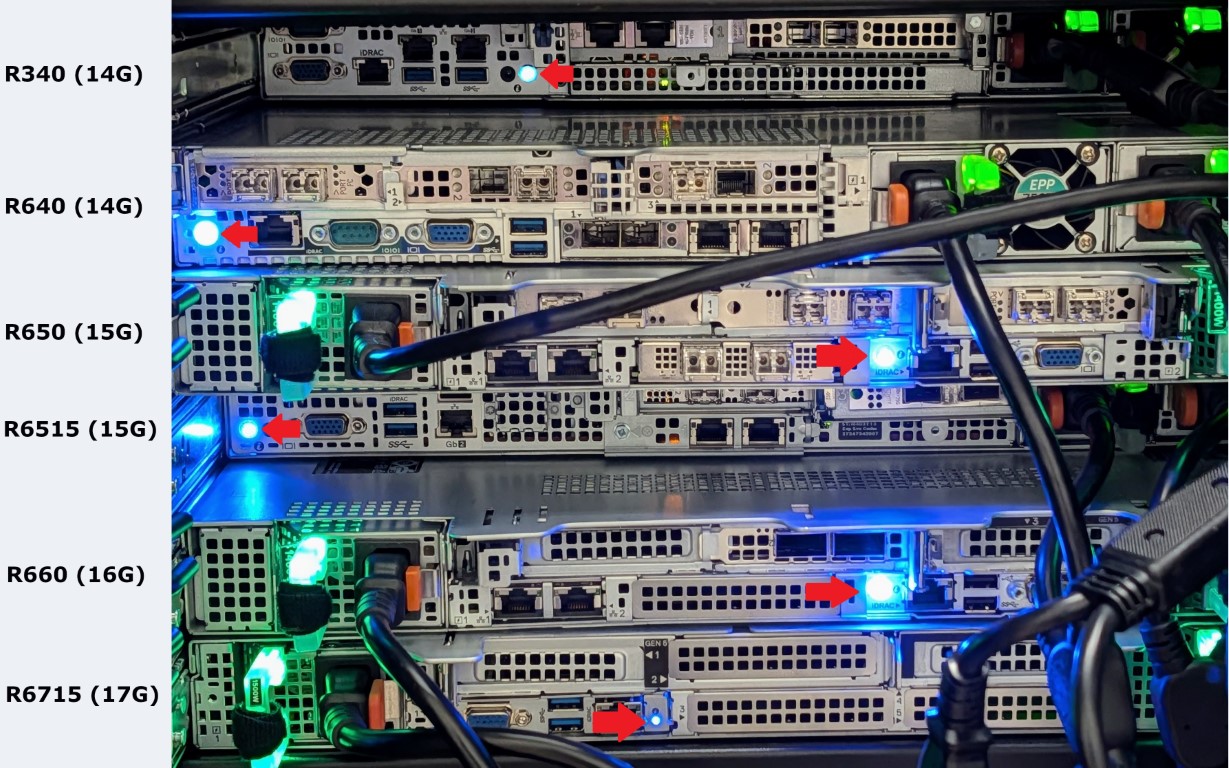

Задняя часть серверов — исправно (синий светодиод)

Изображения систем, сообщающих об ошибках (смоделированы при отключении кабеля питания PSU2)

  • Примечание. На всех серверах мигает желтый индикатор состояния, за исключением сервера R6715 (17G), который непрерывно горит оранжевым цветом.

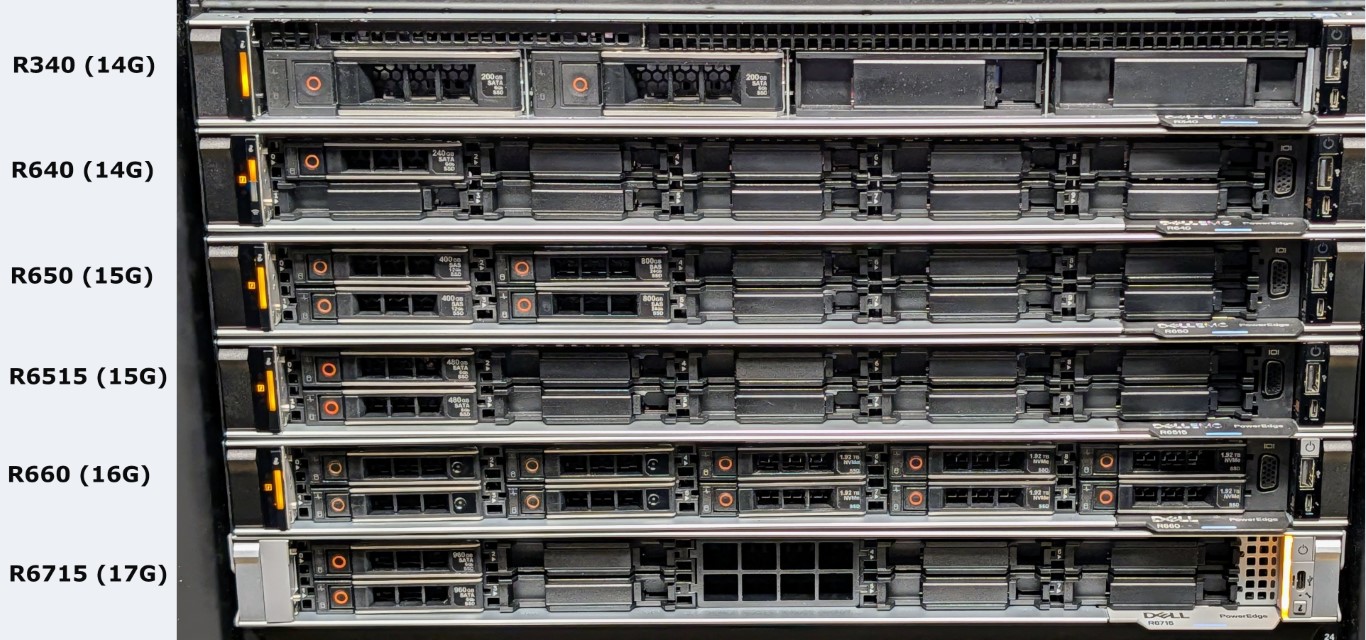

Передние серверы — состояния ошибки (желтый индикатор)

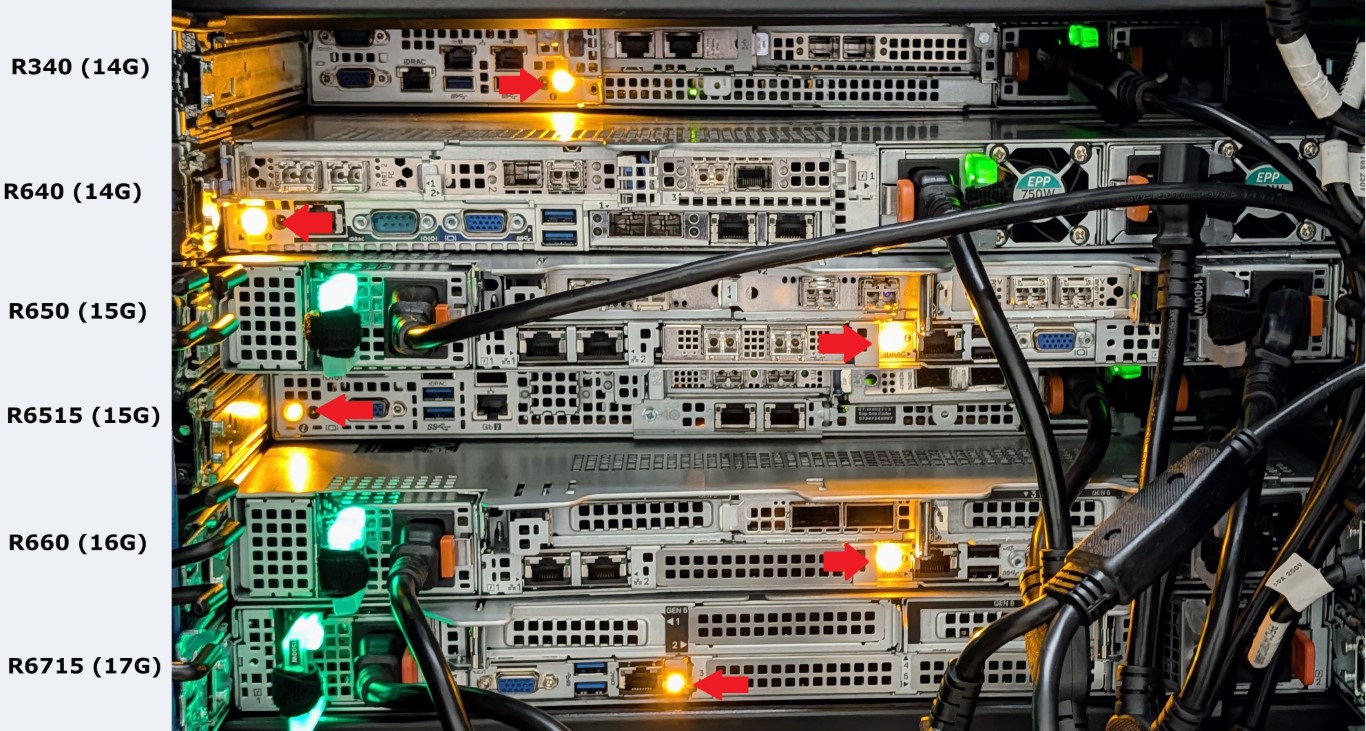

Задняя часть серверов — состояния ошибки (желтый индикатор)



Дальнейшие действия для доступа к iDRAC:

  1. Если контроллер iDRAC был настроен ранее:
    1. Подтвердить, что сетевое подключение (если оно не передано другому сетевому адаптеру) подключено и проявляет активность
    2. Войдите в iDRAC, используя настроенные IP-адрес и данные для входа
  2. Если контроллер iDRAC ранее не был настроен или является локальным для сервера, iDRAC Direct можно использовать для ускорения доступа к iDRAC для сбора данных SupportAssist (TSR) и проверки на наличие проблем.
    1. Статья базы знаний: 000130077 PowerEdge: Использование функции iDRAC Direct
