PowerEdge: Як визначити, чи доступний iDRAC

Samenvatting: Поширене хибне уявлення, що якщо сервер PowerEdge не завантажується, не завершує POST або виникають інші проблеми, iDRAC також стане недоступним. Насправді iDRAC часто залишається онлайн і доступний для допомоги у вирішенні несправностей — навіть якщо його ніколи не налаштовували заздалегідь. Використання iDRAC для аналізу останніх подій, аналізу журналів та збору SupportAssist Collection (TSR) є критично важливим для прискорення діагностики та одужання. ...

Dit artikel is van toepassing op Dit artikel is niet van toepassing op Dit artikel is niet gebonden aan een specifiek product. Niet alle productversies worden in dit artikel vermeld.
Bekijk andere hulpbronnen

Instructies

iDRAC керує системним світлодіодом здоров'я (також використовується як ідентифікатор системи) на серверах PowerEdge. Якщо світлодіод увімкнений, незалежно від кольору чи миготіння, iDRAC працює і має бути доступним.

Зміст:

  1. Якщо сервер увімкнений
  2. Якщо сервер вимкнений
  3. Якщо сервер не вмикається
  4. Приклади фігурок
  5. Наступні кроки для доступу до iDRAC



Примітка. При перевірці стану системи світлодіода:

    1. Перевірте як передню, так і задню частини сервера. З віком і використанням світлодіоди можуть тьмянішати і їх важко побачити в деяких умовах.
    2. Навіть коли світлодіоди коротко вмикаються і вимикаються, це все одно свідчить про те, що iDRAC увімкнувся і потрібно спробувати отримати доступ.



Якщо сервер увімкнений:

Якщо сервер увімкнений (світлодіод кнопки живлення світиться зеленим) і потрібен доступ до iDRAC для усунення проблем, таких як відсутність відеовиходу, процес дуже простий. Перевірте світлодіод стану системи на передній або задній частині сервера:

  • Синій (суцільний або миготливий) або бурштиновий (суцільний або блимаючий) — iDRAC має бути доступним.
  • Вимкнено — перевірте протилежний бік сервера, щоб переконатися, що нічого не відключено або не вийшло з ладу.



Якщо сервер вимкнений:

 Якщо сервер здоровий (синій світлодіод) і вимкнений, індикатор стану системи може згаснути через певний час. Щоб перевірити, виконайте наступне:

  • Натисніть кнопку ідентифікації системи (i) спереду або ззаду (якщо вона оснащена) сервера. Якщо світлодіод починає блимати синім, iDRAC має бути увімкнений і доступний.
    • Перегляньте Інструкцію з встановлення та обслуговування вашого конкретного продукту, щоб визначити, де знаходиться ця кнопка.



Якщо сервер не вмикається:

Ця процедура допомагає визначити, чи працює iDRAC навіть тоді, коли сам сервер не вмикається, що дозволяє діагностувати та збирати журнали. Рекомендується виконати наступні кроки:

  1. Переконайтеся, що світлодіоди блоку живлення показують стабільний зелений світлодіод здоров'я. Якщо ні, ймовірно, є проблема з живленням, наприклад, підключення до неправильного ланцюга з напругою, офлайн UPS тощо.
  2. Від'єднайте всі кабелі живлення від сервера і зачекайте 2–3 хвилини, щоб переконатися, що електроенергія буде повністю розряджена.
  3. Щільно підключіть кабель живлення або кабелі до сервера.
  4. Переконайтеся, що кожен світлодіод живлення горить яскраво зеленим, що вказує на правильне живлення.
  5. Зачекайте близько 2 хвилин, поки iDRAC завантажиться.
  6. Перевірте світлодіод здоров'я системи спереду та ззаду сервера. Якщо один або обидва світлодіоди світяться (синій або бурштиновий), iDRAC, ймовірно, працює онлайн і доступний. Нижче наведено загальну ідею, яка може відрізнятися залежно від генерації сервера та моделі. Детальніше дивіться у Посібнику з встановлення та обслуговування конкретних моделей.
    1. Суцільний синій — система здорова
    2. Solid amber — система працює в режимі аварійного захисту
    3. Миготливий бурштиновий — система має помилку



Приклади фігур:

Показники систем у здоровому стані (синій світлодіод), але сервери вимкнені.

  • Примітка. Усі ці сервери мають суцільний синій світлодіод здоров'я

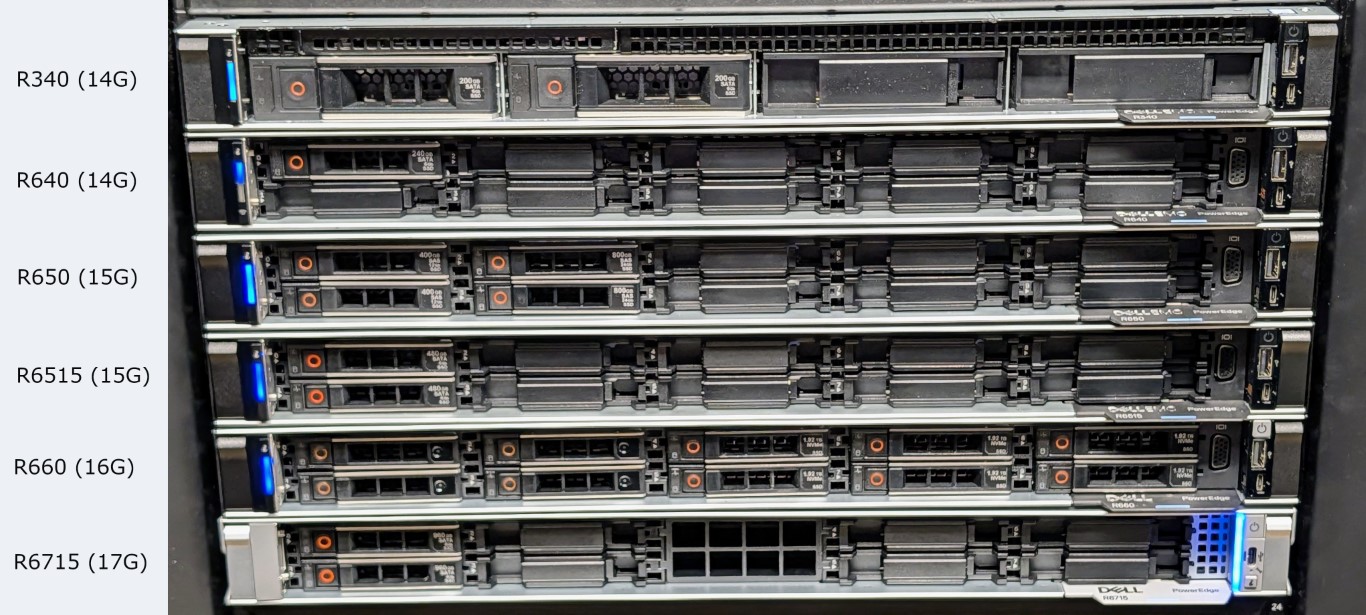

Фронт серверів — здоровий (синій світлодіод) стан

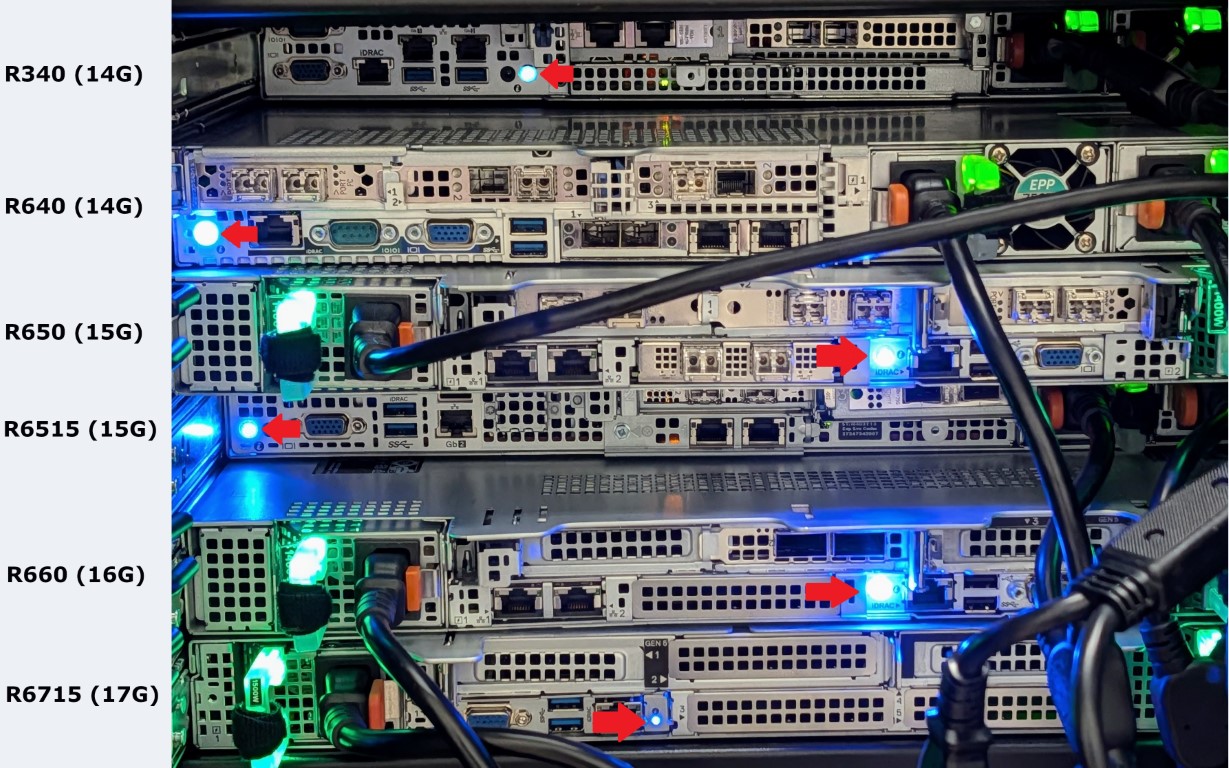

Задня частина серверів — Здорові (синій світлодіод) вказують

Цифри систем, що повідомляють про помилки (імітація від'єднання кабелю живлення живлення PSU2)

  • Примітка. На всіх серверах блимає жовтий індикатор здоров'я, крім R6715 (17G), який яскраво бурштиновий колір.

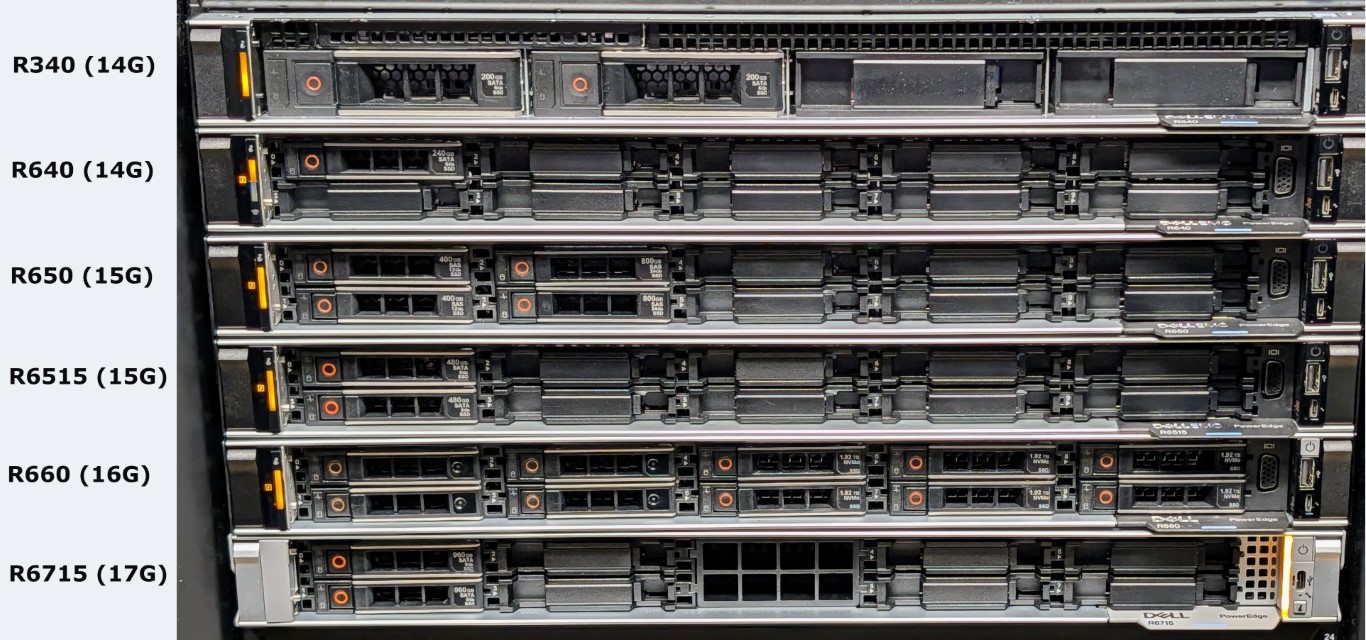

Фронт серверів — Помилка (жовтий світлодіод) — стани

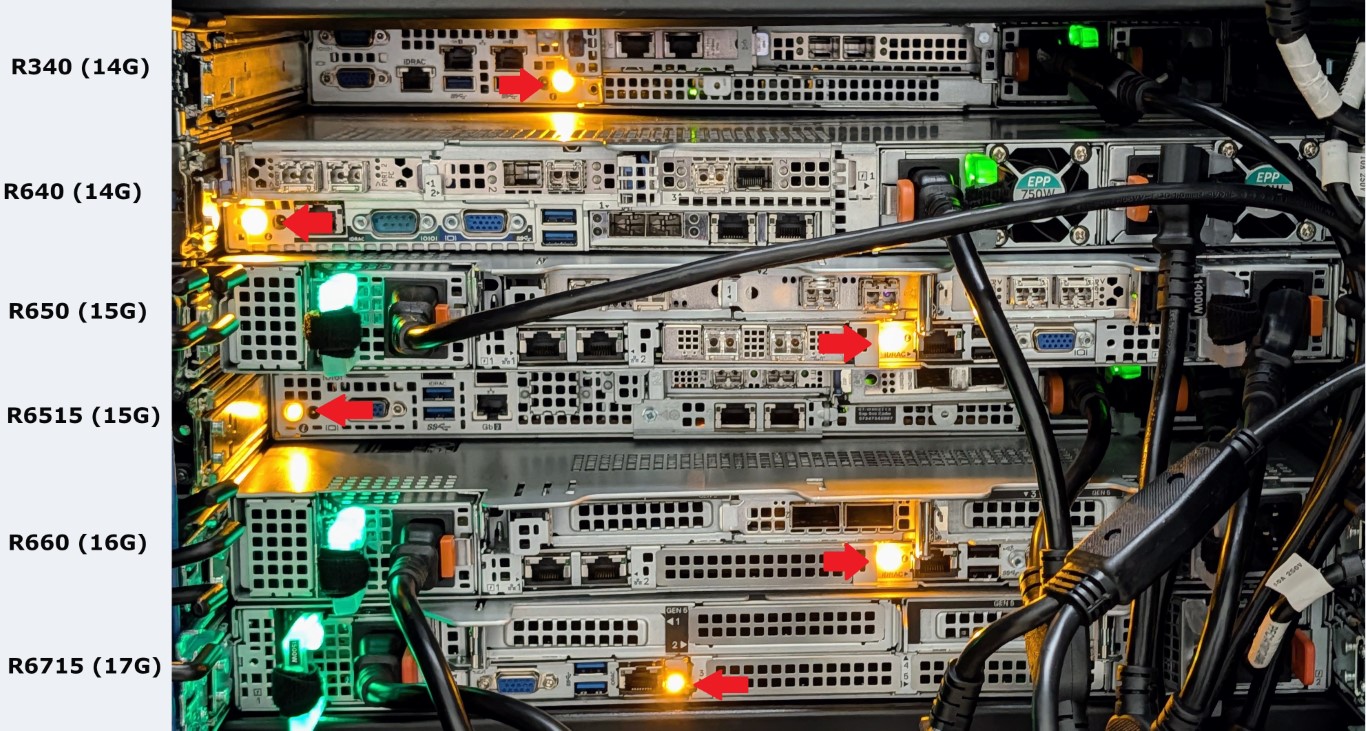

Задня частина серверів — Помилка (жовтий світлодіод) вказує



Наступні кроки для доступу до iDRAC:

  1. Якщо iDRAC був попередньо налаштований:
    1. Переконайтеся, що мережеве з'єднання (якщо воно не спільне з іншою мережевою карткою) підключене і показує активність
    2. Отримайте доступ до iDRAC, використовуючи його налаштовану IP-адресу та увійдіть
  2. Якщо iDRAC не був налаштований раніше, або якщо він локальний від сервера, iDRAC Direct можна використовувати для прискорення доступу до iDRAC з метою збору колекції SupportAssist (TSR) та перевірки на наявність проблем.
    1. KB: 000130077 - PowerEdge: Як користуватися функцією iDRAC Direct
