PowerEdge: iDRACin saatavuuden selvittäminen

Samenvatting: Yleinen väärinkäsitys on, että jos PowerEdge-palvelin ei käynnisty, ei suorita POST-suoritusta loppuun tai ilmenee muita ongelmia, myöskään iDRACia ei voi käyttää. Todellisuudessa iDRAC on usein edelleen online-tilassa ja käytettävissä vianmääritystä varten, vaikka sitä ei olisi koskaan määritetty etukäteen. iDRACin hyödyntäminen viimeaikaisten tapahtumien tarkistamiseen, lokien analysointiin ja TSR (SupportAssist Collection) -kokoelman keräämiseen on ratkaisevan tärkeää diagnoosin ja palautumisen nopeuttamiseksi. ...

Dit artikel is van toepassing op Dit artikel is niet van toepassing op Dit artikel is niet gebonden aan een specifiek product. Niet alle productversies worden in dit artikel vermeld.
Bekijk andere hulpbronnen

Instructies

iDRAC hallitsee PowerEdge-palvelimien järjestelmän kunnon merkkivaloa (jota käytetään myös järjestelmän tunnistamisen merkkivalona). Jos merkkivalo palaa väristä riippumatta tai vilkkuu, iDRAC on online-tilassa, ja sen pitäisi olla käytettävissä.

Sisällysluettelo:

  1. Jos palvelimeen on kytketty virta
  2. Jos palvelin on pois päältä
  3. Jos palvelin ei käynnisty
  4. Esimerkkejä luvuista
  5. iDRACin käytön seuraavat vaiheet



Huomautus: Kun järjestelmän kunnon merkkivalo tarkistetaan:

    1. Tarkista palvelimen etu- ja takapuoli. Iän ja käytön myötä LEDit voivat himmentyä ja muuttua vaikeasti havaittaviksi joissakin ympäristöissä.
    2. Vaikka merkkivalot syttyisivät hetkeksi ja sammuisivat, iDRAC on siirtynyt online-tilaan ja käyttöä pitää yrittää.



Jos palvelimeen on kytketty virta:

Prosessi on yksinkertainen, jos palvelimeen on kytketty virta (virtapainikkeen merkkivalo palaa vihreänä) ja esimerkiksi puuttuvan videolähdön vianmääritykseen tarvitaan iDRAC-käyttöoikeutta. Tarkista järjestelmän kunnon merkkivalo palvelimen etu- tai takapuolella:

  • Sininen (tasaisena palava tai vilkkuva) tai keltainen (tasaisena tai vilkkuva) – iDRAC:n pitäisi olla käytettävissä.
  • Ei käytössä – Tarkista palvelimen vastakkainen puoli ja varmista, ettei mikään ole katkennut tai vioittunut.



Jos palvelin on poissa päältä:

 Jos palvelin on kunnossa (sininen merkkivalo) ja sammunut, järjestelmän kunnon merkkivalo saattaa sammua tietyn ajan kuluttua. Tee testi seuraavasti:

  • Paina Järjestelmän tunnistus (i) palvelimen etu- tai takapuolella (jos varusteena). Jos merkkivalo alkaa vilkkua sinisenä, iDRAC:n pitäisi olla online-tilassa ja käytettävissä.
    • Tarkista painikkeen sijainti tuotekohtaisesta asennus- ja huolto-oppaasta.



Jos palvelin ei käynnisty:

Tämä toimenpide auttaa selvittämään, toimiiko iDRAC, vaikka palvelin itsessään ei käynnisty, jolloin diagnostiikka ja lokitietojen kerääminen ovat mahdollisia. On suositeltavaa suorittaa seuraavat vaiheet:

  1. Varmista, että virtalähteen merkkivaloissa palaa tasaisesti vihreä kunnon merkkivalo. Jos ei, kyseessä on todennäköisesti virtaongelma, kuten väärään jännitepiiriin kytkettynä oleminen, offline-UPS ja niin edelleen.
  2. Irrota kaikki virtajohdot palvelimesta ja odota 2–3 minuuttia, jotta virta tyhjenee täysin.
  3. Kiinnitä virtajohto tai -kaapelit tukevasti palvelimeen.
  4. Varmista, että virtalähteen merkkivalo palaa tasaisesti vihreänä, mikä osoittaa oikean virransyötön.
  5. Odota noin 2 minuuttia, että iDRAC käynnistyy.
  6. Tarkista järjestelmän kunnon merkkivalo palvelimen etu- ja takapuolella. Jos jompikumpi tai molemmat merkkivalot palavat (sininen tai keltainen), iDRAC on todennäköisesti verkossa ja käytettävissä. Alla on yleinen idea, joka voi vaihdella palvelimen sukupolven ja mallin mukaan. Katso lisätietoja mallikohtaisesta asennus- ja huolto-oppaasta.
    1. Tasaisen sininen - Järjestelmä on terve
    2. Tasaisen keltainen – järjestelmä on vikaturvallisessa tilassa
    3. Vilkkuu keltaisena - Järjestelmässä on vika



Esimerkkejä luvuista:

Kuvat järjestelmistä, jotka ovat kunnossa (sininen LED), mutta palvelimet ovat poissa päältä.

  • Huomautus: Kaikissa näissä palvelimissa on tasainen sininen kunnon merkkivalo

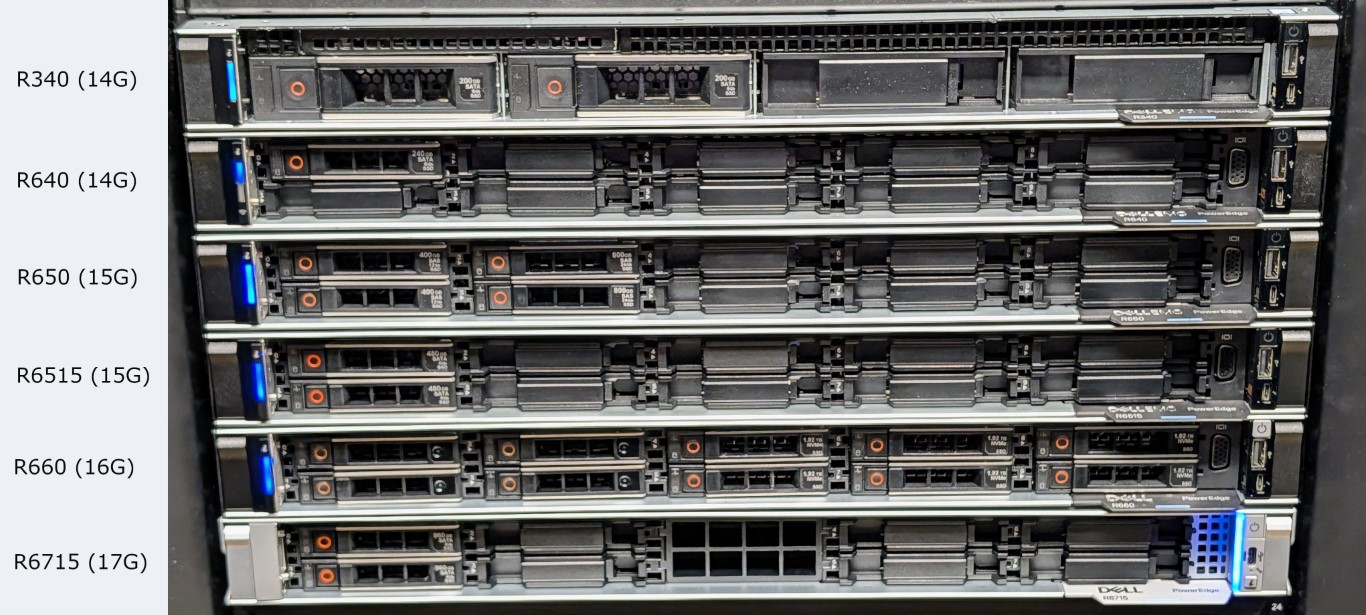

Palvelinten etuosa - Kunnossa (sininen LED)

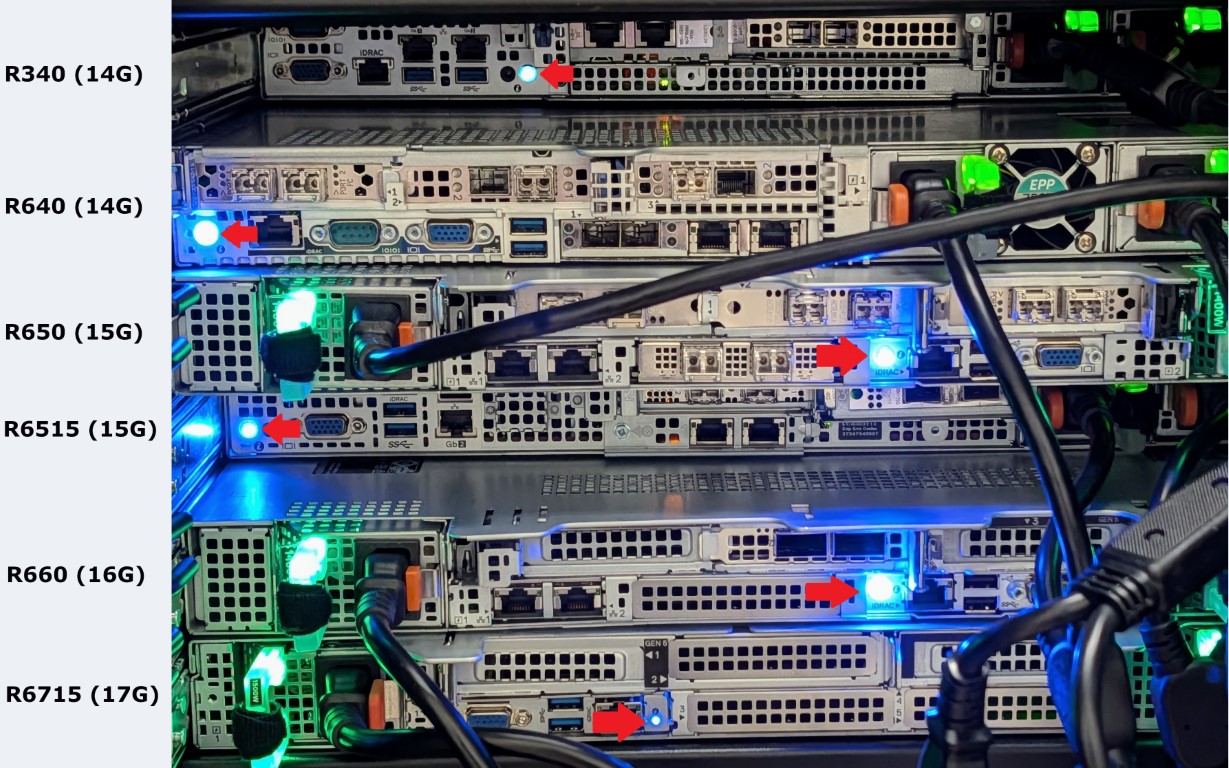

Palvelinten takaosa – kunnossa (sininen LED)

Kuvat järjestelmistä, jotka ilmoittavat virheestä (simuloitu irrottamalla PSU2-virtajohto)

  • Huomautus: Kaikkien palvelimien kuntomerkkivalo vilkkuu keltaisena lukuun ottamatta R6715 (17G) -mallia, joka palaa tasaisen oranssina.

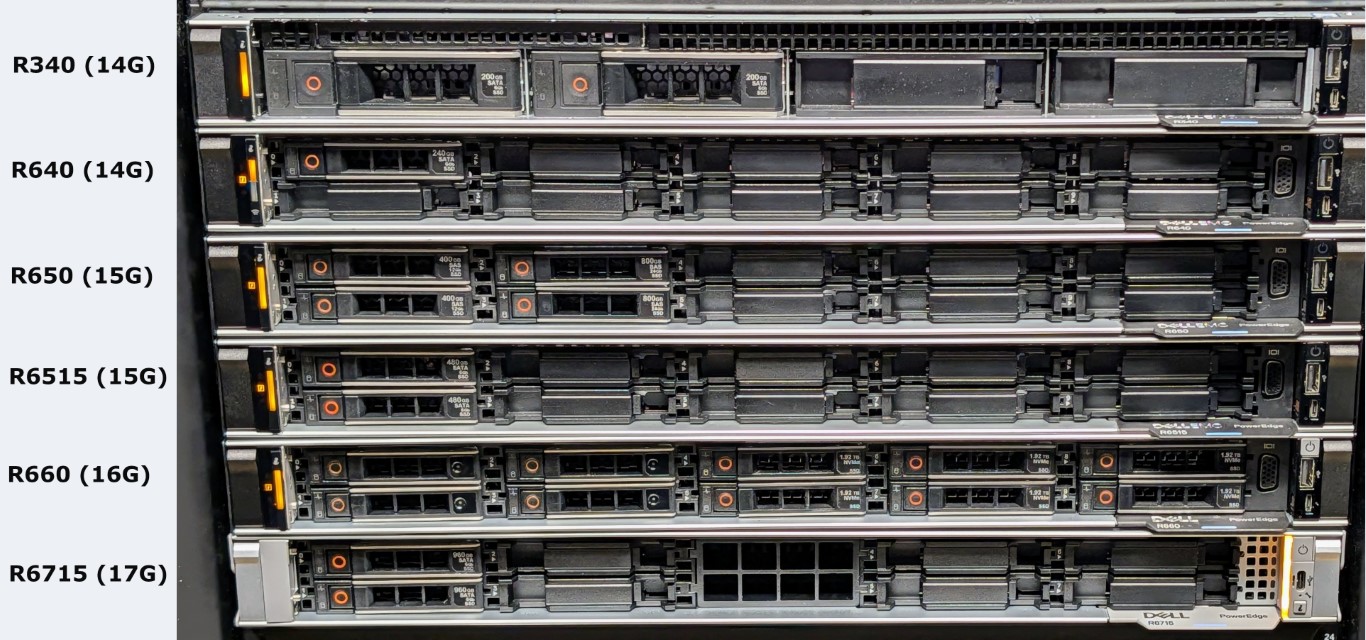

Palvelinten edessä – virhetila (keltainen merkkivalo)

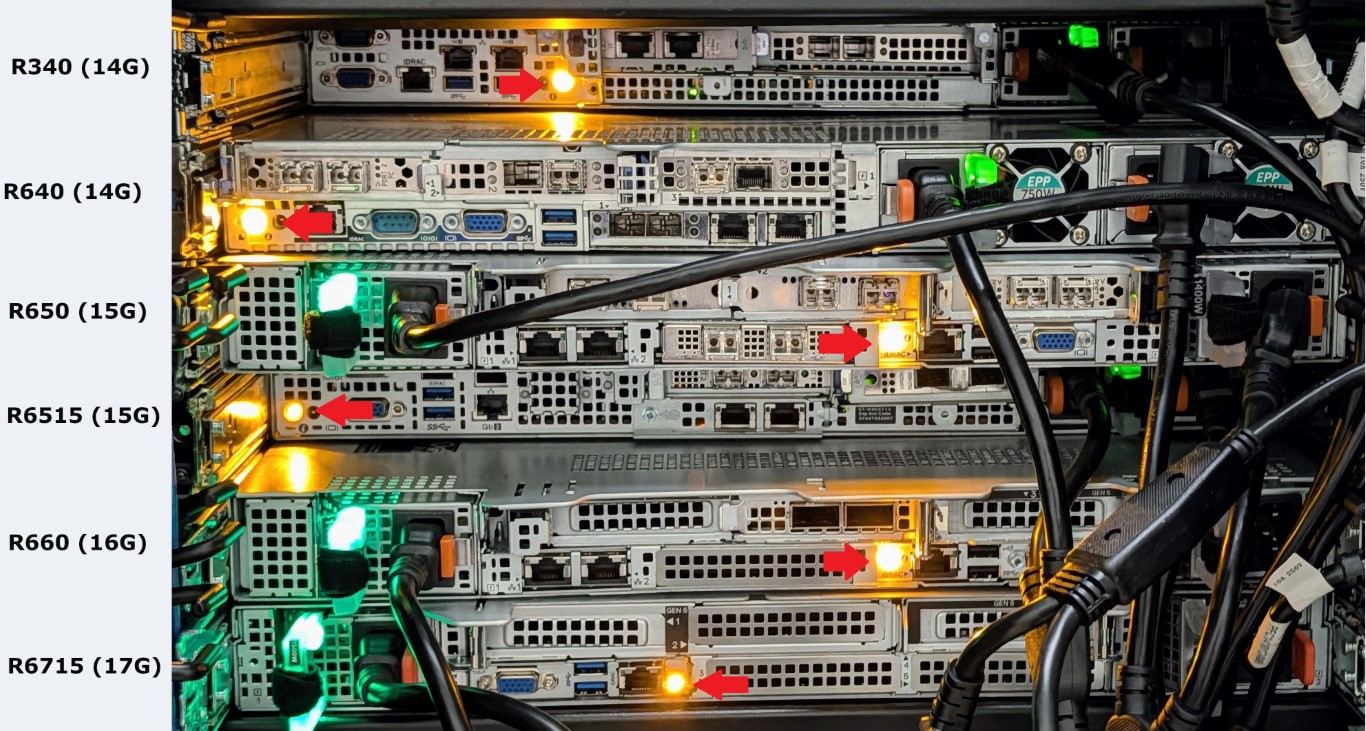

Palvelinten takaosa – virhetila (keltainen LED)



Seuraavat vaiheet iDRACin avaamiseksi:

  1. Jos iDRAC on määritetty aiemmin:
    1. Varmista, että sen verkkoyhteys (jos sitä ei jaeta toisen verkkokortin kanssa) on kytketty ja näyttää toiminnan
    2. Avaa iDRAC käyttämällä sen määritettyä IP-osoitetta ja kirjaudu sisään
  2. Jos iDRACia ei ole määritetty aiemmin tai jos se on paikallinen palvelimessa, iDRAC Directillä voidaan nopeuttaa iDRAC:n käyttöä, jotta voidaan kerätä SupportAssist-kokoelma (TSR) ja tarkistaa mahdolliset ongelmat.
    1. Tietämyskannan artikkeli: 000130077 - PowerEdge: iDRAC Direct -toiminnon käyttäminen
