PowerEdge: Jak zjistit, zda je řadič iDRAC k dispozici

Samenvatting: Obecně se mylně domníváme, že pokud se server PowerEdge nespustí, nedokončí test POST nebo dojde k jiným problémům, bude řadič iDRAC také nedostupný. Ve skutečnosti je řadič iDRAC často stále online a připravený pomoci s odstraňováním problémů – i když nebyl nikdy předtím nakonfigurován. Využití řadiče iDRAC ke kontrole nedávných událostí, analýze protokolů a shromažďování dat ze sady SupportAssist Collection (TSR) je zásadní pro urychlení diagnostiky a zotavení. ...

Dit artikel is van toepassing op Dit artikel is niet van toepassing op Dit artikel is niet gebonden aan een specifiek product. Niet alle productversies worden in dit artikel vermeld.
Bekijk andere hulpbronnen

Instructies

Řadič iDRAC spravuje kontrolku stavu systému (používá se také jako identifikační kontrolka systému LED) na serverech PowerEdge. Pokud kontrolka LED svítí, bez ohledu na barvu nebo blikání, řadič iDRAC je online a měl by být dostupný.

Obsah:

  1. Pokud je server zapnutý
  2. Pokud je server vypnutý
  3. Pokud se server nezapíná
  4. Příklady obrázků
  5. Další kroky pro přístup k řadiči iDRAC



Poznámka: Při kontrole kontrolky LED stavu systému:

    1. Zkontrolujte přední i zadní stranu serveru. S přibývajícím věkem a používáním mohou být LED diody v některých prostředích slabé a obtížně viditelné.
    2. I když se kontrolky LED krátce rozsvítí a poté zhasnou, stále to značí, že řadič iDRAC byl připojen online a je třeba se pokusit o přístup.



Pokud je server zapnutý:

Pokud je server zapnutý (kontrolka LED tlačítka napájení svítí zeleně) a je potřeba přístup k řadiči iDRAC za účelem odstranění problémů, jako je chybějící grafický výstup, je proces jednoduchý. Zkontrolujte kontrolku stavu systému na přední či zadní straně serveru:

  • Modrá (svítí nebo bliká) nebo oranžová (svítí nebo bliká) – řadič iDRAC by měl být dostupný.
  • Vypnuto – ověřte opačnou stranu serveru a ujistěte se, že není nic odpojeno nebo neselhalo.



Pokud je server vypnutý:

 Pokud je server v dobrém stavu (modrá kontrolka LED) a je vypnutý, kontrolka stavu systému může po určité době zhasnout. Chcete-li to otestovat, proveďte následující:

  • Stiskněte tlačítko pro identifikaci systému (i) na přední nebo zadní straně serveru (je-li součástí vybavení). Pokud kontrolka LED začne modře blikat, řadič iDRAC by měl být online a měl by být přístupný.
    • Toto tlačítko naleznete v instalační a servisní příručce pro konkrétní produkt.



Pokud se server nedaří zapnout:

Tento postup pomáhá určit, zda je řadič iDRAC funkční, i když se samotný server nezapne, což umožňuje diagnostiku a shromažďování protokolů. Doporučuje se provést následující kroky:

  1. Zkontrolujte, zda kontrolky LED napájecího zdroje svítí zeleně. Pokud ne, pravděpodobně se jedná o problém s napájením, jako je zapojení do nesprávného napěťového obvodu, offline UPS atd.
  2. Odpojte od serveru všechny napájecí kabely a počkejte 2–3 minuty, dokud nedojde k úplnému vybíjení energie.
  3. Pevně usaďte napájecí kabel nebo kabely zpět k serveru.
  4. Ujistěte se, že všechny kontrolky LED napájecího zdroje svítí zeleně, což indikuje správný vstup napájení.
  5. Počkejte asi 2 minuty, než se řadič iDRAC spustí.
  6. Zkontrolujte kontrolku stavu systému na přední a zadní straně serveru. Pokud svítí jedna nebo obě kontrolky LED (modře nebo oranžově), je řadič iDRAC pravděpodobně online a přístupný. Níže je uveden obecný názor, který se může lišit v závislosti na generaci serveru a modelu. Další podrobnosti naleznete v instalační a servisní příručce ke konkrétním modelům.
    1. Svítí modře – systém je v dobrém stavu
    2. Svítí oranžově – systém je v zabezpečeném režimu proti selhání.
    3. Bliká oranžově – v systému došlo k chybě



Příklady obrázků:

Obrázky systémů, které jsou v dobrém stavu (modrá kontrolka LED), ale servery jsou vypnuté.

  • Poznámka: Kontrolka stavu na všech těchto serverech svítí modře

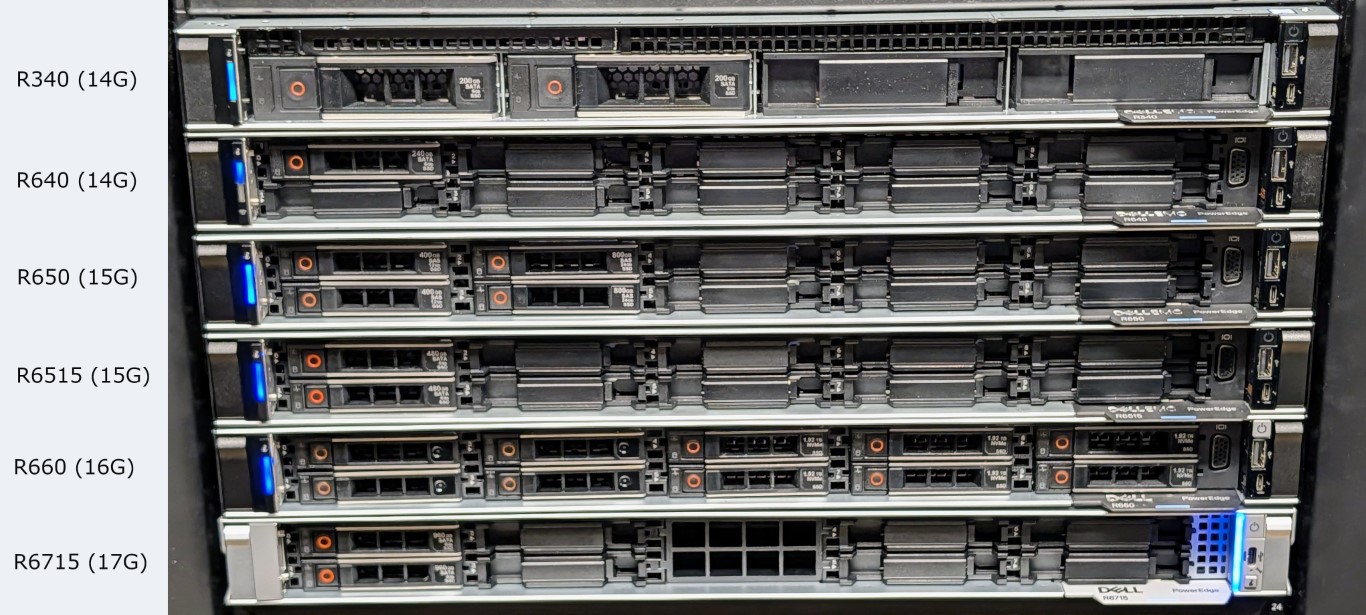

Přední strana serverů – stav V pořádku (modrá kontrolka LED)

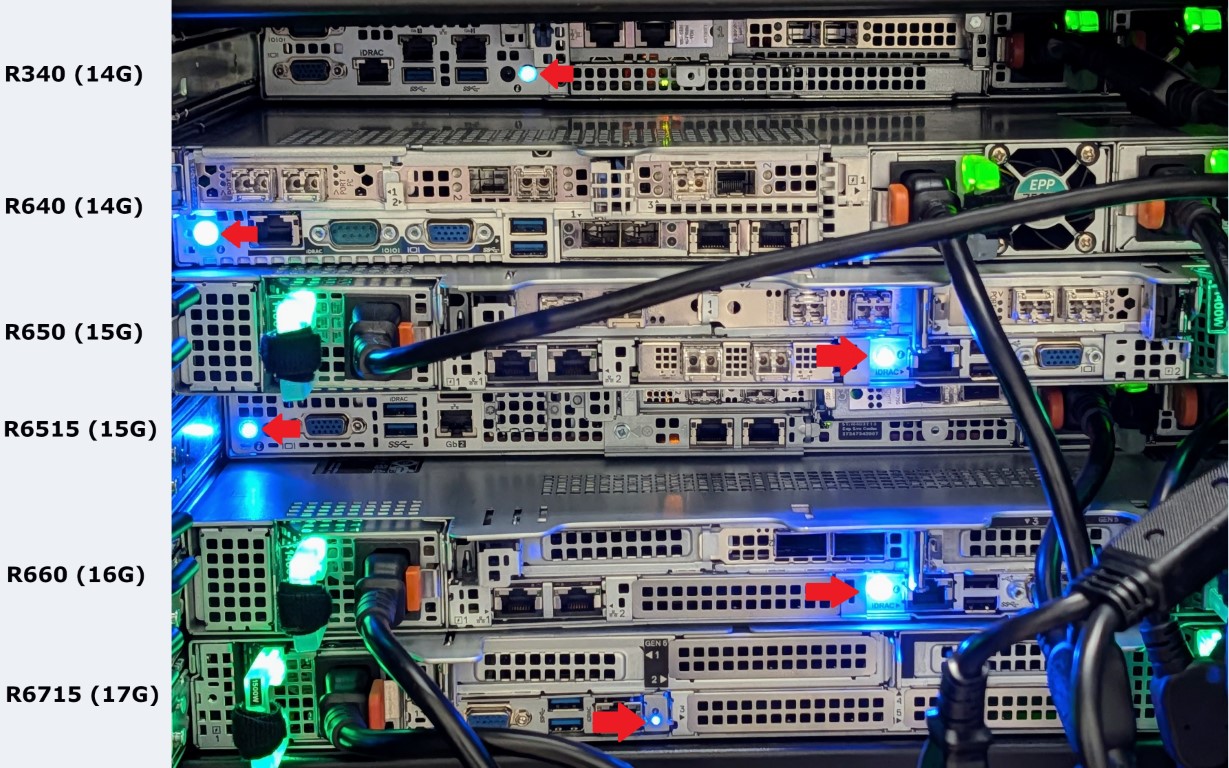

Zadní část serverů – stavy V pořádku (modrá kontrolka LED)

Obrázky chybových hlášení systémů (simulovaných odpojením napájecího kabelu PSU2)

  • Poznámka: Na všech serverech bliká žlutá kontrolka stavu s výjimkou modelu R6715 (17G), který svítí oranžově.

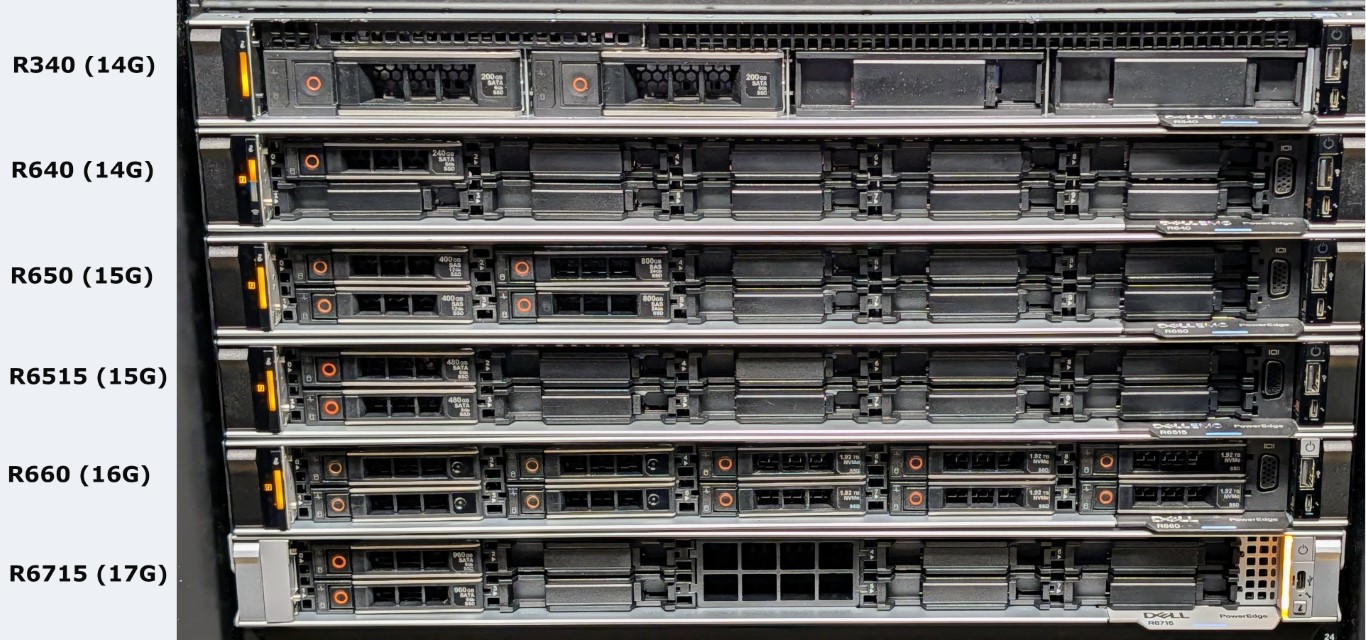

Přední strana serverů – chybové stavy (oranžová LED)

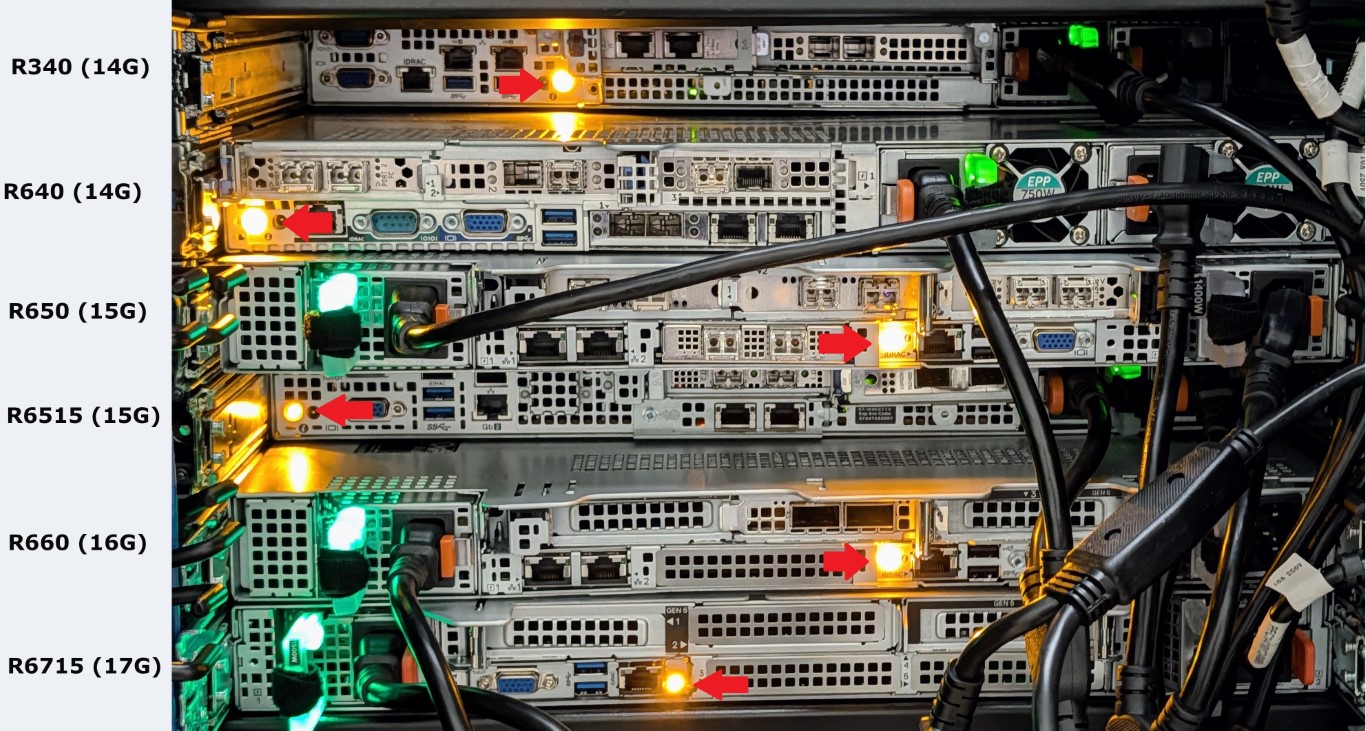

Zadní část serverů – chybové stavy (oranžová kontrolka LED)



Další kroky pro přístup k řadiči iDRAC:

  1. Pokud byl řadič iDRAC nakonfigurován dříve:
    1. Ověřte, že je připojeno jeho síťové připojení (pokud není sdíleno s jinou síťovou kartou) a vykazuje aktivitu
    2. Přístup k řadiči iDRAC pomocí nakonfigurované IP adresy a přihlášení
  2. Pokud řadič iDRAC nebyl dříve nakonfigurován nebo pokud je na serveru lokální, lze k urychlení přístupu k řadiči iDRAC použít funkci iDRAC Direct, aby bylo možné shromáždit sadu SupportAssist (TSR) a zkontrolovat případné problémy.
    1. KB: 000130077 – PowerEdge: Jak používat funkci iDRAC Direct
