PowerEdge: Slik fastslår du om iDRAC er tilgjengelig

Samenvatting: Det er en vanlig misforståelse at hvis en PowerEdge-server ikke starter opp, ikke fullfører POST eller opplever andre problemer, vil iDRAC også være utilgjengelig. I virkeligheten er iDRAC ofte fortsatt tilkoblet og tilgjengelig for å hjelpe med feilsøking – selv om det aldri ble konfigurert på forhånd. Bruk av iDRAC for å gjennomgå nylige hendelser, analysere logger og samle inn en SupportAssist Collection (TSR) er avgjørende for å få fart på diagnostikk og gjenoppretting. ...

Dit artikel is van toepassing op Dit artikel is niet van toepassing op Dit artikel is niet gebonden aan een specifiek product. Niet alle productversies worden in dit artikel vermeld.
Bekijk andere hulpbronnen

Instructies

iDRAC administrerer LED-lampen for systemtilstand (brukes også som systemidentifikasjons-LED) på PowerEdge-servere. Hvis LED-lampen er på, uansett farge eller om den blinker, er iDRAC tilkoblet og skal være tilgjengelig.

Innholdsfortegnelse:

  1. Hvis serveren er slått på
  2. Hvis serveren er slått av
  3. Hvis serveren ikke slår seg på
  4. Eksempel på tall
  5. Neste trinn for å få tilgang til iDRAC



Merk: Når du kontrollerer LED-lampen for systemtilstand:

    1. Kontroller både forsiden og baksiden av serveren. Med alder og bruk lysdiodene kan bli svak og vanskelig å se i enkelte miljøer.
    2. Selv når LED-lampene slås av og på en kort stund, tyder dette fortsatt på at iDRAC ble koblet til, og at det bør gjøres forsøk på tilgang.



Hvis serveren er slått på:

Hvis serveren er slått på (LED-lampen for strømknappen lyser grønt) og iDRAC-tilgang er nødvendig for å feilsøke problemer som manglende videoutgang, er prosessen enkel. Kontroller LED-lampen for systemtilstand på forsiden eller baksiden av serveren:

  • Blå (lyser eller blinker) eller gul (lyser eller blinker) – iDRAC skal være tilgjengelig.
  • Av – Kontroller på motsatt side av serveren for å sikre at ingenting blir frakoblet eller mislyktes.



Hvis serveren er slått av:

 Hvis serveren er frisk (blå LED) og slått av, kan LED-lampen for systemtilstand slås av etter en angitt tidsperiode. Utfør følgende for å teste:

  • Trykk på System Identification (i-knappen) foran eller bak (hvis utstyrt) på serveren. Hvis LED-lampen begynner å blinke blått, skal iDRAC være tilkoblet og tilgjengelig.
    • Se installasjons- og servicehåndboken for ditt spesifikke produkt for å finne ut hvor denne knappen er.



Hvis serveren ikke slår seg på:

Denne fremgangsmåten hjelper deg med å avgjøre om iDRAC er operativ selv når selve serveren ikke slår seg på, noe som gjør det mulig å utføre diagnostikk og logginnsamling. Det anbefales å utføre følgende trinn:

  1. Kontroller at LED-lampene for strømforsyningen lyser konstant grønn helselampe. Hvis ikke, er det sannsynligvis et strømproblem, for eksempel å være koblet til feil spenningskrets, frakoblet UPS og så videre.
  2. Koble alle strømkabler fra serveren, og vent i 2–3 minutter for å sikre full strømtapping.
  3. Sett strømkabelen eller kablene godt inn i serveren på nytt.
  4. Bekreft at hver LED-lampe for strømforsyning lyser grønt, noe som indikerer riktig strøminngang.
  5. Vent i omtrent 2 minutter til iDRAC starter opp.
  6. Kontroller LED-lampen for systemtilstand på forsiden og baksiden av serveren. Hvis en eller begge LED-lampene lyser (blå eller gule), er iDRAC sannsynligvis tilgjengelig på nett og tilgjengelig. Nedenfor er en generell idé og kan variere basert på generering av server og modell. Se installasjons- og serviceveiledningen for spesifikke modeller for mer informasjon.
    1. Solid blue – systemet er sunt
    2. Lyser gult – systemet er i feilsikker modus
    3. Blinker gult – systemet har en feil



Eksempel på tall:

Tall for systemer i god tilstand (blå LED), men servere er slått av.

  • Merk: Alle disse serverne har en solid blå helse LED

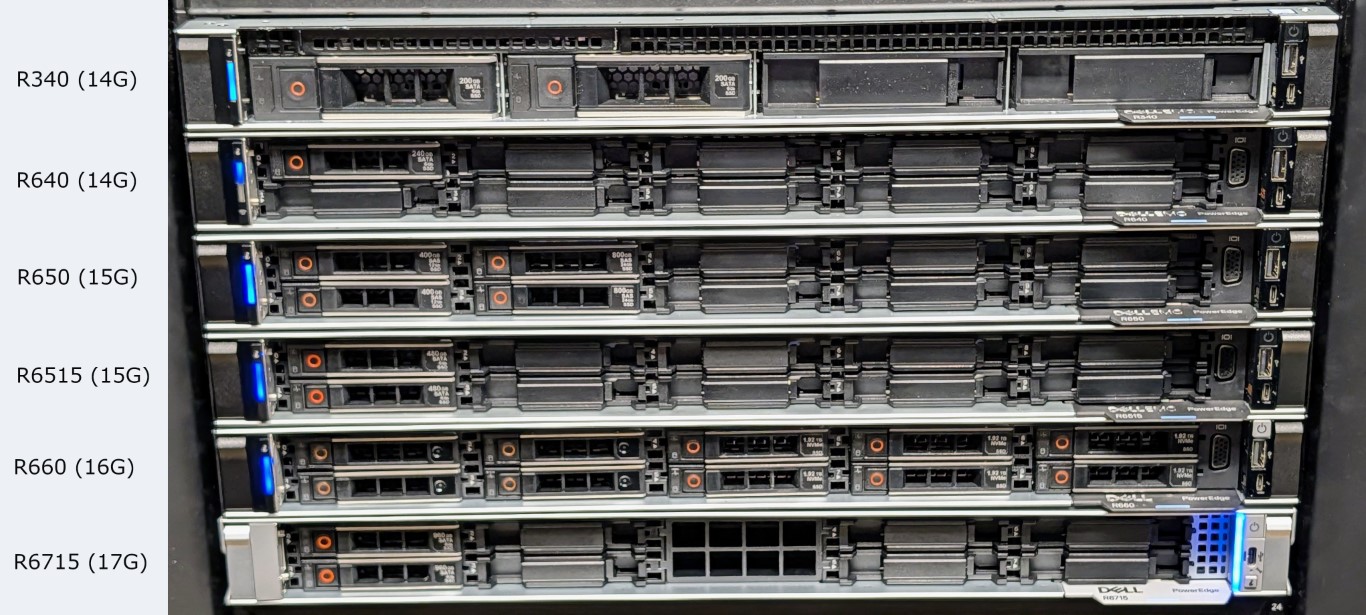

Foran servere – sunn (blå LED) tilstand

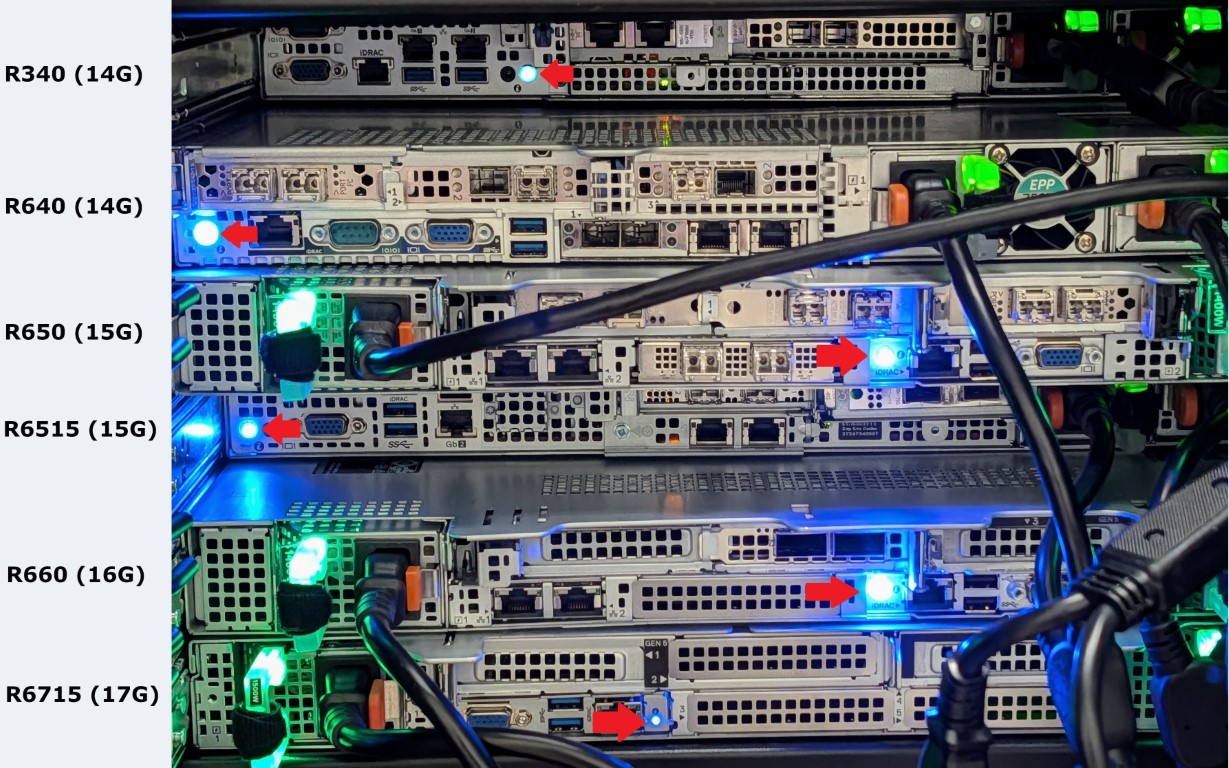

Baksiden av serverne – sunne (blått LED)-tilstander

Tall for systemer som rapporterer feil (simuleres ved å koble fra PSU2-strømkabelen)

  • Merk: Alle serverne viser en blinkende gul helse-LED bortsett fra R6715 (17G) som lyser gult.

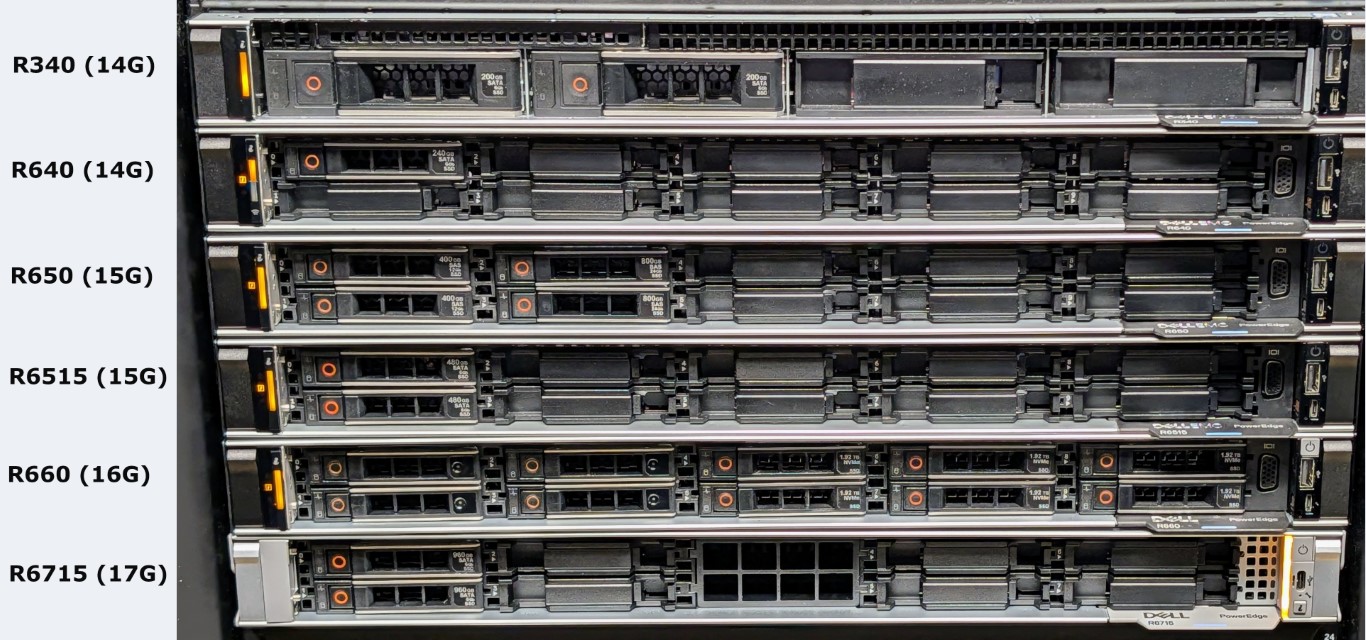

Foran på servere – feil (gult lysdiode)

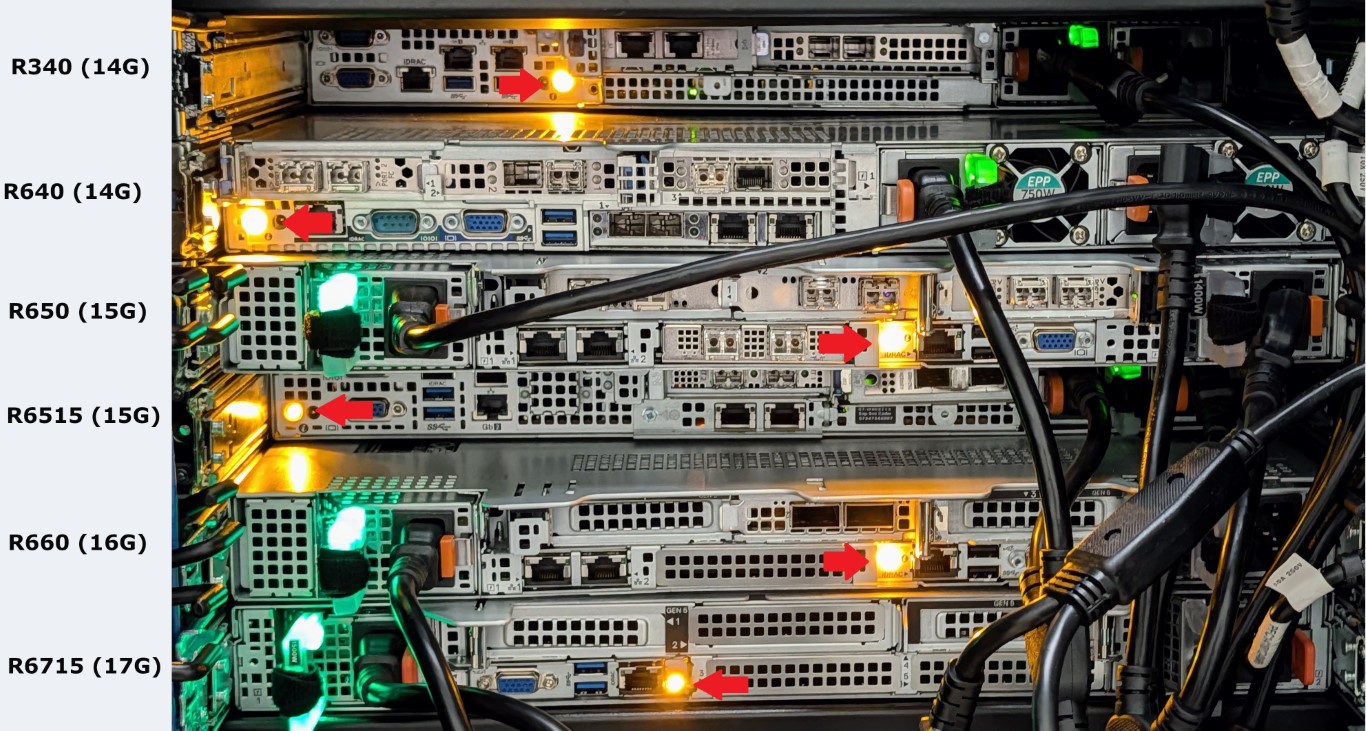

Baksiden av serverne – feil (gult lys).



Neste trinn for å få tilgang til iDRAC:

  1. Hvis iDRAC er konfigurert tidligere:
    1. Bekreft at nettverkstilkoblingen (hvis den ikke deles med et annet nettverkskort) er koblet til og viser aktivitet
    2. Få tilgang til iDRAC ved hjelp av den konfigurerte IP-en, og logg på
  2. Hvis iDRAC ikke er konfigurert tidligere, eller hvis det er lokalt for serveren, kan iDRAC Direct brukes til å fremskynde tilgang til iDRAC for å samle inn en SupportAssist-samling (TSR) og gjennomgå eventuelle problemer.
    1. KB: 000130077 – PowerEdge: Slik bruker du iDRAC Direct-funksjonen
