PowerEdge: Wat is de betekenis van LED's op fysieke schijven (PD)

Samenvatting: In dit artikel wordt de LED-lampjes van de backplane harde schijf uitgelegd.

Dit artikel is van toepassing op Dit artikel is niet van toepassing op Dit artikel is niet gebonden aan een specifiek product. Niet alle productversies worden in dit artikel vermeld.

Instructies

Inzicht in de LED-lampjes van de fysieke schijf

Op hot-swappable schijven biedt de backplane twee LED-indicatoren per schijf die licht doorgeven aan de bovenkant van hun respectievelijke caddies.

  • De schijf beheert het lampje aan de linkerkant en geeft activiteit op de schijf aan.
  • De backplane met de storagecontroller regelt de indicator aan de rechterkant en wordt gebruikt om de schijfstatus aan te geven.



Raadpleeg de onderstaande gedeelten voor gedetailleerde uitleg:

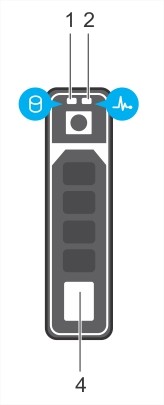

Afbeelding van een HDD-caddy en indicatoren 1. Indicator
voor fysieke schijfactiviteit 2. Statusindicator
fysieke schijf 4. Fysieke uitwerpknop schijf.



Patroon van lampje voor schijfstatus (alleen RAID) Toestand
Knippert twee keer per seconde groen De schijf identificeren of de verwijdering voorbereiden.
Knippert groen, oranje en gaat uit. Voorspelde schijfstoring.
Knippert vier keer per seconde oranje Schijfstoring
Knippert langzaam groen Schijf wordt opnieuw samengesteld
Ononderbroken groen Schijf is online
Knippert drie seconden groen, drie seconden oranje en gaat zes seconden uit. Opnieuw opbouwen afgebroken.
Uit Klaar om te worden geplaatst, verwijderd of niet gedetecteerd
