Guia de remoção e desmontagem das Unidades substituíveis do cliente (CRUs) da minitorre (MT) OptiPlex 5060

Resumo: Este artigo é um guia sobre como remover as peças do desktop minitorre Dell OptiPlex 5060 que a Dell acredita que podem ser removidas e substituídas por qualquer pessoa.

Este artigo aplica-se a Este artigo não se aplica a Este artigo não está vinculado a nenhum produto específico. Nem todas as versões do produto estão identificadas neste artigo.

Sintomas


Esses guias explicam passo a passo como remover com segurança as peças da Unidade substituível do cliente (CRU) de um sistema minitorre Dell OptiPlex 5060. (As CRUs são as peças do sistema que não precisam de um engenheiro para removê-las ou substituí-las.) Os guias incluem imagens de referência do material utilizado.


Sumário:

  1. Guia de remoção de CRU
  2. Instruções de remoção



Guia de remoção



Se esses guias não abordarem o que você deseja fazer, consulte o Manual do sistema.

O artigo abaixo apresenta informações sobre práticas seguras que devem ser consideradas antes de trabalhar com equipamentos elétricos.


Voltar ao início


Causa

N/D

Resolução



Instruções de remoção



SLN313529_en_US__1icon Nota: Clique no título da seção que deseja abrir abaixo para visualizar o conteúdo.





SLN313529_en_US__2ReqTools_E7450_BKeith_01



1 Chave Phillips pequena 2 Chave plástica
3 Chave de fenda pequena

SLN313529_en_US__1icon Nota: Lembre-se de que o uso de uma chave de fenda de ponta plana ou Phillips grande pode danificar a cabeça dos parafusos. Isso impossibilita sua remoção sem ferramentas especiais, as quais não estão disponíveis para nossos engenheiros no local.



  1. Instruções a serem seguidas antes da remoção da tampa do sistema:

    1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

    2. Desligue todos os cabos telefônicos, de rede e USB do computador

    3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

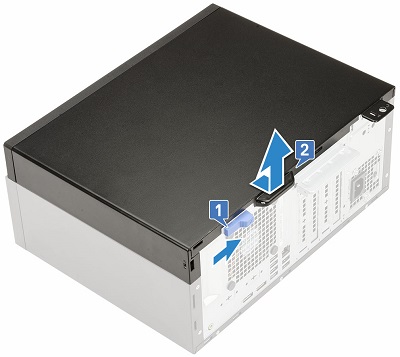

  2. Deslize a trava azul de liberação na parte traseira do chassi em direção ao centro do PC [1]. Deslize-a em direção à parte frontal do chassi e levante-a para removê-la do sistema [2].

SLN313529_en_US__45060_MT_Cover_BK_01



  1. Instruções a serem seguidas antes da remoção da tampa frontal:

    1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

    2. Desligue todos os cabos telefônicos, de rede e USB do computador

    3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

    4. Remova a tampa do sistema

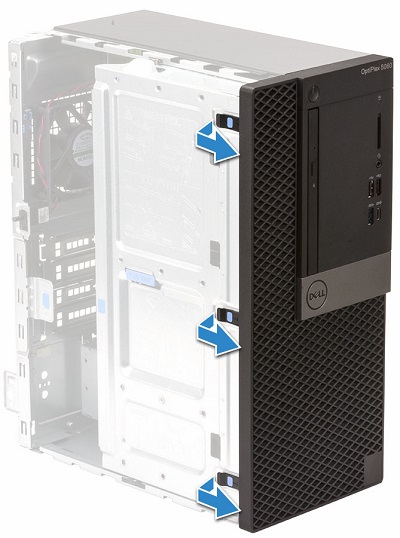

  2. Com o sistema apoiado em sua lateral, levante os clipes de retenção em toda borda superior da tampa frontal [1]. Gire a borda para baixo em direção à mesa para soltar os ganchos na borda inferior [2, 3].

SLN313529_en_US__55060_MT_Bezel_BK_01



  1. Instruções a serem seguidas antes da remoção do conjunto de disco rígido:

    1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

    2. Desligue todos os cabos telefônicos, de rede e USB do computador

    3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

    4. Remova a tampa do sistema e a tampa frontal

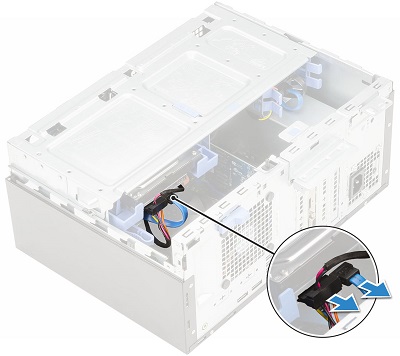

  2. Desconecte os cabos de alimentação e de dados da parte traseira da unidade de 3 1/5".

SLN313529_en_US__65060_MT_HDD_BK_01

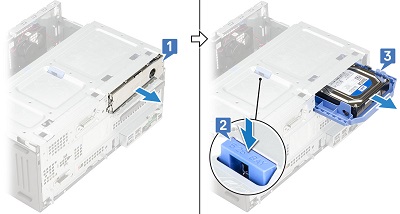

  1. Remova o preenchimento de disco rígido vazio [1] da parte frontal do chassi. Pressione o botão azul [2] para empurrar a unidade para fora da parte frontal do chassi [3].

SLN313529_en_US__75060_MT_HDD_BK_02

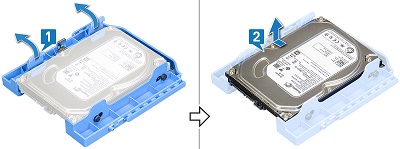

  1. Puxe um lado do suporte do disco rígido para fora do disco rígido para soltar os pinos que prendem o suporte ao disco rígido [1]. Levante o disco rígido e retire-o do suporte do disco rígido [2].

SLN313529_en_US__85060_MT_HDD_BK_03

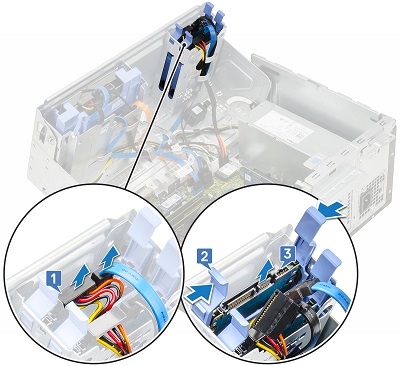

  1. Desconecte os cabos de alimentação e de dados da parte traseira do disco rígido de 2 1/5" [1]. Feito isso, pressione as presilhas azuis nas laterais da unidade [2] e puxe a unidade para fora da parte traseira do compartimento [3].

SLN313529_en_US__95060_MT_HDD_BK_04

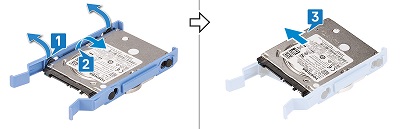

  1. Puxe um lado do suporte do disco rígido para fora do disco rígido para soltar os pinos que prendem o suporte ao disco rígido [1]. Levante o disco rígido e retire-o do suporte do disco rígido [2].

SLN313529_en_US__105060_MT_HDD_BK_05



  1. Instruções a serem seguidas antes da remoção da ODD (Optical Disc Drive, Unidade de Disco Óptico):

    1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

    2. Desligue todos os cabos telefônicos, de rede e USB do computador

    3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

    4. Remova a tampa do sistema e a tampa frontal

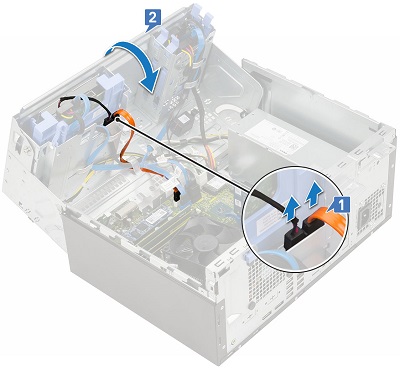

  2. Desconecte os cabos de alimentação e de dados da parte traseira da ODD [1]. Retire os cabos do chassi para que seja possível fechar o painel frontal [2].

SLN313529_en_US__115060_MT_ODD_BK_01

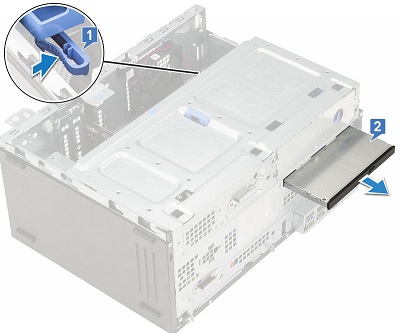

  1. Aperte e empurre a trava azul de liberação na parte traseira da ODD [1]. Puxe a unidade de disco óptico e retire-a da parte frontal do chassi [2].

SLN313529_en_US__125060_MT_ODD_BK_02



  1. Instruções a serem seguidas antes da remoção da placa SSD PCIe M.2:

    1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

    2. Desligue todos os cabos telefônicos, de rede e USB do computador

    3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

    4. Remova a tampa do sistema e a tampa frontal

  2. Com o painel frontal aberto, solte o único parafuso que prende a placa à placa-mãe [1]. Em seguida, levante a placa e puxe-a para fora do conector [2].

SLN313529_en_US__135060_MT_SSD_BK_01



  1. Instruções a serem seguidas antes da remoção da memória:

    1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

    2. Desligue todos os cabos telefônicos, de rede e USB do computador

    3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

    4. Remova a tampa do sistema e a tampa frontal

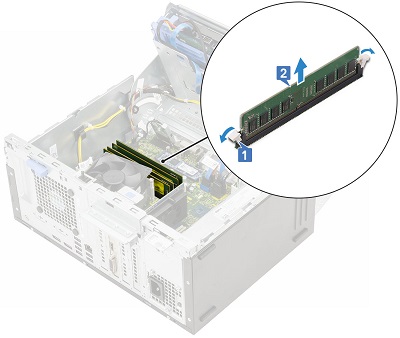

  2. Com o painel frontal aberto, puxe as presilhas de plástico em ambas as laterais do módulo de memória, afastando-as uma da outra [1]. Remova o módulo assim que ele levantar de seu conector na placa-mãe [2].

SLN313529_en_US__145060_MT_Memory_BK_01


SLN313529_en_US__1icon Nota: Repita a etapa 2 para quaisquer DIMMs de memória adicionais localizados no sistema.



  1. Instruções a serem seguidas antes da remoção da bateria de célula tipo moeda:

    1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

    2. Desligue todos os cabos telefônicos, de rede e USB do computador

    3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

    4. Remova a tampa do sistema

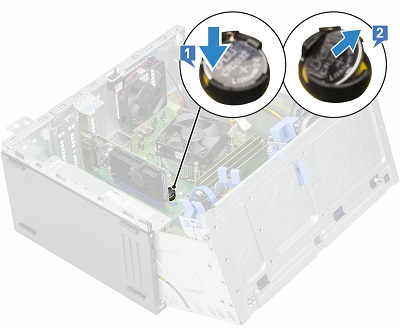

  2. Depois de abrir o painel frontal, use uma haste plástica para pressionar a trava de liberação até que a bateria se solte [1]. Quando ela se soltar, remova-a do sistema [2].

SLN313529_en_US__165060_MT_Coin_BK_01



  1. Instruções a serem seguidas antes da remoção dos ventiladores do sistema e do dissipador de calor:

    1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

    2. Desligue todos os cabos telefônicos, de rede e USB do computador

    3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

    4. Remova a tampa do sistema e a tampa frontal

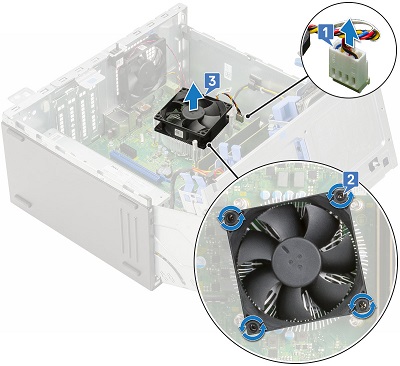

  2. Desconecte da placa-mãe o cabo do ventilador do dissipador de calor [1] e remova os 4 (quatro) parafusos que prendem o ventilador ao dissipador de calor [2]. Levante e retire o ventilador do computador [3].

SLN313529_en_US__175060_MT_Fan_BK_01

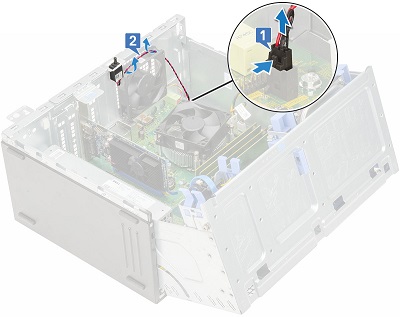

  1. Desconecte o cabo de intrusão da placa-mãe [1] e remova-o do anel do ventilador do sistema.

SLN313529_en_US__185060_MT_Fan_BK_02

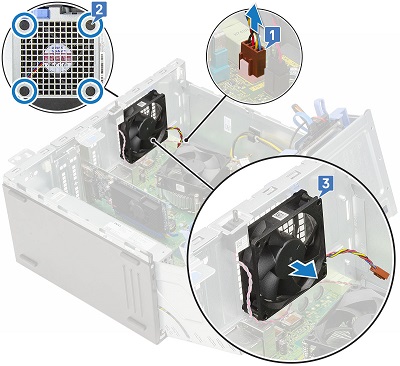

  1. Desconecte da placa-mãe o cabo do ventilador do sistema [1]. Em seguida, estique os 4 (quatro) anéis isolantes de plástico que prendem o ventilador ao dissipador de calor [2]. Levante e retire o ventilador do sistema [3].

SLN313529_en_US__195060_MT_Fan_BK_03



  1. Instruções a serem seguidas antes da remoção da placa de expansão:

    1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

    2. Desligue todos os cabos telefônicos, de rede e USB do computador

    3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

    4. Remova a tampa do sistema e a tampa frontal

  2. Puxe para cima a presilha de metal na parte traseira do chassi e gire-a [1]. Pressione a presilha de liberação na parte traseira da placa de expansão [2]. Desconecte e levante a placa para removê-la do conector na placa-mãe [3].

SLN313529_en_US__205060_MT_Ecard_BK_01



  1. Instruções a serem seguidas antes da remoção da PSU (Power Supply Unit, Unidade de Distribuição de Energia):

    1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

    2. Desligue todos os cabos telefônicos, de rede e USB do computador

    3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

    4. Remova a tampa do sistema e a tampa frontal

  2. Desconecte os cabos de alimentação da placa-mãe e dos dispositivos [1]. Retire os cabos de alimentação das presilhas de retenção no chassi [2, 3, 4, 5, 6].

SLN313529_en_US__215060_MT_PSU_BK_01

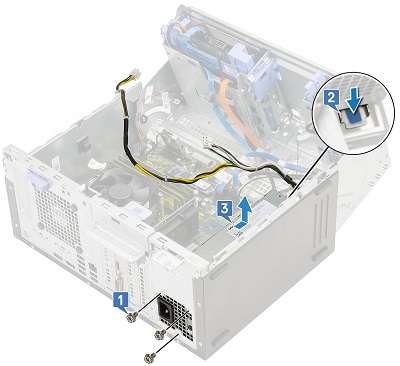

  1. Remova os 3 (três) parafusos que prendem a parte traseira da PSU ao chassi [1] e pressione a presilha azul de liberação [2]. Empurre a PSU em direção à parte frontal do sistema [3], levante-a e retire-a do sistema.

SLN313529_en_US__225060_MT_PSU_BK_02



  1. Instruções a serem seguidas antes da remoção dos alto-falantes internos:

    1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

    2. Desligue todos os cabos telefônicos, de rede e USB do computador

    3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

    4. Remova a tampa do sistema e a tampa frontal

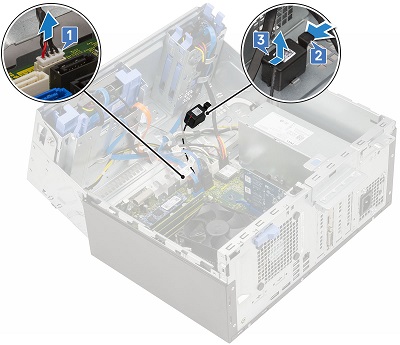

  2. Com o painel frontal aberto, desconecte o cabo do alto-falante da placa-mãe [1]. Pressione a presilha de liberação para baixo [2] e puxe o alto-falante para fora do chassi [3].

SLN313529_en_US__235060_MT_Speaker_BK_01


Se precisar de mais ajuda, entre em contato com o suporte técnico.
Entre em contato conosco Voltar para a página do conteúdo de desmontagem do OptiPlex 5060.
