Como resolver problemas de conectividade e ajuste de desempenho

Como resolver problemas de conectividade e ajuste de desempenho

Embora a habilitação dos recursos de descarregamento do adaptador de rede normalmente seja benéfica, existem configurações em que esses recursos avançados são um prejudicial para o desempenho geral.

Em alguns casos, o adaptador de rede não é poderoso o suficiente para lidar com os recursos de descarregamento em um throughput alto. Por exemplo, habilitar o descarregamento de segmentação pode reduzir o throughput sustentável máximo em alguns adaptadores de rede devido a recursos limitados de hardware.

Além disso, há tecnologias usadas no Windows que não são compatíveis com as tecnologias de descarregamento.

 As tecnologias incompatíveis são:

•          Windows Firewall
•          Segurança do protocolo de Internet (IPsec)
•          Network Address Translation (IPNAT) do protocolo de Internet
•          Firewalls de terceiros
•          Drivers do NDIS 5,1 (9550)

Por esse motivo, a desativação dosrecursos avançados de descarregamentopode melhorar significativamente a conectividade.

O que fazer?

1.      Desativar as tecnologias de descarregamento em todos os adaptadores de rede.
   1.       Desativar TOE em Windows
   2.      Desativar o TOE no Broadcom Advanced Control Suite
   3.     Desabilitar o dimensionamento lateral da recepção
   4.     Desabilitar o descarregamento de envio grande

Como resolver?

1.        Desativar Toe em Windows
   1.          Windows Server 2003:
      1.                                                                                            Iniciar à execução
         1.        netsh int ip set Chimney desativado
      2.                                                                                            Ou Aplique Microsoft atualização 948496
         1.        http://support.microsoft.com/kb/948496
   2.        Windows Server 2008
      1.                                                                                            Iniciar à execução
         1.        Netsh int tcp set global chimney=disabled
         2.       netsh interface tcp set global RSS = Disabled

1.       Em cada NIC dentro da BACS (Advanced Control Suite) do Broadcom
   1.          Desabilitar descarregamento de checksum IPv4
   2.        Desativar IPv4 descarga de envio grande (LSO)
   3.       Desabilitar o RSS (Receive Side Scaling)

Desativar o TOE no Broadcom Advanced Control Suite (BACS)

1.          Selecione a primeira NIC em dispositivos do sistema

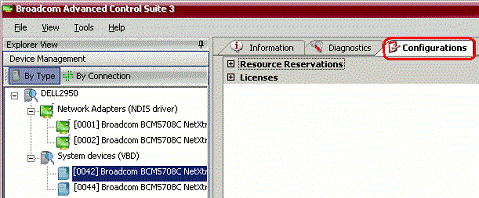

1.        Selecione a guia configurações

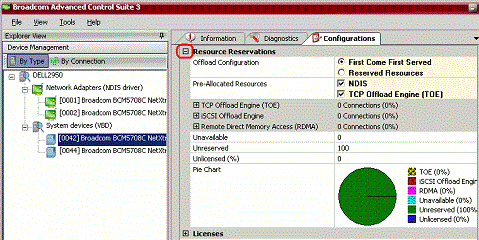

1.       Expandir a seção reservas de recursos

1.      Desmarque a caixa de seleção TCP o mecanismo de descarga (toe)
2.        Clique em Aplicar.

1.      Selecione Yes (Sim)

1.     Repita a operação para a segunda NIC.

1.   Selecione Yes (Sim)

Configuração da Intel

1.        Abra o Gerenciador de Dispositivos
2.       Em cada Intel NIC no Gerenciador de dispositivos, desabilite o seguinte:
3.
   Nota: Nem todas as opções estão disponíveis ou existem na guia Avançado.



   1.          Checksum de recepção de IP
   2.        TCP checksum de recepção
   3.       Segmentação de TCP de descarga
   4.      Checksum de transferência de IP de transmissão
   5.        Descarregamento TCP checksum de transmissão
   6.      Descarga de soma de verificação IPV4
   7.     Descarregamento de envio grande v2 (IPV4)
   8.   Descarregamento de envio grande v2 (IPV6)
   9.      Dimensionamento no lado da recepção
   10.        Descarregamento TCP checksum (IPV4)
   11.      Descarregamento TCP checksum (IPV6)
   12.     Descarregamento UDP checksum (IPV4)
   13.   Descarregamento UDP checksum (IPV6)

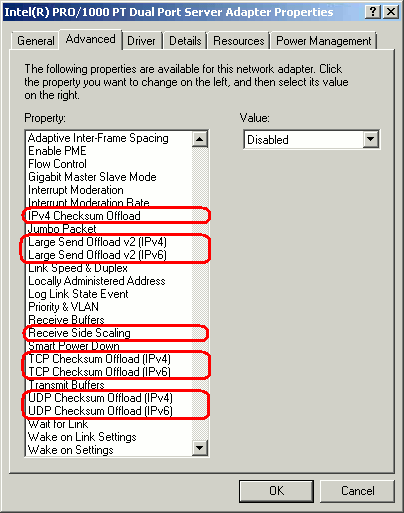

A tela é semelhante a uma das seguintes:

Windows Server 2003:

Windows Server 2008

1.        Se a BACS não estiver instalada, desabilite o RSS em Windows
    -Escolha um dos dois métodos abaixo
   1.         No servidor 2003 com Service Pack 2
      1.                                                                                            Iniciar em Run to RegEdit
      2.                                                                                            Navegue até:
         HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters
      3.                                                                                            No menu Editar , aponte para novoe clique em valor DWORD .
      4.                                                                                            Digite EnableRSS
      5.                                                                                            Clique duas vezes em EnableRSS.
      6.                                                                                            Digite 0
      7.                                                                                            Clique em OK.

1.       Windows Server 2008 - IRQL
   1.                                                                                            Iniciar em Run to CMD
   2.                                                                                            netsh interface tcp set global RSS = Disabled

1.       Se a BACS não estiver instalada, desabilite a descarga de envio grande (LSO) IPv4 no Windows
   1.          No servidor 2003 com Service Pack 2
      1.                                                                                            Iniciar em Run to RegEdit
      2.                                                                                            Navegue até:
         HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters
      3.                                                                                            No menu Editar , aponte para novoe clique em valor DWORD .
      4.                                                                                            Digite DisableTaskOffload
      5.                                                                                            Clique duas vezes em DisableTaskOffload.
      6.                                                                                            Tipo 1
      7.                                                                                            Clique em OK.

1.       Se a BACS não estiver instalada, método de arquivo de registro para desabilitar o RSS e a descarregamento de envio grande
   1.          Copie o texto abaixo de um arquivo do Notepad chamado, "desativar RSS e LSO. Reg. "
   2.        Clique duas vezes no arquivo para importar o arquivo para o registro.

Windows Registry Editor Version 5.00

HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters

"EnableRSS"=dword:00000000

"DisableTaskOffload"=dword:00000001

1.         Para atualizar o SNP,
   1.          http://support.microsoft.com/kb/950224
   2.        Pacote de correcções do Scalable Networking Pack (SNP).

1.        Verificar o status do TOE
   1.          Iniciar em Run to CMD

1.        Windows Server 2003:
   1.                                                                                            Tipo: netstat – tonelada

1.       Windows Server 2008
   1.                                                                                            netsh interface TCP show global

1.       Se todas as conexões são "inhost", o TOE provavelmente está desativado
2.          Se qualquer conexão exibir "descarregado", a TOE será habilitada.

1.        Netsh int tcp set global autotuning=disabled
