パフォーマンスチューニングと接続の問題を解決する方法

パフォーマンスチューニングと接続の問題を解決する方法

ネットワークアダプタのオフロード機能を有効にすると、通常、これらの高度な機能がパフォーマンス全体の detriment になる構成があります。

場合によっては、高スループットのオフロード機能を処理するのに十分な性能を備えていないネットワークアダプタがある場合があります。たとえば、セグメンテーションオフロードを有効にすると、ハードウェアリソースの制限があるため、一部のネットワークアダプタの持続可能な最大スループットが低下する可能性があります。

さらに、オフロードテクノロジーと互換性のない Windows で使用されているテクノロジーもあります。

 互換性のないテクノロジは次のとおりです。

•          Windows ファイアウォール
•          インターネットプロトコルセキュリティ (IPsec)
•          インターネットプロトコルのネットワークアドレス変換 (IPNAT)
•          サードパーティ製ファイアウォール
•          NDIS 5.1 中間ドライバ

このため、高度なオフロード 機能を無効にすると、接続が大幅に改善される可能性があります。

対処方法

1.      すべてのネットワークアダプタのオフロードテクノロジーを無効にします。
   1.       Windows での TOE の無効化
   2.      Broadcom Advanced Control Suite での TOE の無効化
   3.     受信側の拡張を無効にする
   4.     大規模な送信オフロードを無効にする

方法

1.        Windows でのTOE の無効化
   1.          Windows Server 2003:
      1.                                                                                            を開始します。
         1.        netsh int ip set chimney disabled
      2.                                                                                            またはMicrosoft アップデートの適用948496
         1.        http://support.microsoft.com/kb/948496
   2.        Windows Server 2008
      1.                                                                                            を開始します。
         1.        Netsh int tcp set global chimney=disabled
         2.       netsh interface tcp set global rss = disabled

1.       Broadcom Advanced Control Suite (BACS) 内の各 NIC
   1.          IPv4 Checksum オフロードの無効化
   2.        IPv4 大容量送信オフロード (LSO) の無効化
   3.       Receive Side Scaling (RSS) の無効化

Broadcom Advanced Control Suite (BACS) での TOE の無効化

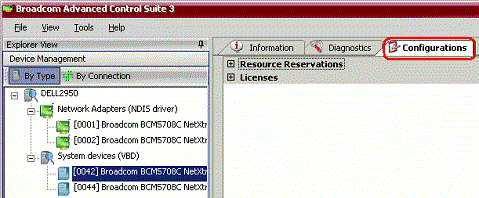

1.          システムデバイスの最初の NICを選択します。

1.        [構成] タブを選択します。

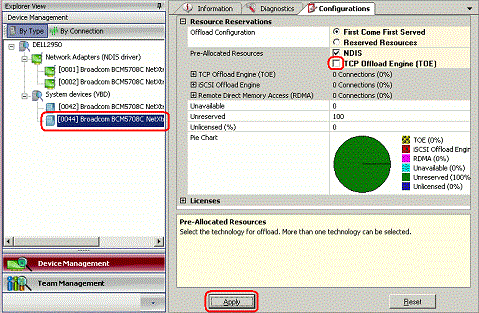

1.       [リソースの予約] セクションを展開します。

1.      TCP オフロードエンジン (TOE)チェックボックスをオフにします。
2.        [適用]をクリックします。

1.      ［はい］を選択します

1.     2番目の NIC についても同じ手順を繰り返します。

1.   ［はい］を選択します

Intel 設定

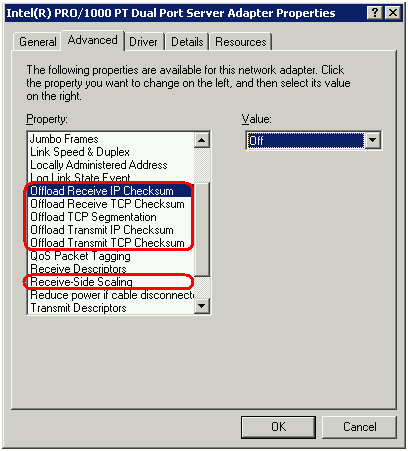

1.        デバイス マネージャーを起動します。
2.       デバイスマネージャの各インテル NIC で、次の機能を無効にします。
3.
   注：すべてのオプションが使用可能であるか、または [Advanced] タブに存在することはありません。



   1.          オフロード受信 IP チェックサム
   2.        オフロード受信 TCP チェックサム
   3.       オフロード TCP セグメンテーション
   4.      オフロード送信 IP チェックサム
   5.        オフロード TCP チェックサム
   6.      IPV4 Checksum オフロード
   7.     大規模送信オフロード v2 (IPV4)
   8.   大規模送信オフロード v2 (IPV6)
   9.      受信側の拡張
   10.        TCP Checksum オフロード (IPV4)
   11.      TCP Checksum オフロード (IPV6)
   12.     UDP Checksum オフロード (IPV4)
   13.   UDP Checksum オフロード (IPV6)

画面は、次の2つのうちのいずれかのように見えます。

Windows Server 2003

Windows Server 2008

1.        BACS がインストールされていない場合は、Windows
   の RSS を無効にします。 -以下の2つの方法のいずれかを選択します。
   1.         Server 2003 with Service Pack 2
      1.                                                                                            Start を実行します。
      2.                                                                                            下記にアクセスします。
         HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters
      3.                                                                                            編集メニューで、新規をポイントし、 DWORD値をクリックします。
      4.                                                                                            EnableRSSと入力します
      5.                                                                                            「EnableRSS」をダブルクリックします。
      6.                                                                                            タイプ0:
      7.                                                                                            [OK]をクリックします。

1.       Windows Server 2008 - IRQL
   1.                                                                                            Start を実行します。
   2.                                                                                            netsh interface tcp set global rss = disabled

1.       BACS がインストールされていない場合は、IPV4 のLarge Send Offload (LSO) を Windows
   1.          Server 2003 with Service Pack 2
      1.                                                                                            Start を実行します。
      2.                                                                                            下記にアクセスします。
         HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters
      3.                                                                                            編集メニューで、新規をポイントし、 DWORD値をクリックします。
      4.                                                                                            DisableTaskOffloadと入力します
      5.                                                                                            「DisableTaskOffload」をダブルクリックします。
      6.                                                                                            タイプ1:
      7.                                                                                            [OK]をクリックします。

1.       BACS がインストールされていない場合、RSS および大規模な送信オフロードを無効にするためのレジストリファイルの方法
   1.          以下のテキストをメモ帳ファイル (「RSS および LSO を無効にする」) にコピーします。Reg.」
   2.        ファイルをダブルクリックして、ファイルをレジストリにインポートします。

Windowsレジストリー エディター バージョン5.00

HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters

"EnableRSS"=dword:00000000

"DisableTaskOffload"=dword:00000001

1.         .SNP を更新するには、
   1.          http://support.microsoft.com/kb/950224
   2.        Web 用拡張可能ネットワーキングパック (.SNP) 修正プログラムロールアップ。

1.        TOE ステータスのチェック
   1.          Start を実行します。

1.        Windows Server 2003
   1.                                                                                            タイプ: netstat-トン

1.       Windows Server 2008
   1.                                                                                            netsh interface tcp show global

1.       すべての接続が「InHost」の場合は、TOE が無効になっている可能性があります。
2.          接続に「オフロード」と表示されている場合、TOE は有効になっています。

1.        Netsh int tcp set global autotuning=disabled
