Dell Pro 双显示器臂架 MDA20 的功能
摘要: 详细了解 Dell Pro 双显示器臂架 MDA20 的使用、功能、组件和兼容性。
本文适用于
本文不适用于
本文并非针对某种特定的产品。
本文并非包含所有产品版本。
说明
目录：
简介

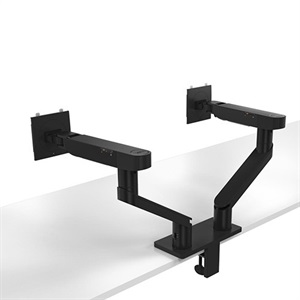

这款 Dell Pro 双显示器臂架 MDA20 可更大限度地提高您的工作效率。
Dell Pro 双显示器臂架 MDA20 支持安装计算机和/或一两台显示器。戴尔 UltraSharp 或 P 系列显示器可以使用快拆工具进行安装。它几乎无需任何工具即可在显示器上安装选定的 OptiPlex 微型机、Ultra 模块化一体机或 Wyse 计算机。臂架上的平衡指示器可在相同的显示器之间进行复制，确保在繁忙的工作区中快速部署。带夹子的集成式线缆管理槽最多可容纳 10 根线缆，让您的桌面保持整洁有序。
有关 Dell Pro 双显示器臂架 MDA20 的更多信息，请访问以下链接：
在 Dell Sales 网站上 搜索 Dell Pro 双显示器臂架 MDA20，以了解更多信息，例如价格。
功能
| 产品类型 | 桌面安装架（可调节） |
| 颜色 | 黑色 |
| 安装 | 固定桌厚
达 53 毫米（2.1 英寸），索环孔直径达 50.8 毫米（2 英寸） |
| 面板安装 | 随附符合 VESA 标准的戴尔快拆安装架
和显示器安装架 和 VESA 适配器板安装架套件 |
| 系统装载 | 部分 OptiPlex 微型机和 Ultra 模块化一体机型号以及
Wyse 瘦客户端 |
| VESA 安装接口 | 100 毫米 x 100 毫米（3.9 英寸 x 3.9 英寸） |
| 动态臂支持的重量范围
（每臂） |
31.75 千克至 54.43 千克（70 磅至120 磅） |
| 推荐用途 | 两个液晶显示器 |
| 推荐的显示屏尺寸 | 19 英寸至 34 英寸 |
| 线缆管理 | 上臂和下臂上的插槽可连接多达 10 根线缆 |
提醒：当支架从戴尔发货时，侧转范围限制开关设置为解锁位置。
装配

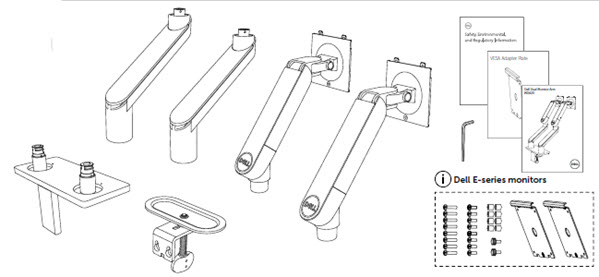

提醒：包装箱中随附以下部件：
- 底座
- 固定臂
- 动态臂
- VESA 适配器板
- 螺钉
- 塑料垫片
组装步骤：
-
桌面安装架可以放在像桌子背面一样的平坦边缘
-

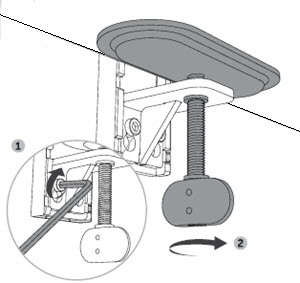

将螺钉夹连接到桌面安装架上的螺栓上，然后拧紧螺栓，然后拧紧螺丝夹以将安装架固定到桌面
-

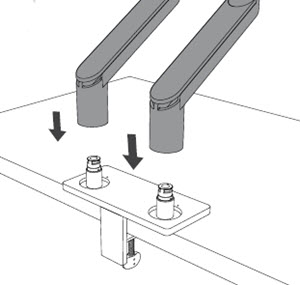

将两个下臂滑过桌面支架
-

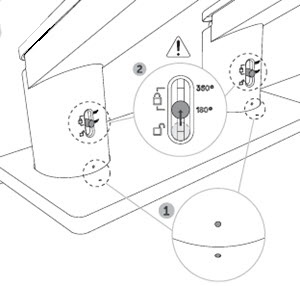

将臂上的点对齐，安装并移动滑块以将臂锁定在两个臂上 180° 或 360°
-
将上臂向下滑动到下臂上，适用于两个
-

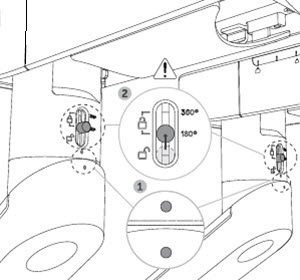

将上下臂连接处的点对齐，并使用滑块锁定每个臂上的首选角度
-

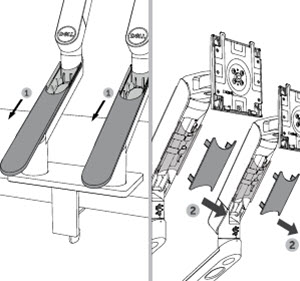

滑动护盖并将其从上下臂上拉下
-

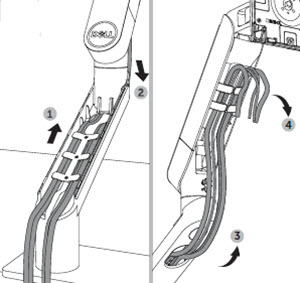

将线缆穿过外露的固定夹，保持线缆整齐，不妨碍事
-
将您的设备连接到每个臂的末端
-
插入线缆
-
将护盖装回上下臂上以隐藏线缆
移动范围
| 机芯 | 高度可调节、侧转、倾斜和沿枢轴调整 |
| 在枢轴上转动 | 顺时针 90°，逆时针 90° |
| 附件倾斜 | 可向下倾斜 35°，再向上倾斜 80° |
| 下臂 | 将锁臂底部的 180° 和 360° 之间滑动锁 |
| 上臂 | 上臂底部可将锁在 180° 和 360° 之间 |
| 附件可侧转 | 上臂末端 180° |
| PAN | 180° |
| 高度范围 | 266 毫米（33.3 英寸） |

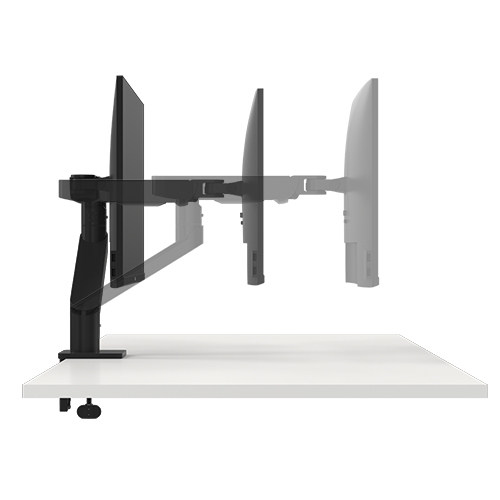

| 深度范围 | 548 毫米（33.3 英寸） |
