Dell Canvas 27: Ilustrowany przewodnik po portach i funkcjach nowej przestrzeni roboczej

Spis treści:

1. Dell Canvas 27 Workspace
2. Porty i funkcje zewnętrzne tabletu Dell Canvas 27
3. Totem Dell Canvas 27
4. Pióro Dell Canvas 27
5. Konfiguracja tabletu Dell Canvas 27
6. Menu ekranowe
7. Gdzie można znaleźć kod serwisowy/kod usług ekspresowych?
8. Widok zasilacza sieciowego
9. Informacje dodatkowe:

Dell Canvas 27 Workspace

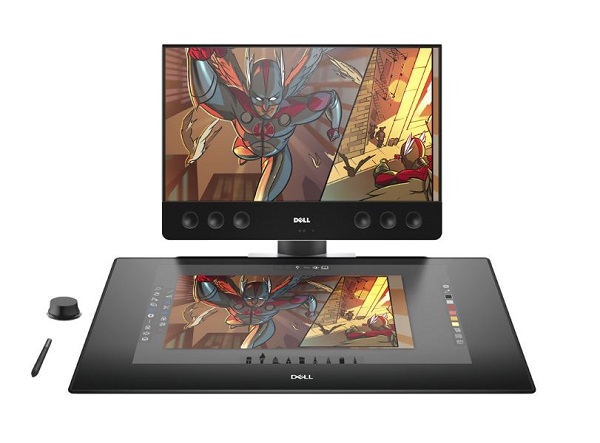

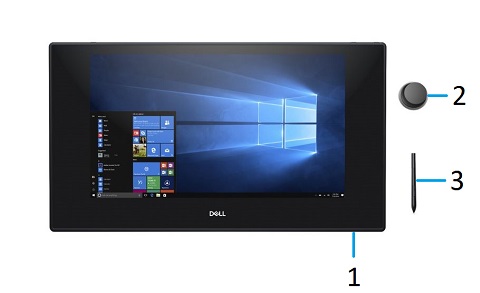

(Rysunek 1.1 Canvas 27 Workspace i akcesoria)

(Rysunek 1.2 Widok od góry do dołu)

(Rysunek 1.3 . Widok z prawej strony)

Powrót do góry

Porty i funkcje zewnętrzne tabletu Dell Canvas 27

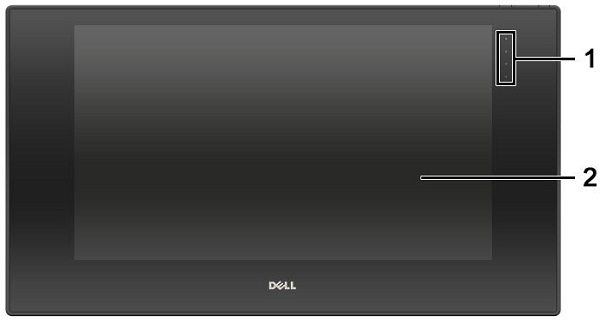

(Rysunek 2.1 Dell Canvas 27— widok z przodu)

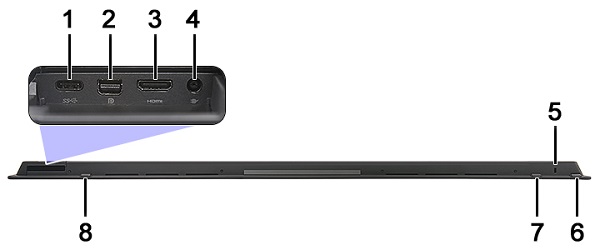

(Rysunek 2.2 Dell Canvas 27, widok z góry)

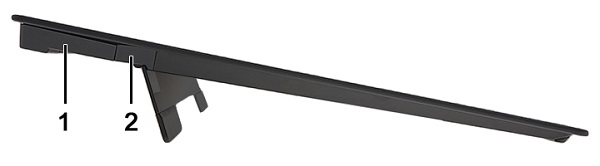

(Rysunek 2.3 Dell Canvas 27, widok z lewej strony)

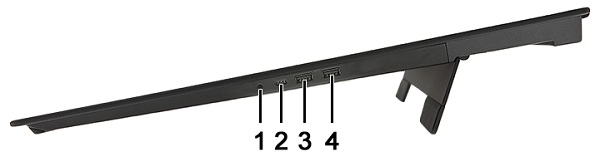

(Rysunek 2.4 Dell Canvas 27, widok z prawej strony)

(Rysunek 2.5 Dell Canvas 27, widok z tyłu)

Powrót do góry

Totem Dell Canvas 27

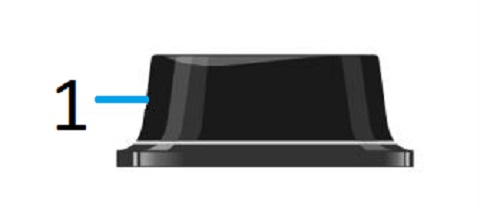

(Rysunek 3.1 Totem Dell Canvas 27)

Totem obrotowy jest urządzeniem wprowadzania ekranowego i służy do obsługi systemu i aplikacji na tablecie Dell Canvas. Totem można obsługiwać ręką niedominującą, a jednocześnie drugą ręką obsługiwać pióro lub korzystać z funkcji dotykowych.

(Rysunek 3.2 Przycisk totemu Dell Canvas 27)

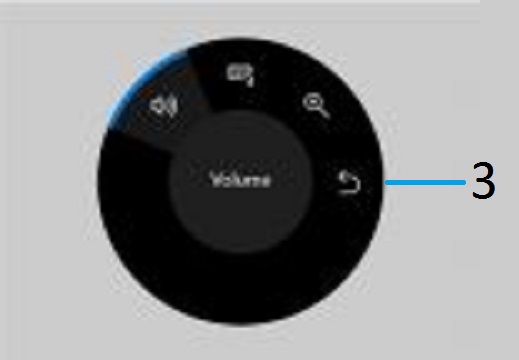

(Rysunek 3.3 Totem obrotowy Dell Canvas 27)

Totem obrotowy zapewnia dostęp do poszczególnych pozycji menu i umożliwia zmianę ich ustawień.

Powrót do góry

Pióro Dell Canvas 27

Pióro Canvas umożliwia bardzo precyzyjne, naturalne pisanie i może być używane bezpośrednio na ekranie tabletu Dell Canvas. Pióro wykorzystuje technologię rezonansu elektromagnetycznego (EMR) i zostaje aktywowane po zbliżeniu do ekranu Dell Canvas.

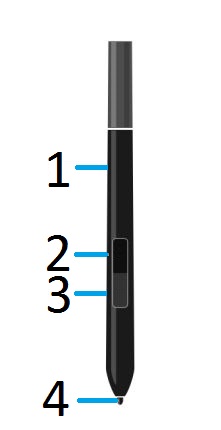

(Rysunek 4.1 Pióro Canvas 27)

(Rysunek 4.2 Końcówka i uchwyt pióra)

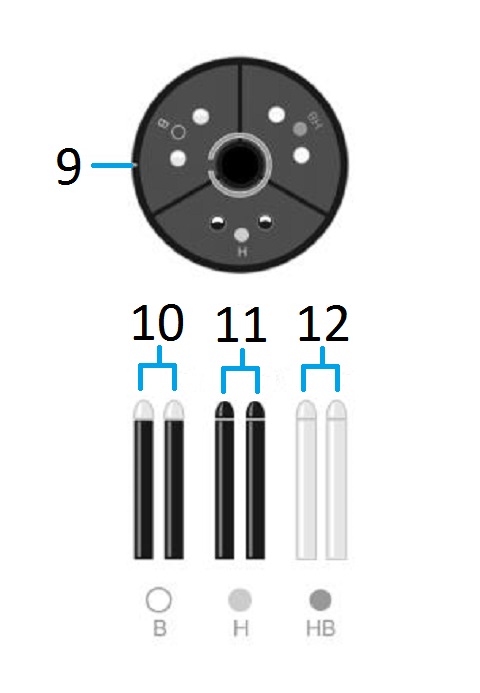

(Rysunek 4.3 Końcówki)

Powrót do góry

Konfiguracja tabletu Dell Canvas 27

Ekran Dell Canvas 27 można podłączyć do każdego systemu zgodnego z technologią Plug-and-Play.

Dell Canvas 27 automatycznie przekazuje do komputera rozszerzone dane identyfikacyjne ekranu (EDID) z wykorzystaniem protokołów kanału danych ekranu (DDC), dzięki którym komputer może skonfigurować swoje ustawienia oraz zoptymalizować ustawienia tabletu Dell Canvas 27.

Większość czynności instalacyjnych monitora odbywa się automatycznie, w razie potrzeby można wybrać inne ustawienia.

Dodatkowe informacje dotyczące zmiany ustawień tabletu Dell Canvas 27 można znaleźć w instrukcji obsługi.

1. Włącz komputer

2. Podłącz kabel wideo do komputera oraz do gniazda z tyłu tabletu Dell Canvas 27

3. Podłącz zasilanie do tabletu Dell Canvas 27

4. Włącz tablet Dell Canvas 27

Powrót do góry

Menu ekranowe

Funkcja OSD

Po podłączeniu systemu do sprawnego gniazda elektrycznego naciśnij przycisk OSD, aby aktywować menu ekranowe.

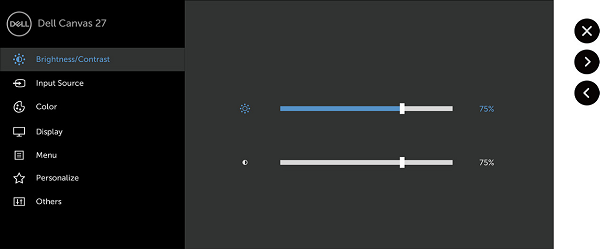

(Rysunek 6 . Menu ekranowe ))

Wbudowany autotest wyświetlacza LCD (BIST)

Dell Canvas 27 jest wyposażony w funkcję LCD BIST, która zapewnia nowe czynności rozwiązywania problemów w trybie autonomicznym.

1. Odłącz wszystkie kable wideo podłączone do tabletu Dell Canvas 27

2. Po podłączeniu zasilacza sieciowego naciśnij i przytrzymaj przycisk OSD przez ponad 8 sekundy aż do wyświetlenia szarego ekranu

3. Lekko naciśnij dowolne miejsce ekranu, aby zmienić widoczny wzór

4. Sprawdź wyświetlacz pod kątem ewentualnych nieprawidłowości lub wad

5. Po ukończeniu testu LCD BIST system wyświetli logo firmy Dell i zacznie uruchamiać tablet Canvas Workspace

Powrót do góry

Gdzie można znaleźć kod serwisowy/kod usług ekspresowych?

Informacje o kodzie Service Tag znajdują się tylko na fizycznej etykiecie z tyłu urządzenia Dell Canvas 27 i nie są przechowywane ani osadzone w żadnej wewnętrznej pamięci flash.

(Rysunek 7 . Umiejscowienie kodu Service Tag oznaczone z tyłu canvas 27)

Powrót do góry

Widok zasilacza sieciowego

(Rysunek 8 . Zasilacz sieciowy)

Powrót do góry

Informacje dodatkowe:

• Instrukcje internetowe
