Precision-arbeidsstasjon: Oppsett av RAID-kontroller
Summary: Følgende artikkel omhandler Dell Precision stasjonære arbeidsstasjoner og konfigurering av RAID ved hjelp av RAID-kontrollerkortene.
Instructions
Innholdsfortegnelse:
- Ulike modeller av RAID-kontrollerkort er tilgjengelige
- Forstå RAID-termer og -konsepter
- Konfigurasjonsverktøy for MegaRAID BIOS
- RAID-lagringsdriver
- Bruke og forstå LSI 9271-8i RAID-kontrolleren
Ulike modeller av RAID-kontrollerkort er tilgjengelige
Dell Precision-arbeidsstasjoner har flere alternativer for harddiskkontrollere:
- ✓ Dell H310 PCIe RAID-kort
- ✓ Dell H710P PCIe RAID-kort
- ✓ Dell H330 PCIe RAID-kort
- ✓ Dell H730P PCIe RAID-kort
- ✓ LSI 9271-8i RAID-kontrollere
Både H310- og H710P-kortet har flere 6 Gb/s-porter for SATA-, SAS- eller SSD-disker. De støtter konfigurasjonene RAID 0, 1, 5 og 10.
H310 er et vertsbasert RAID-kort. Vertsbasert betyr at systemprosessorsykluser brukes til å implementere RAID.
(Figur 1 PERC H310)
H710P er en maskinvare-RAID-kontroller. Maskinvare-RAID betyr at all behandling som trengs for RAID, skjer på kortet. Ingen systemprosessorsykluser brukes. Maskinvare-RAID legger mindre belastning på arbeidsstasjonsprosessoren og gir den ytterste ytelsen for arbeidsstasjonen din. (Dette kortet støtter bare intern lagring.)
(Figure.2 H710p)
Både H330- og H730P-kortet har flere 12 Gb/s-porter for SATA-, SAS- eller SSD-disker. De støtter konfigurasjonene RAID 0, 1, 5 og 10.
H330 er et generelt RAID-løsningskort. (Dette kortet støtter både intern lagring og båndenheter, men støtter ikke hurtigbufring. Dette kan påvirke ytelsen i RAID 5- og RAID 6-arrayer.)
(Figure.3 H330)
H730P er en maskinvare-RAID. Dette kortet har en 1 GB eller 2 GB nonvolatile cache. (Dette kortet støtter bare intern lagring.)
(Figure.4 H730p)
RAID BIOS Configuration Utility, også kjent som Dell OpenManage Storage Services , er en applikasjon for lagringsadministrasjon. Denne applikasjonen er innebygd på de forskjellige kortene som konfigurerer og vedlikeholder RAID-diskgrupper og virtuelle disker. Dette verktøyet er uavhengig av operativsystemet. Trykk CTRL + R-tastene> < sammen under POST for å gå inn i dette verktøyet.
Hvis du vil ha informasjon om LSI 9271-8i RAID-kontrollere, kan du se videoene nedenfor i del 5.
(Figur 5 PERC LSI)
Hvis du vil ha mer informasjon om hvordan du konfigurerer RAID i Precision-arbeidsstasjoner, kan du se artiklene i Dells kunnskapsbase:
- RAID-konfigurasjon for Dell Precision mobile arbeidsstasjoner
- Konfigurere RAID i en Dell Precision-arbeidsstasjon
Forstå RAID-termer og -konsepter
Vi har inkludert flere videoer nedenfor for å gå gjennom de grunnleggende konseptene og begrepene som brukes i RAID. Videoene kan bare være tilgjengelige på engelsk eller ha lokal undertekst.
Disse bør være nyttige for deg hvis du ikke har noen tidligere erfaring med RAID. Hvis du har, kan du gå til neste avsnitt.
Innføring i RAID-konsepter
Varighet: 00:01:30 (hh:mm:ss)
Teksting for hørselshemmede: (Bare på engelsk.)
Forstå RAID-nivåer
Varighet: 00:03:35 (hh:mm:ss)
Teksting for hørselshemmede: (Bare på engelsk.)
Forstå paritet
Varighet: 00:01:41 (hh:mm:ss)
Teksting for hørselshemmede: (Bare på engelsk.)
Forstå strip-størrelse, stripebredde og stripestørrelse
Varighet: 00:01:24 (hh:mm:ss)
Teksting for hørselshemmede: (Bare på engelsk.)
Konfigurasjonsverktøy for MegaRAID BIOS
Før du laster inn PERC-kontrollerdriverne, må du konfigurere RAID ved hjelp av dette verktøyet.

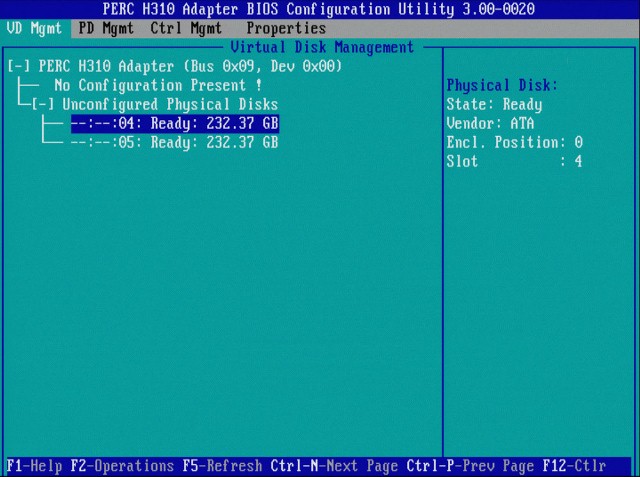

Verktøyet for de eldre kortene har flere seksjoner, inkludert Virtual Disk Management, Physical Disk Management, Controller Management og Properties.
(Figur 6 PERC-verktøy)

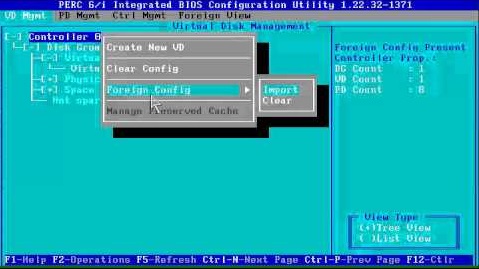

Verktøyet for de nyere kortene er identisk, men det endrer egenskaper til Foreign Configuration View.
(Figur 7 BIOS PERC6i)
RAID-lagringsdriver
Når du installerer/installerer et Windows-operativsystem på nytt, vil du bli bedt om å angi en RAID Storage-driver på et tidspunkt under installasjonen. En tekniker eller bruker på stedet må ha RAID-lagringsdriveren klar på en USB-stasjon når han prøver å formatere og laste inn operativsystemet.

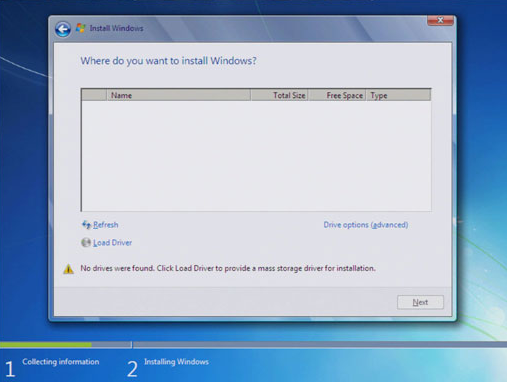

Nedenfor er et skjermbilde av ingen harddisk funnet i Windows 7-installasjonen: (Ingen vesentlig endring for nyere versjoner av Windows.)
(Figur 8 PERC-driver)
Hvis du får meldingen om at ingen harddisk blir funnet , må USB-stasjonen med driveren være koblet til. Klikk på Last inn drivere , bla til driverens plassering på USB-stasjonen og kjør den.
Du kan laste ned driverne fra Dells nettsted for kundestøtte.
Kontroller at du skriver inn service-ID-en eller ekspresservicekoden for å sikre at du får riktig side opp. (Du kan også velge modelltype fra produktlisten.)
Du må klikke på Drivere og nedlastinger-knappen på venstre side av siden og deretter sørge for at operativsystemet ditt er valgt riktig.
Åpne delen Lagringskontroller og last ned driverfilen fra lenken.
Bruke og forstå LSI 9271-8i RAID-kontrolleren
Videoene nedenfor skal ta deg gjennom bruken av LSI 9271-8i RAID-kontrollere og forhåpentligvis gi en bedre forståelse av dem. Videoene kan bare være tilgjengelige på engelsk eller ha lokal undertekst.
Oppdatering av fastvaren på LSI 9271-8i RAID-kontrollere
Varighet: 00:01:50 (hh:mm:ss)
Teksting for hørselshemmede: (Bare på engelsk.)
Fremmede konfigurasjoner på LSI 9271-8i RAID-kontrollere
Varighet: 00:01:39 (hh:mm:ss)
Teksting for hørselshemmede: (Bare på engelsk.)
