Upgrade pomocí dokovacího modulu dokovacího kabelu WD19 a WD19S Zákaznická sada

Shrnutí: Následující článek obsahuje informace o procesu instalace, který je nutný k upgradu dokovací stanice Dell řady WD19 a WD19S. Je nutné namontovat příslušný modul kabelu Zákaznická sada od společnosti Dell. ...

Tento článek se vztahuje na Tento článek se nevztahuje na Tento článek není vázán na žádný konkrétní produkt. V tomto článku nejsou uvedeny všechny verze produktu.
Podívejte se na další zdroje

Pokyny

Proces upgradu dokovací stanice Dell řady WD19 a WD19S



Dokovací stanice Dell řady WD19 a WD19S jsou navrženy ve třech variantách, které využívají stejnou sestavu základny dokovací stanice.

Jedná se o verze:

  • Dok Dell WD19 a WD19S
  • Dok Dell Performance WD19DC a WD19DCS
  • Dokovací stanice Dell Thunderbolt WD19TB a WD19TBS

K dispozici je pět možností upgradu zákaznické sady, které umožňují upravit dokovací stanici řady WD19 a WD19S na jinou konfiguraci:

  • WD19 a WD19S na WD19TB, WD19TBS sada se 180W napájecím adaptérem
  • WD19DC a WD19DCS na WD19TB, WD19TBS sada bez napájecího adaptéru
  • Sada WD19 a WD19S na WD19DC s 210W napájecím adaptérem
  • WD19 a WD19S na WD19DC, WD19DCS sada bez napájecího adaptéru
  • WD19, WD19S, WD19DC, WD19DCS, WD19TB, WD19TBS, do WD22TB4 sady bez napájecího adaptéru (vyžaduje 180W napájecí adaptér)
Poznámka: Dostupnost sady pro upgrade dokovací stanice se v jednotlivých oblastech liší. Informace o dostupnosti sady pro upgrade ve vaší oblasti vám poskytne obchodní zástupce společnosti Dell.



Poznámka: Ke správnému fungování dokovací stanice Dell Thunderbolt je zapotřebí 180W napájecí adaptér. Naproti tomu ke správnému fungování dokovací stanice Dell Performance (při použití duálního připojení k pracovní stanici Dell Precision) je nutný 210W napájecí adaptér.

Průvodce instalací k sadě pro upgrade



Jakmile obdržíte sadu pro upgrade dokovací stanice Dell (WD19 a WD19S), dokončete upgrade doku následovně:

Poznámka: Před instalací upgradu se ujistěte, že je nainstalována nejnovější aktualizace firmwaru dokovací stanice. Firmware si můžete stáhnout z webu podpory společnosti Dell.



Poznámka: Před výměnou modulu sady kabelů odpojte z dokovací stanice Dell všechny kabely a odpojte napájecí adaptér.

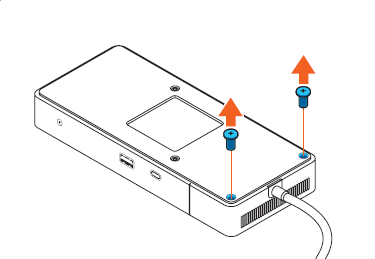

  1. Otočte dokovací stanici tak, aby logo společnosti Dell směřovalo dolů, a vyšroubujte dva šrouby s křížovou hlavou ze sestavy modulu kabelu.

    Odšroubování šroubů

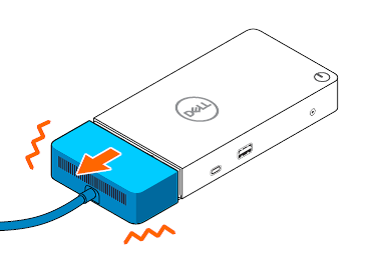

  2. Otočte dokovací stanici tak, aby logo společnosti Dell směřovalo vzhůru. Vysuňte sestavu kabelu ze základny doku o několik milimetrů, dokud se nezastaví.

    Vytáhnutí svazku kabelů

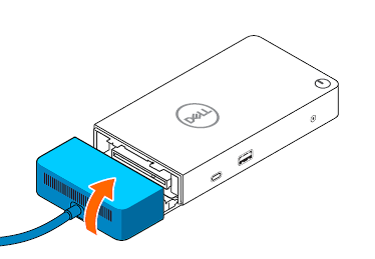

  3. Nakloňte modul kabelu mírně nahoru.

    Naklonění modulu

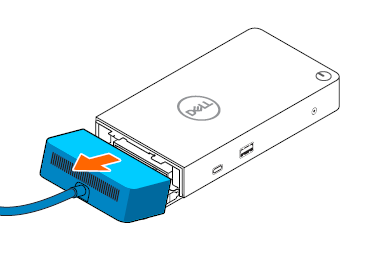

  4. Vyjměte modul kabelu ze základny dokovací stanice.

    Vyjmutí modulu

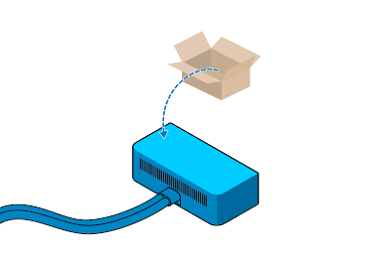

  5. Vyjměte modul kabelu pro upgrade z přepravního obalu.

    Vybalení náhradního modulu

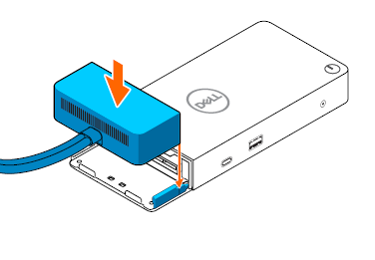

  6. Vysuňte nový modul kabelu dolů podél kolejnice na základně dokovací stanice.

    Připojení náhradního modulu

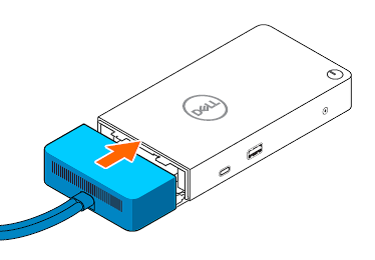

  7. Zasuňte nový modul kabelu do základny dokovací stanice a pevně ho usaďte.

    Usazení nového modulu

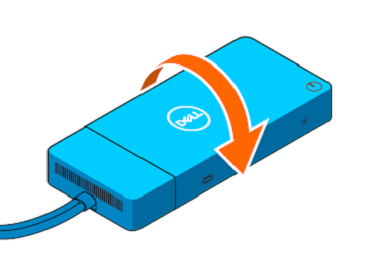

  8. Otočte dokovací stanici tak, aby logo společnosti Dell směřovalo dolů.

    Přetočení dokovací stanice

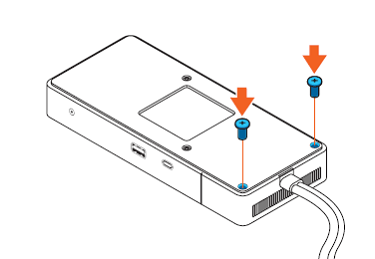

  9. Namontujte zpět dva šrouby s křížovou hlavou.

    Namontování šroubů

  10. Znovu připojte kabely a nový napájecí adaptér tam, kde se nacházel v sadě.

Dotčené produkty

Dell Dock WD19, Dell Performance Dock - WD19DC, Dell Performance Dock – WD19DCS, Dell Dock – WD19S, Dell Thunderbolt Dock - WD19TB, Dell Thunderbolt Dock – WD19TBS, Dell Thunderbolt Dock – WD22TB4

Produkty

Dell Dock WD19, Dell Performance Dock – WD19DCS, Dell Dock – WD19S, Dell Thunderbolt Dock – WD19TBS
