PowerEdge: Server FX2s – možnosti opětovného přiřazení rozšiřující sběrnice a slotu PCIe

Co jsou rozšiřující sběrnice u serverů Dell PowerEdge FX2 a FX2s?

Rozšiřujícími sběrnicemi se rozumí spojení PCIe mezi výpočetními zásuvnými moduly a skříní PowerEdge FX2s. Rozšiřující sběrnice podporuje karty typu Mezzanine PCIe nainstalované ve výpočetních zásuvných modulech. Server PowerEdge FX2s má dva přepínače PCIe integrované do desky přepínače PCIe, které propojují výpočetní zásuvné moduly s osmi nízkoprofilovými rozšiřujícími sloty PCIe ve skříni. Každý výpočetní zásuvný modul poloviční a čtvrtinové šířky podporuje jednu kartu typu Mezzanine PCIe. Každý výpočetní zásuvný modul plné šířky podporuje dvě karty typu Mezzanine PCIe.

Obsah

1. Typ serverových uzlů: výpočetní nebo úložiště
2. Přiřazení slotu FX2s PCIe
3. Standardní mapování slotu PCIe z výpočetního zásuvného modulu
   1. Zobrazení vlastností slotu PCIe pomocí webového rozhraní CMC
4. Standardní mapování slotu PCIe z výpočetního zásuvného modulu
5. Mapování slotu PCIe z výpočetního zásuvného modulu mapovaného na úložný zásuvný modul
6. Mapování: Opětovné přiřazení slotu PCIe – pouze modely FX2s
   1. Opětovné přiřazení sběrnice PCIe u modelu s plnou šířkou (FW) FC830
   2. Opětovné přiřazení sběrnice PCIe u modelu s poloviční šířkou (HW) FC630
   3. Opětovné přiřazení sběrnice PCIe u modelu s plnou šířkou (QW) FC430


1. Typ serverových uzlů: výpočetní nebo úložiště

• Výpočetní uzly jsou typické serverové uzly s výpočetním výkonem, např. modely FC640, FC630.
• Úložné uzly mají zpravidla podobu fyzického serveru s jedním nebo více pevnými disky (HDD) nebo disky SSD.

2. Přiřazení slotu FX2s PCIe

Model FX2s obsahuje dva přepínače PCIe, které jsou integrované do rozvodové desky PCIe. Karty typu Mezzanine PCIe se v každém výpočetním zásuvném modulu mapují na přepínače PCIe, které se dále mapují na sloty PCIe na desce přepínače PCIe.

Zobrazení vlastností slotu PCIe pomocí webového rozhraní CMC

Chcete-li zobrazit informace o všech osmi slotech PCIe, klikněte na levém panelu na možnost Chassis Overview >PCIe. Kliknutím na symbol "plus" zobrazíte všechny vlastnosti požadovaného slotu.
Chcete-li zobrazit informace o jednom slotu PCIe, klikněte na možnost Chassis Overview (Přehled > šasi) Číslo slotu PCIe (číslo slotu <>> PCIe) – Vlastnosti (Status). >





3. Standardní mapování slotu PCIe z výpočetního zásuvného modulu

Ve skříňových konfiguracích serveru PowerEdge FX2s, které podporují pouze výpočetní zásuvné moduly, jsou sloty PCIe mapovány na výpočetní zásuvné moduly takto:

• Šasi se čtyřmi pozicemi – Každý výpočetní zásuvný modul o poloviční šířce se mapuje na dva sloty PCIe. Obrázek 1
• Šasi s osmi pozicemi – Každý výpočetní zásuvný modul o čtvrtinové šířce se mapuje na jeden slot PCIe. Obrázek 2
• Šasi se šesti pozicemi – Každý výpočetní zásuvný modul o čtvrtinové šířce se mapuje na jeden slot PCIe. Každý výpočetní zásuvný modul o poloviční šířce se mapuje na dva sloty PCIe. Obrázek 3
• Šasi se dvěma pozicemi – Každý výpočetní zásuvný modul o plné šířce se mapuje na čtyři sloty PCIe. Obrázek 4
• Šasi se třemi pozicemi – Výpočetní zásuvný modul o plné šířce se mapuje na čtyři sloty PCIe. Každý výpočetní zásuvný modul o poloviční šířce se mapuje na dva sloty PCIe. Obrázek 5

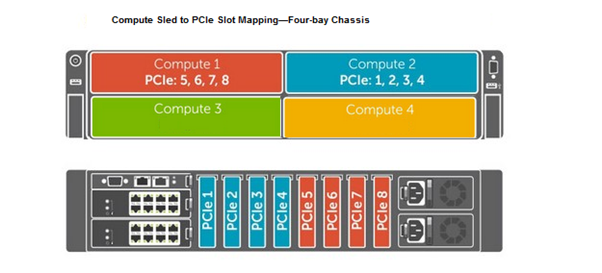

Obrázek 1 Mapování zásuvného výpočetního modulu na slot PCIe – šasi se čtyřmi šachtami

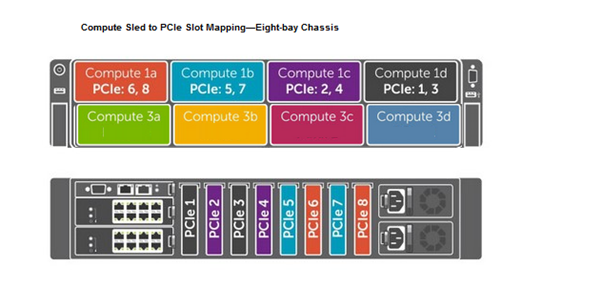

Obrázek 2. Mapování zásuvného výpočetního modulu na slot PCIe – šasi s osmi šachtami




Obrázek 3. Mapování zásuvného výpočetního modulu na slot PCIe – šasi se šesti šachtami

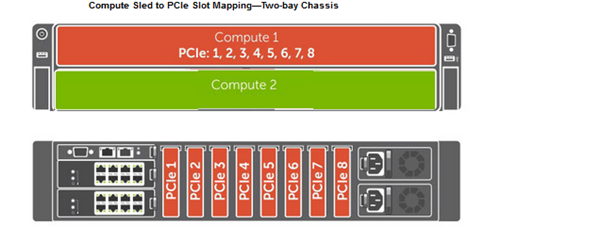

Obrázek 4 Mapování zásuvného výpočetního modulu na slot PCIe – šasi se dvěma šachtami




Obrázek 5. Mapování výpočetního zásuvného modulu na slot PCIe – šasi se třemi pozicemi.

4. Mapování slotu PCIe z výpočetního zásuvného modulu namapovaného na úložný zásuvný modul

Ve skříňových konfiguracích serveru PowerEdge FX2s, které podporují pouze výpočetní zásuvné moduly, jsou sloty PCIe mapovány pouze na výpočetní zásuvné moduly. Když jsou úložné zásuvné moduly nainstalované do skříně, sloty PCIe mapované na tyto pozice se automaticky přiřadí k výpočetním zásuvným modulům nainstalovaným v horních pozicích skříně. Funkce opětovného přiřazení slotu PCIe umožňuje změnit přiřazení slotů PCIe z výpočetních zásuvných modulů ve spodních pozicích do výpočetních zásuvných modulů v horních pozicích. Funkce opětovného přiřazení slotu PCIe se týká skříňových konfigurací se sloty úložiště nebo bez nich. Možnost opětovného přiřazení slotu PCIe můžete aktivovat nebo deaktivovat pomocí webového rozhraní CMC nebo rozhraní CMC WSMAN nebo RACADM.

Sloty PCIe se mapují na výpočetní zásuvné moduly následujícím způsobem:

• Šasi se čtyřmi pozicemi se dvěma výpočetními zásuvnými moduly o poloviční šířce a dvěma úložnými zásuvnými moduly – Každý výpočetní zásuvný modul o poloviční šířce je mapovaný na čtyři sloty PCIe. Obrázek 1
• Šasi se čtyřmi pozicemi s jedním výpočetním zásuvným modulem o poloviční šířce a třemi úložnými zásuvnými moduly – Výpočetní zásuvný modul o poloviční šířce je mapovaný na osm slotů PCIe. Obrázek 2
• Šasi se třemi pozicemi s jedním výpočetním zásuvným modulem o plné šířce a dvěma úložnými zásuvnými moduly – Výpočetní zásuvný modul o plné šířce je mapovaný na osm slotů PCIe. Obrázek 3
• Šasi se šesti pozicemi se čtyřmi výpočetními zásuvnými moduly o čtvrtinové šířce a dvěma úložnými zásuvnými moduly – Každý výpočetní zásuvný modul o čtvrtinové šířce se mapuje na dva sloty PCIe. Obrázek 4


Obrázek 1 Mapování slotů PCIe z výpočetních zásuvných modulů, které jsou namapované na zásuvné servery úložiště – šasi se čtyřmi šachtami.



Obrázek 2. Mapování slotu PCIe z výpočetního zásuvného modulu mapovaného na úložný zásuvný modul – šasi se čtyřmi zásuvkami (s jedním výpočetním zásuvným modulem).



Obrázek 3. Mapování slotu PCIe z výpočetního zásuvného modulu mapovaného na úložný zásuvný modul – šasi se třemi zásuvkami.



Obrázek 4 Mapování slotu PCIe z výpočetních zásuvných modulů, které se mapují na úložné zásuvné moduly – šasi se šesti pozicemi.

5. Mapování: Opětovné přiřazení slotu PCIe – pouze modely FX2s

Funkce opětovného přiřazení slotu PCIe umožňuje mapovat sloty PCIe, které jsou přiřazené k výpočetním zásuvným modulům ve spodních pozicích, na výpočetní zásuvné moduly v horních pozicích.
Možnost opětovného přiřazení slotu PCIe lze povolit nebo zakázat pomocí webového rozhraní CMC, rozhraní CMC WSMAN nebo RACADM. Před změnou nastavení opětovného přiřazení vypněte všechny výpočetní zásuvné moduly v šasi. Když po změně opětovného přiřazení zapnete výpočetní zásuvné moduly, sloty, které byly dříve přiřazeny k výpočetním zásuvným modulům ve spodní pozici, se namapují na odpovídající výpočetní zásuvné moduly v horní pozici.

Povolení opětovného přiřazení slotu PCIe v rozhraní CMC:

1. Přihlaste se do webového rozhraní CMC.
2. Přejděte na přehled PCIe, >nastavení Povolte >opětovné přiřazení slotu PCIe.

 Opětovné přiřazení slotu PCIe je také možné povolit nebo zakázat pomocí rozhraní RACADM.

Povolení opětovného přiřazení slotu PCIe:

racadm config -g cfgPCIe -o cfgPCIeReassignmentEnable 1

Zakázání opětovného přiřazení slotu PCIe:

racadm config -g cfgPCIe -o cfgPCIeReassignmentEnable 0<

Příklady:

1. Opětovné přiřazení sběrnice PCIe u modelu s plnou šířkou (FW) FC830:

Sloty PCIe mapované do zásuvného modulu FW 3 (sloty PCIe 1–4) jsou přiřazené k zásuvnému modulu 1. Zásuvný modul 1 je nyní mapovaný na sloty PCIe 1–8.

2. Opětovné přiřazení sběrnice PCIe u modelu s poloviční šířkou (HW) FC630:

Sloty PCIe namapované do zásuvného modulu 3 o poloviční šířce (sloty PCIe 5 a 6) se přiřadí k zásuvnému modulu 1. Zásuvný modul 1 je nyní mapován na sloty PCIe 5–8.
Sloty PCIe namapované na zásuvný modul 4 o poloviční šířce (sloty PCIe 1 a 2) se přiřadí k zásuvnému modulu 2. Zásuvný modul 2 je nyní mapovaný na sloty PCIe 1–4.





3. Opětovné přiřazení sběrnice PCIe u modelu se čtvrtinovou šířkou (QW) FC430:

Slot PCIe mapovaný do zásuvného modulu HW 3a (slot PCIe 6) je přiřazený k zásuvnému modulu 1a. Zásuvný modul 1a se nyní namapuje na sloty PCIe 6 a 8.
Slot PCIe namapovaný do zásuvného modulu 3b o čtvrtinové šířce (slot PCIe 5) se přiřadí k zásuvnému modulu 1b. Zásuvný modul 1b se nyní namapuje na sloty PCIe 5 a 7.
Slot PCIe namapovaný do zásuvného modulu 3c o čtvrtinové šířce (slot PCIe 2) se přiřadí k zásuvnému modulu 1c. Zásuvný modul 1c se nyní namapuje na sloty PCIe 2 a 4.
Slot PCIe namapovaný do zásuvného modulu 3d o čtvrtinové šířce (slot PCIe 1) se přiřadí k zásuvnému modulu 1d. Zásuvný modul 1d je nyní mapovaný na sloty PCIe 1 a 3.
