Jak identifikovat integrovaný videoport ve stolním počítači Dell
Shrnutí: Toto je rychlý a jednoduchý průvodce, který vám pomůže identifikovat, které porty na stolním počítači jsou vybaveny integrovanou grafickou kartou (GPU). Rozpoznejte, které porty využívají přidaný hardware, například vyhrazené grafické karty s procesorem a pamětí. Následující informace obsahují metody, které vám pomohou správně identifikovat videoporty. ...
Pokyny
Pokud je vyhrazená karta připojená od okamžiku, kdy vám společnost Dell dodala stolní počítač, nebo pokud se o připojení vyhrazené karty uvažuje, ujistěte se, že karta:
- je výkonnější než integrovaná grafická karta, kterou má nahradit,
- je vybavena několika porty pro nastavení více displejů,
- Správně zapadne do šasi a zajistí tak správné chlazení.
- Neodebírá nadměrné množství energie z napájecího zdroje (PSU)
Jak identifikovat integrovaný videoport na stolním počítači
Každý typ portu a konektoru lze rozpoznat pomocí barvy i tvaru. Je užitečné mít možnost vizuálně identifikovat různé porty a konektory v šasi. Na následujícím odkaze najdete návod s obrázky každého portu a konektoru na počítači Dell. (Průvodce obsahuje část, která se zabývá grafickými porty a videoporty. Například: Vše od starších portů, přes formát VGA (Video Graphics Adapter), DVI (Digital Video Interface), DP (DisplayPort), HDMI (High-Definition Multi-Media Interface) až po nejnovější porty Thunderbolt.) Při rozpoznávání jednotlivých portů a konektorů se podívejte do referenční příručky:

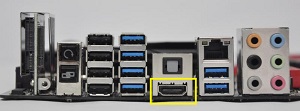

Dalším krokem je identifikovat, které porty jsou fyzicky součástí základní desky zařízení. (Včetně integrovaného videoportu.) Základní deska shromažďuje všechny vstupní a výstupní porty přímo k ní připojené do obdélníkového pruhu na zadní straně stolního počítače.
Prohlédněte si obdélník, který znázorňuje zadní část plochy. Bez ohledu na to, zda zařízení stojí na stole vzpřímeně (svisle) nebo naplocho (vodorovně), základní deska běží podél dlouhé osy obdélníkové zadní strany zařízení. Stejně jako pruh portů, které vyčnívají ze základní desky a jsou přístupné ze zadní strany stolního počítače.
Společnost Dell také poskytuje Stručnou úvodní příručku pro všechny počítače Dell. Tato příručka ukazuje schéma se všemi porty a důležitými funkcemi zařízení. Schéma je označeno vysvětlivkami a čísly, které se vztahují k seznamu zobrazujícímu, co je každá označená část. Tuto příručku si můžete stáhnout z následujícího odkazu. (Nezapomeňte zadat výrobní číslo nebo vybrat typ modelu stolního počítače, pro který je příručka určena.)
Pochopením, že když zařízení stojí vzpřímeně nebo na boku, je základní deska orientována podél dlouhé osy stolního počítače. Pomocí dodané vizuální příručky lze zjistit, které dodatečné grafické porty jsou integrované na základní desce.
Jak identifikovat videoporty na vyhrazené grafické kartě připojené ke stolnímu počítači
Běžným upgradem mnoha stolních počítačů je vyhrazená grafická karta s výkonným procesorem a vyhrazenou grafickou pamětí. Novější karty se připojují pomocí portu PCIe (Peripheral Component Interface express), zatímco starší karty používají port AGP (Accelerated Graphics Port).
Vyhrazené grafické karty mohou upgradovat zařízení na nejlepší možný grafický výstup. Určení, které porty a konektory budou nejvhodnější, může být matoucí. (Běžným pravidlem je použít nejnovější typ portu, který displej i karta podporují. Vznikají totiž novější porty a standardy s funkcemi, které starší porty nepodporují. Jelikož se neustále vyvíjí nové standardy, technologie grafiky je čím dál lepší a pokročilejší.)
Identifikujte různé porty podle toho, jak vypadají a kterým známým typům portů odpovídají. Následující odkaz obsahuje obrazovou příručku pro každý port a konektor v počítači Dell. Příručku použijte jako referenci při určování jednotlivých portů:
Pomocí následujících odkazů můžete získat další informace o výhodách a omezeních různých dostupných videoportů:
- Často kladené dotazy týkající se portu DisplayPort v počítači Dell
- Často kladené dotazy týkající se portu HDMI v počítači Dell
- Často kladené dotazy týkající se portu Thunderbolt v počítači Dell
Mezi vyhrazeným grafickým čipem a vyhrazenou grafickou kartou existuje rozdíl.
Vyhrazený grafický čip je čip grafického procesoru na základní desce, navíc vedle integrovaného grafického procesoru. (Většinou se vyskytuje v šasi stolních počítačů All-in-One nebo Micro. Jedná se o pevnou součást základní desky.)
Vyhrazená grafická karta je externí karta s grafickým procesorem a videopamětí instalovanou na kartě. Samotnou kartu lze do stolního počítače přidat pomocí rozšiřujících slotů základní desky. (Karta může zabírat více než jeden z dostupných rozšiřujících slotů. Při pozdějším upgradu na lepší kartu ji lze vyměnit.)
Prohlédněte si obdélník, který znázorňuje zadní část zařízení. Rozšiřující sloty jsou umístěny podél kratší strany zadní části stolního počítače, stejně jako jakákoliv karta připojená k rozšiřujícímu slotu. Bez ohledu na to, zda je šasi ve svislé poloze nebo na boku, identifikujte rozšiřující sloty a vyhrazené karty podle kratší osy.
Upozorňujeme, že v závislosti na typu šasi stolního počítače jsou některé rozšiřující sloty menší než běžné sloty.
Tyto dva typy slotu se označují jako plná výška a poloviční výška. (Oba dva se nachází podél kratší strany šasi.)
To může ovlivnit typ karty, kterou lze připojit. Před zakoupením zkontrolujte, zda karta pasuje do šasi.
Stručná úvodní příručka společnosti Dell, zmíněná v první části, pomáhá určit, kde se na stolním počítači nacházejí rozšiřující sloty.
Zejména si pamatujte, že pokud je port na kartě, lze ji ze zařízení odebrat. Integrovaný grafický procesor je součástí základní desky a nelze jej odebrat, ale lze jej zakázat v systému BIOS. (Nezapomeňte na naše doporučené vzorové postupy při demontáži nebo montáži jakýchkoli dílů na plochu.)
