PowerFlex: Síťové karty SVM mohou být během převodu SVM nesprávně přiřazeny

Shrnutí: Během procesu převodu SVM mohou být síťové karty SVM přiřazeny nesprávně.

Tento článek se vztahuje na Tento článek se nevztahuje na Tento článek není vázán na žádný konkrétní produkt. V tomto článku nejsou uvedeny všechny verze produktu.
Podívejte se na další zdroje

Příznaky

Uživatel nemůže upgradovat ani převést primární MDM (poslední MDM) během převodu SVM, protože podsítě nemohou komunikovat.



Scénář

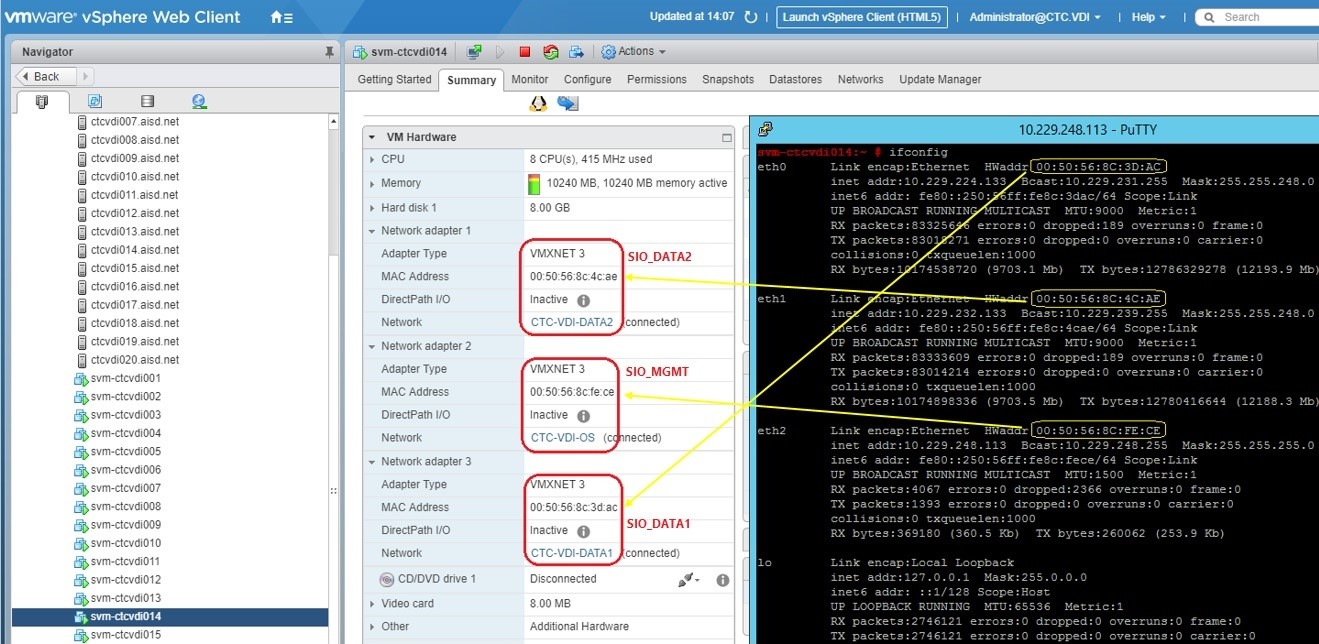

Síťové karty byly po konverzi SVM nesprávně seřazeny:
Síťové karty byly po konverzi SVM nesprávně seřazeny



Existují dva možné scénáře:

Scénář #1 – Primární síťové karty dat přepnuté síťové karty v různých podsítích (nejsou směrovatelné):

Při pohledu na query_cluster výstup vidíme, že IP adresy primárního MDM jsou v opačném pořadí než Sekundární:

Primary MDM:
    Name: Secondary_MDM2, ID: 0x6a3e3168772f4322
        IP Addresses: 10.128.8.62, 10.128.0.62, Management IP Addresses: 10.63.193.162, Port: 9011, Virtual IP interfaces: eth1, eth2
Secondary MDMs:
    Name: Secondary_MDM1, ID: 0x3faea7c32806b951
        IP Addresses: 10.128.0.61, 10.128.8.61, Management IP Addresses: 10.63.193.161, Port: 9011, Virtual IP interfaces: eth1, eth2
    Name: Primary_MDM, ID: 0x02d885dd7c5fc180
        IP Addresses: 10.128.0.60, 10.128.8.60, Management IP Addresses: 10.63.193.160, Port: 9011, Virtual IP interfaces: eth1, eth2



Výstup primárního rozhraní MDM, který se může lišit podle operačního systému (OS), ukazuje, že eth1 je v podsíti 10.128.0.x a eth2 je v podsíti 10.128.8.x ve stejném pořadí jako sekundární:

eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.63.193.162  netmask 255.255.255.128  broadcast 10.63.193.255
eth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 9000
        inet 10.128.0.62  netmask 255.255.248.0  broadcast 10.128.7.255
eth2: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 9000
        inet 10.128.8.62  netmask 255.255.248.0  broadcast 10.128.15.255



Scénář #2 – přepnuté síťové karty primárního správce a datových IP adres:

Výstup primárního rozhraní MDM, který se může lišit podle operačního systému, ukazuje, že eth0 obsahuje IP adresu MGMTa eth[1|2] IP adresy DATA1 a DATA2:

eth0      Link encap:Ethernet  HWaddr 00:50:56:91:97:CD
          inet addr:10.202.5.13  Bcast:10.202.5.255  Mask:255.255.255.0
eth1      Link encap:Ethernet  HWaddr 00:50:56:91:3A:FB
          inet addr:192.168.152.28  Bcast:192.168.159.255  Mask:255.255.248.0
eth2      Link encap:Ethernet  HWaddr 00:50:56:91:4E:57
          inet addr:192.168.160.28  Bcast:192.168.167.255  Mask:255.255.248.0



Výstup sekundárního rozhraní MDM, který se může lišit podle operačního systému, ukazuje, že eth0 obsahuje IP adresu DATA1 a eth[1|2] IP adresu DATA2 a MGMT:

eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 9000
        inet 192.168.152.27  netmask 255.255.248.0  broadcast 192.168.159.255
eth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 9000
        inet 192.168.160.27  netmask 255.255.248.0  broadcast 192.168.167.255
eth2: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 10.202.5.12  netmask 255.255.255.0  broadcast 10.202.5.255



Při pohledu na query_cluster output, každý uzel očekává použití eth1 a eth2 pro VIP:

Master MDM:
    Name: agent-svm-de1801vmwesx002, ID: 0x52cd360827eb8e63
        IPs: 192.168.152.28, 192.168.160.28, Management IPs: 10.202.5.13, Port: 9011, Virtual IP interfaces: eth1, eth2
        Version: 2.6.11000
Slave MDMs:
    Name: agent-svm-de1801vmwesx001, ID: 0x361d56fd178799e0
        IPs: 192.168.160.27, 192.168.152.27, Management IPs: 10.202.5.12, Port: 9011, Virtual IP interfaces: eth1, eth2
        Status: Normal, Version: 2.6.11000



Důsledky

Vzhledem k tomu, že podsítě nemohou komunikovat, může v případě paniky nebo převzetí služeb při selhání dojít k DU.



Příčina

K tomuto problému může dojít, pokud je šablona upravena před spuštěním postupu upgradu/převodu.



Řešení

Určete správné zarovnání a změňte síťové karty tak, aby odpovídaly. PowerFlex má obvykle výchozí nastavení:

ETH0=sio_mgmt
ETH1=sio_data1
ETH2=sio_datat2



Kroky pro změny eth[0|1|2]:

  1. Přepněte cluster do jednoduchého režimu (musíme jej odebrat a znovu přidat se správným pořadím IP adres).
  2. Upravte skripty /etc/sysconfig/network-scripts/ifcfg-eth* v sekundárním MDM tak, aby odpovídaly aktuálnímu pořadí primárního MDM (MGMT na eth0, DATA1 na eth1, DATA2 na eth2)
  3. Přepněte SDS, který se nachází v aktuálním sekundárním MDM, do režimu údržby (MM), protože při restartu měníme IP adresy
  4. Restartujte SVM, který byl umístěn do MM
  5. Po opětovném připojení k tomuto uzlu ověřte, že IP adresy jsou ve stejném pořadí jako aktuální primární MDM, jak je uvedeno v kroku #2
  6. Ujistěte se, že je SDS znovu připojen, a poté ukončete MM
  7. Odeberte sekundární uzel MDM, který jsme právě restartovali z clusteru MDM.
  8. Znovu přidejte jako pohotovostní MDM a ujistěte se, že pořadí IP adres v "new_mdm_ip" odpovídá aktuálnímu primárnímu (DATA1, DATA2)
  9. Přepnutí zpět do režimu se 3 / 5 uzly
  10. Ověřte, že je cluster v pořádku a synchronizovaný.
  11. Přepnutí vlastnictví MDM
  12. Jakmile je vlastnictví MDM přepínače úspěšné, přejděte k poslednímu zbývajícímu uzlu pro upgrade/konverzi SVM



Dotčené verze

VxFlex OS 3.0.x

Opraveno ve verzi

Operační systém VxFlex 3.0.1.5

PowerFlex 3.5.1.3

PowerFlex 3.6.0.327

PowerFlex 4.0.0.1003



Dotčené produkty

PowerFlex rack, PowerFlex Appliance, PowerFlex custom node, PowerFlex Software
Vlastnosti článku
Číslo článku: 000225313
Typ článku: Solution
Poslední úprava: 30 Dec 2025
Verze:  3
