PowerEdge: CPU 1-machine Check Error on 13G with Intel Grantly when write data CRC enabled

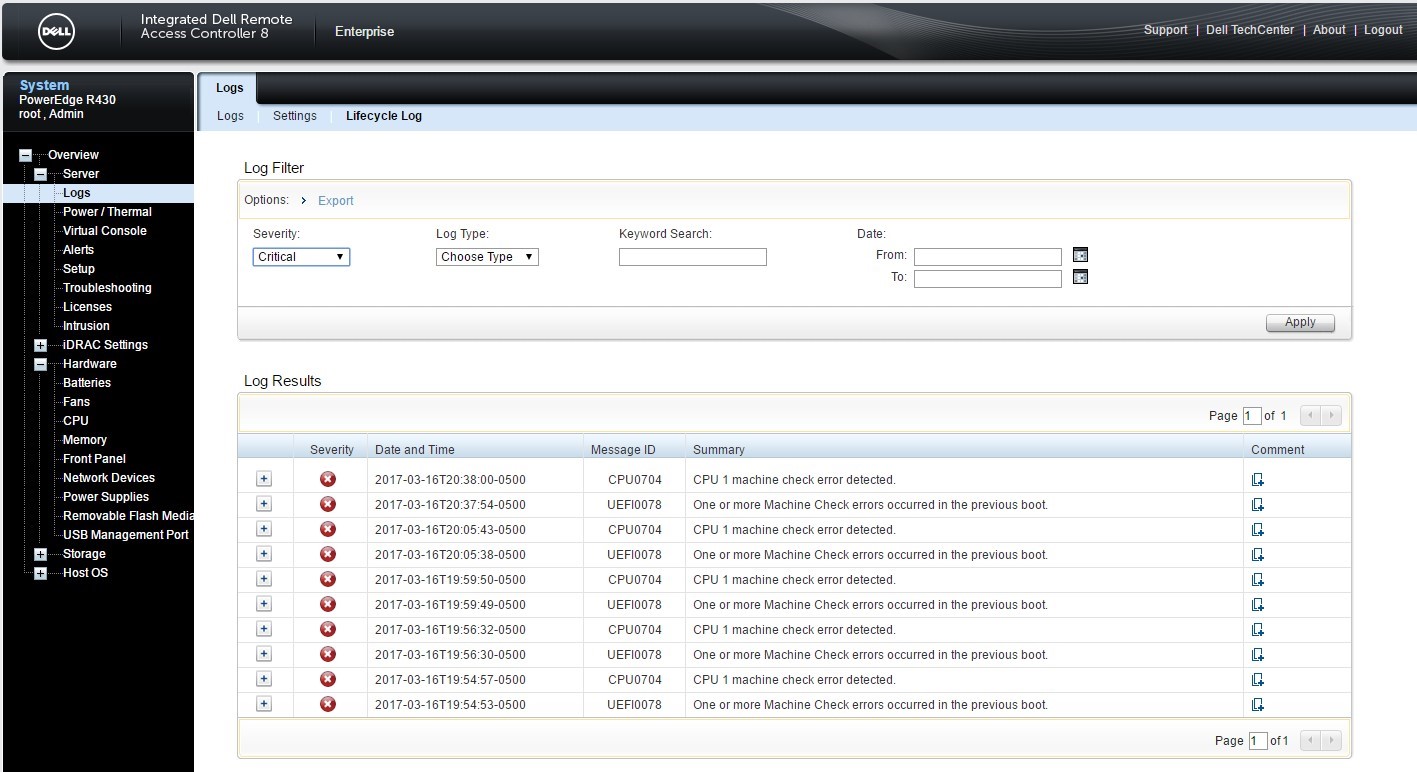

Tijdens de EST-tests van Q2FY18 vond EST het logboek "CPU 1 machine check detected" als foto [1] in de R430 server bij elke warme start nadat de BIOS-instelling "Write Data CRC" was gewijzigd van standaard (Disable) naar Enable.

1. Dit probleem kan worden gereproduceerd in de toestand 'Dell 13G servers (sinds MLK RTS) en Intel Grantley CRB'.
2. De functie "Write Data CRC" is gedefinieerd op basis van de DDR4-specificatie en is geïntroduceerd sinds de Broadwell-CPU van Intel.
3. De optie "Write Data CRC" staat op de pagina van "F2 (System Setup)" -> "System BIOS" -> "System Profile Settings" -> "Custom", de standaardinstelling is uitgeschakeld waardoor de dosis dit probleem niet veroorzaakt.
4. Geen POST reageert niet meer en heeft geen functionele impact op dit symptoom, alleen "CPU 1 machine check error detected" geregistreerd.

[1]



De oorzaak is

1. De functie die WrCRC inschakelt wordt niet uitgevoerd in het WarmBootFast opstartpad. WrCRC is niet volledig ingeschakeld en veroorzaakt het probleem.
2. Intel is van plan de oplossing te introduceren in de volgende versie van MRC. De volgende versie van MRC wordt naar verwachting eind mei uitgebracht (doel in het BIOS van Q3FY18).

1. Vervang geen hardware
2. De oorzaak is WrCRC functie (indien ingeschakeld) niet wordt uitgevoerd in de WarmBootFast Opstartpad WrCRC is niet volledig ingeschakeld en activeert het logboek.
3. De oplossing is opgenomen in de BIOS 2.5.4-versie.
