Avamar : Présentation de la configuration réseau Avamar Gen4s

• Tous les nœuds (stockage et utilitaire) doivent avoir la même connexion que dans la figure ci-dessous
• Nœuds utilitaires et de stockage connectés via BOND0 (eth0+eth2) aux commutateurs clients externes
• Les nœuds utilitaires et de stockage sont connectés via BOND1 (eth1+eth3) aux commutateurs internes (commutateur-A + commutateur-B)
• Le nœud accélérateur ne se connecte pas au commutateur interne

• Les liaisons peuvent être configurées en tant qu’équilibrage de charge ou actif-passif (mais Avamar prend uniquement en charge actif-passif).
  • Équilibrage: Le trafic réseau est équilibré sur les contrôleurs d’interface réseau (NIC) de la machine
  • Actif et passif : Un contrôleur d’interface réseau (NIC) est actif tandis qu’une autre NIC est en veille. Si la carte réseau active tombe en panne, une autre carte réseau devient active. Cela prend en charge la tolérance de panne
  • Active-Backup offre une tolérance de panne sans équilibrage de charge et envoie tous les paquets via l’interface active unique. L’interface change uniquement en cas d’échec de l’interface active.

cat /proc/net/bonding/bond0

cat /proc/net/bonding/bond1

Exemple de liaison d’équilibrage de charge (non prise en charge dans Avamar) :

cat /proc/net/bonding/bond1 | grep Mode

Bonding Mode: adaptive load balancing

Exemple de liaison de sauvegarde active :

cat /proc/net/bonding/bond1 | grep Mode

Bonding Mode: fault-tolerance (active-backup)

Pour les configurations haute disponibilité, ainsi que les options de trafic de réplication et de gestion :

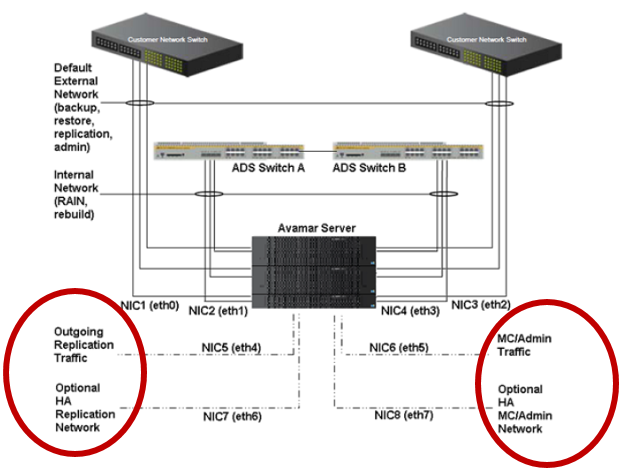

Un réseau dédié peut être configuré pour la réplication sortante ou le trafic d’administration comme illustré dans la figure ci-dessous :

Configuration du port RMM (Remote Monitoring and Management) :

• Remote Monitoring & Management (RMM) est un logiciel applicatif de gestion à distance
• Sur un nœud Avamar, un service s’exécute sur chaque nœud afin de fournir des outils de surveillance, de dépannage et éventuellement de réparation sur le réseau du client
• RMM peut être configuré en tant que port partagé ou port dédié

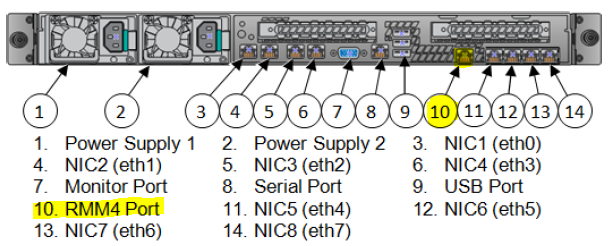

La figure ci-dessous est un exemple de port dédié :

• Si la fonctionnalité RMM4 est utilisée et définie sur partagée, le port partagé par défaut est NIC1 (eth0) sur chaque nœud.

Pour vérifier les paramètres RMM, utilisez les commandes ci-dessous pour le canal approprié

Pour le port partagé (canal 1) :

mapall --user=root --noerror --all+ 'ipmitool lan print 1 | egrep "Address|Mask|Gateway" | egrep -v "MAC|Backup" '

--Ou--

mapall --noerror --user=root --all+ 'hostname && ipmitool lan print 1 | grep "IP\|Mask" |grep -v "Header\|Source"'

Pour le port dédié (canal 3) :

mapall --user=root --noerror --all+ 'ipmitool lan print 3 | egrep "Address|Mask|Gateway" | egrep -v "MAC|Backup" '

--Ou--

mapall --noerror --user=root --all+ 'hostname && ipmitool lan print 3 | grep "IP\|Mask" |grep -v "Header\|Source"'

• Pour plus d’informations sur les configurations réseau, consultez les articles ci-dessous :
• Pour la grille à nœud unique Gen4 :  Guide d’installation client d’AvamarDatastore Gen4 Single Node (page 34)
• Pour la grille à plusieurs nœuds Gen4 :  Guide d’installation clientd’Avamar Datastore Gen4 à plusieurs nœuds (page 45)
• Pour la grille Gen4s à nœud unique et à plusieurs nœuds : Guide de référence complet d’Avamar Datastore Gen4S (Chapitre 3, Page 29)
