Latitude 12 Rugged Extreme 7212: お使いのコンピューターのビジュアル ガイド
Summary: この記事では、Dell Latitude 12 Rugged Extreme 7212タブレットの外部ポートと機能について説明します。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
メモ: 各箇所に関する詳しい説明については、www.dell.com/manualsのシステム マニュアルを参照してください。
次の記事では、Latitude 12 Rugged Extreme 7212タブレット コンピューターの外部ポートと機能についてのビジュアル ガイドを提供します。
目次:
前面図

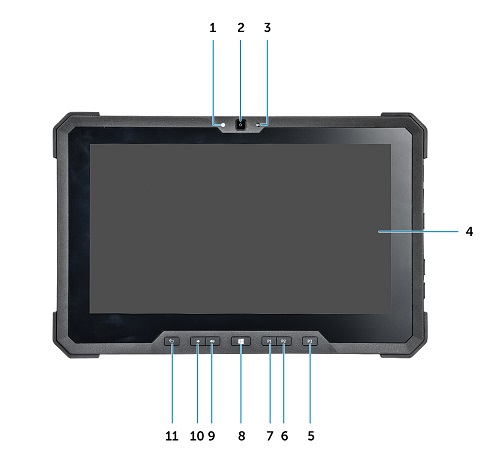

（図1：前面図）
| 1 | カメラ ステータスLED | 2 | カメラ |
| 3 | 環境照明センサー | 4 | LCD ディスプレイ |
| 5 | 設定可能なボタン3 | 6 | 設定可能なボタン2 |
| 7 | 設定可能なボタン1 | 8 | Windowsボタン |
| 9 | ボリュームアップボタン | 10 | ボリュームダウンボタン |
| 11 | 画面回転ロック ボタン |
背面図

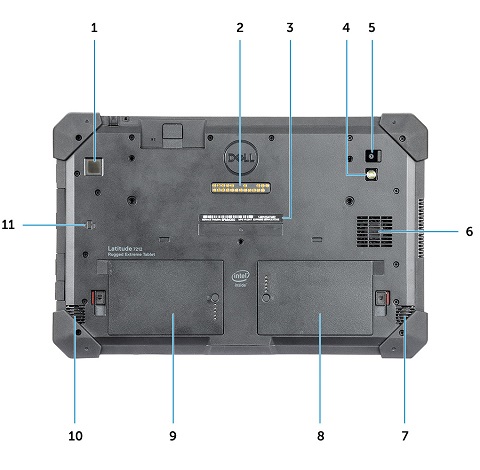

（図2：背面図）
| 1 | 指紋リーダー | 2 | エクスパニオンモジュールのポゴピン |
| 3 | サービス タグ ラベル | 4 | カメラ フラッシュ レンズ |
| 5 | 背面カメラ | 6 | クワッド冷却吸気口 |
| 7 | スピーカ | 8 | バッテリー1 |
| 9 | バッテリー2 | 10 | スピーカ |
| 11 | 非接触型スマート カード リーダー |
上面図

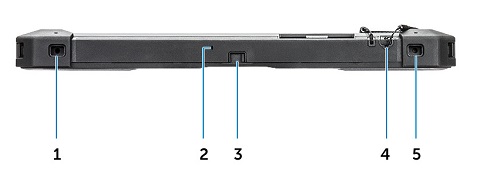

（図3：上面図）
| 1 | ドックガイド スロット | 2 | マイク |
| 3 | カメラ シャッターのスイッチ | 4 | ストラップ コネクター スロット(タッチペン用) |
| 5 | アクセサリ接続ポイント |
底面図

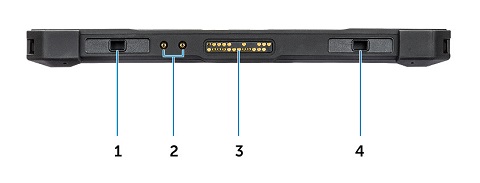

（図4：底面図）
| 1 | ドッキング固定クリップ | 2 | 無線アンテナ パススルー コネクター |
| 3 | ドッキング ポゴピン | 4 | ドッキング固定クリップ |
左側面図

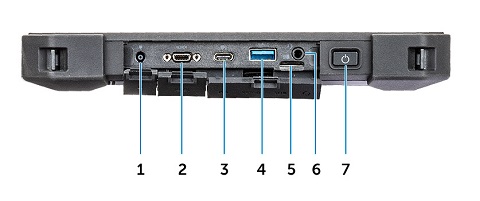

（図5：左側面図）
| 1 | 電源コネクター | 2 | マイクロ シリアル コネクター |
| 3 | USB 3.1 Gen1 Type-Cコネクター | 4 | USB 3.0コネクタ |
| 5 | microSDカード リーダー | 6 | ヘッドセットコネクタ |
| 7 | 電源ボタン |
右側面図

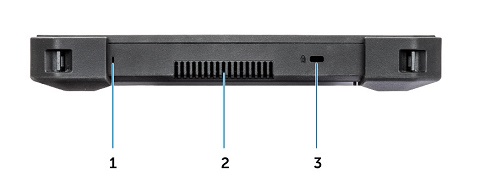

（図6：右側面図）
| 1 | マイク | 2 | クワッド冷却通気口 |
| 3 | セキュリティケーブルスロット |
ACアダプター図
(図7 45W ACアダプターの図)
| タイプ45Wシリーズ | 仕様 |
| 入力電圧 | 100 V AC～240 V AC |
| 出力電流 | 2.31 A - 45 W |
| 出力電圧 | 19.5 V DC |
その他の情報:
- Latitude 12 Rugged Extreme 7212のドッキングおよび周辺機器オプション
- Latitude 12 Rugged Extreme 7212タブレットのボタンと入力方法に関するガイド
- Latitude 12 Rugged Extreme 7212タブレット マニュアル
