Obrazová příručka k počítači Dell OptiPlex 3040
Summary: Tento článek obsahuje obrazovou příručku pro modely Dell OptiPlex 3040, Micro, SFF a Mini Tower.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
Obsah:
- Šasi MFF (Micro), pohled zepředu
- Šasi MFF (Micro), pohled zezadu
- Uspořádání šasi SFF (Small Form Factor), pohled zepředu
- Uspořádání šasi SFF (Small Form Factor), pohled zezadu
- Šasi Mini-Tower (MT), pohled zepředu
- Šasi Mini-Tower (MT), pohled zezadu
Poznámka: Podrobnější popis jednotlivých částí najdete v systémových příručkách na www.dell.com/support/manuals.

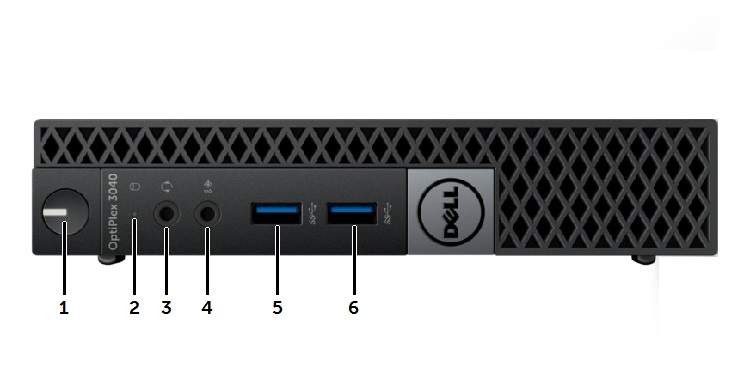

1. Šasi MFF (Micro), pohled zepředu
| 1 | Tlačítko napájení, kontrolka napájení | 2 | Kontrolka činnosti disku |
| 3 | Univerzální zvukový konektor | 4 | Konektor Line-in pro mikrofon |
| 5 | Konektor USB 3.0 | 6 | Konektor USB 3.0 |

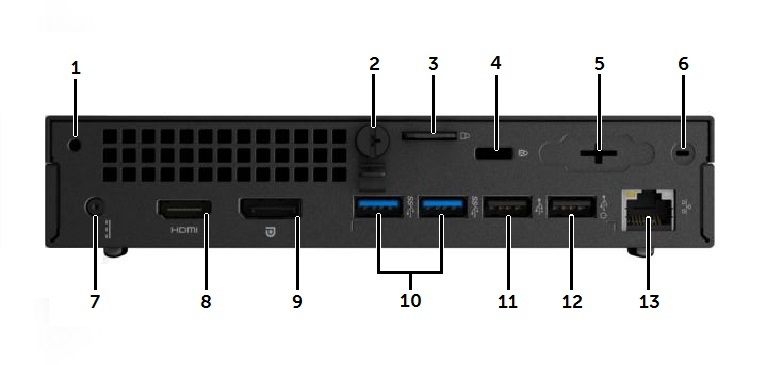

2. Šasi MFF (Micro), pohled zezadu
| 1 | Otvor pro šroub příslušenství | 2 | Křídlatý šroub krytu |
| 3 | Bezpečnostní kroužek pro zámek | 4 | Uzamykací slot Kensington |
| 5 | Volitelný konektor VGA nebo port I/O | 6 | Umístění konektoru SMA antény Wi-Fi |
| 7 | Napájecí konektor DC (napájení) | 8 | Konektor HDMI |
| 9 | Konektor DisplayPort | 10 | Konektory USB 3.0 (x2) |
| 11 | Konektor USB 2.0 | 12 | Konektor USB 2.0 s funkcí probuzení |
| 13 | Síťový konektor RJ45 |

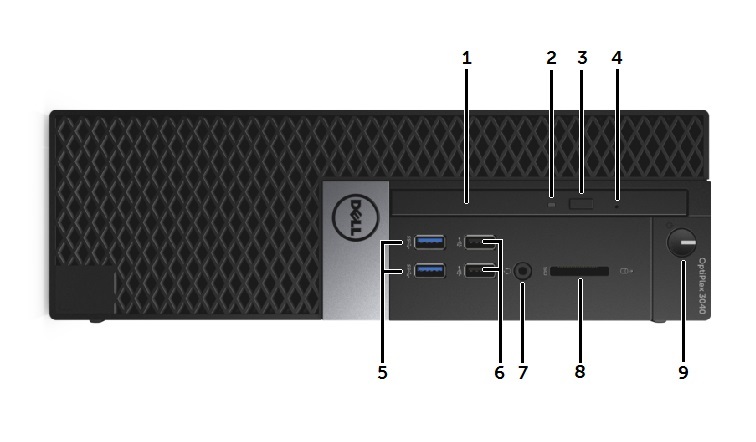

3. Uspořádání šasi SFF (Small Form Factor), pohled zepředu
| 1 | Optická jednotka | 2 | Kontrolka LED optické jednotky |
| 3 | Tlačítko vysunutí optické jednotky | 4 | Otvor pro nouzové vysunutí optické jednotky |
| 5 | 2x konektor USB 3.0 | 6 | 2x konektor USB 2.0 |
| 7 | Kombinovaný konektor pro sluchátka/mikrofon | 8 | Slot pro kartu SD |
| 9 | Tlačítko napájení, kontrolka napájení |

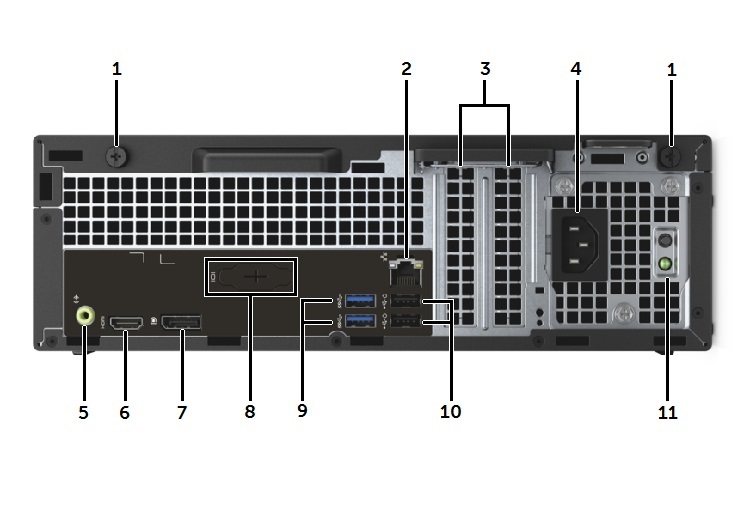

4. Uspořádání šasi SFF (Small Form Factor), pohled zezadu
| 1 | Křídlaté šrouby pro uvolnění krytu | 2 | Síťový konektor RJ45 |
| 3 | Rozšiřující sloty (x2) | 4 | Konektor napájení střídavým proudem |
| 5 | Konektor výstupu zvuku | 6 | Konektor HDMI |
| 7 | Konektor DisplayPort | 8 | Volitelný konektor VGA nebo port I/O |
| 9 | Konektory USB 3.0 (x2) | 10 | Konektory USB 2.0 (x2) s funkcí probuzení |
| 11 | Tlačítko testu napájecího zdroje a kontrolka LED |

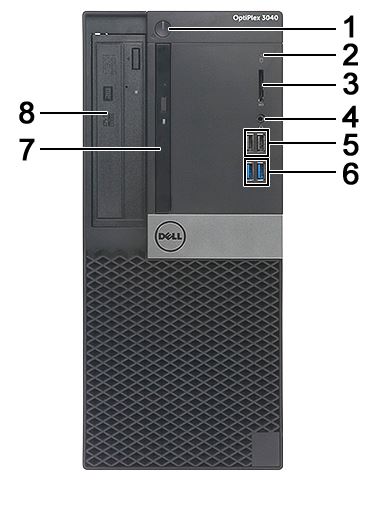

5. Šasi Mini-Tower (MT), pohled zepředu
| 1 | Tlačítko napájení a kontrolka LED napájení | 2 | Indikátor LED činnosti pevného disku |
| 3 | Slot pro kartu SD | 4 | Kombinovaný zvukový konektor |
| 5 | Konektory USB 2.0 (x2) | 6 | Konektory USB 3.0 (x2) |
| 7 | Pozice jednotky tenkého typu (volitelné příslušenství) | 8 | 5,25palcová pozice na disk (volitelné příslušenství) |

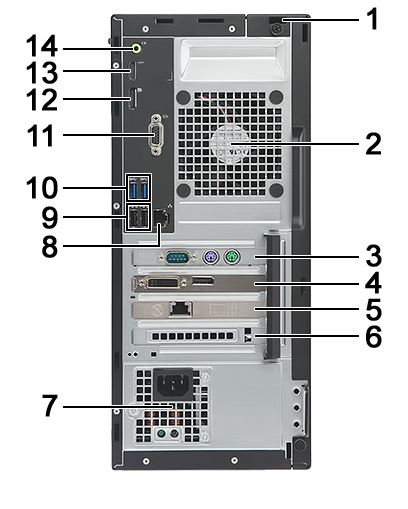

6. Šasi Mini-Tower (MT), pohled zezadu
| 1 | Uzamykací slot Kensington | 2 | Ventilátor systému |
| 3 | Slot rozšiřující desky PCIe x1 | 4 | Slot rozšiřující desky PCIe x16 |
| 5 | Slot rozšiřující desky PCIe x1 | 6 | Slot rozšiřující desky PCIe x1 |
| 7 | Power Supply Unit (napájecí zdroj) | 8 | Síťový konektor RJ45 |
| 9 | Konektory USB 2.0 (x2) | 10 | Konektory USB 3.0 (x2) |
| 11 | Volitelný konektor VGA nebo port I/O | 12 | Konektor DisplayPort |
| 13 | Konektor HDMI | 14 | Konektor zvukového výstupu |
