Guida visiva di Dell OptiPlex 3040
Summary: Questo articolo fornisce una guida visiva per i modelli Dell OptiPlex 3040, Micro, SFF e Mini Tower.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
Sommario:
- Vista anteriore dello chassis micro
- Vista posteriore dello chassis micro
- Vista anteriore dello chassis con fattore di forma ridotto
- Vista posteriore dello chassis con fattore di forma ridotto
- Vista anteriore dello chassis mini-tower
- Vista posteriore dello chassis mini-tower
Nota: Per una descrizione più dettagliata di ciascuna posizione, consultare i manuali di sistema all'www.dell.com/support/manuals.
1. Vista anteriore dello chassis micro
| 1 | Tasto di accensione, indicatore di alimentazione | 2 | Indicatore attività dell'unità |
| 3 | Connettore jack audio universale | 4 | Connettore Line-in/microfono |
| 5 | Connettore USB 3.0 | 6 | Connettore USB 3.0 |

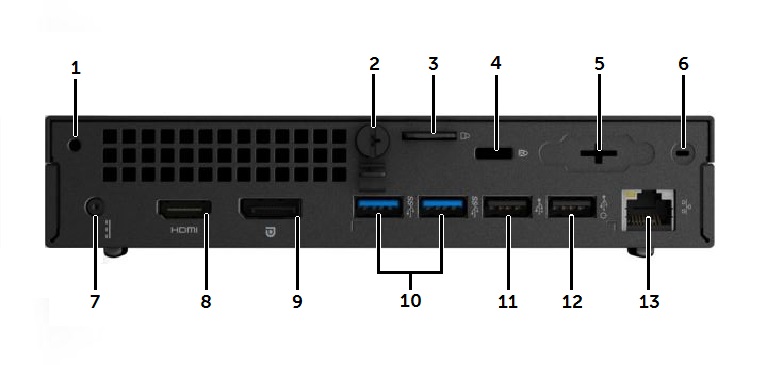

2. Vista posteriore dello chassis micro
| 1 | Foro per la vite dell'accessorio | 2 | Vite a testa zigrinata del coperchio |
| 3 | Anello di sicurezza per lucchetto | 4 | Slot per blocco Kensington |
| 5 | Connettore VGA o porta I/O opzionali | 6 | Posizione del connettore SMA dell'antenna Wi-Fi |
| 7 | Connettore di ingresso CC (alimentazione) | 8 | Connettore HDMI |
| 9 | Connettore DisplayPort | 10 | Connettori USB 3.0 (2) |
| 11 | Connettore USB 2.0 | 12 | Connettore USB 2.0 con funzione Wake |
| 13 | Connettore di rete RJ45 |

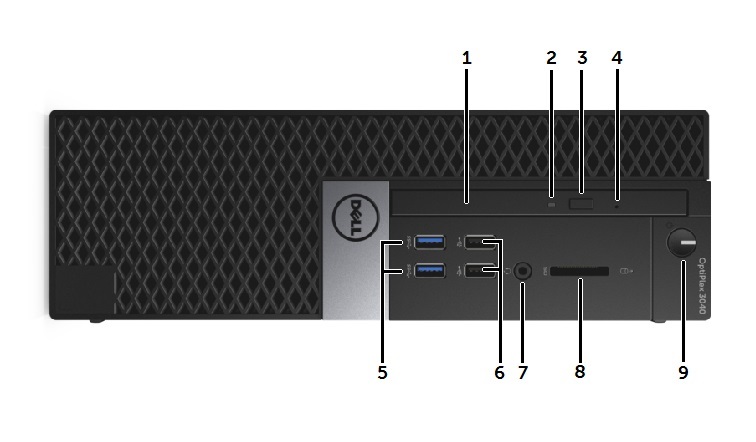

3. Vista anteriore dello chassis con fattore di forma ridotto
| 1 | Unità ottica | 2 | LED dell'unità ottica |
| 3 | Pulsante di espulsione unità ottica | 4 | Foro per l'espulsione di emergenza dell'unità ottica |
| 5 | Connettore USB 3.0 (x2) | 6 | Connettore USB 2.0 (x2) |
| 7 | Connettore combo cuffie/microfono | 8 | Slot per schede SD |
| 9 | Tasto di accensione, indicatore di alimentazione |

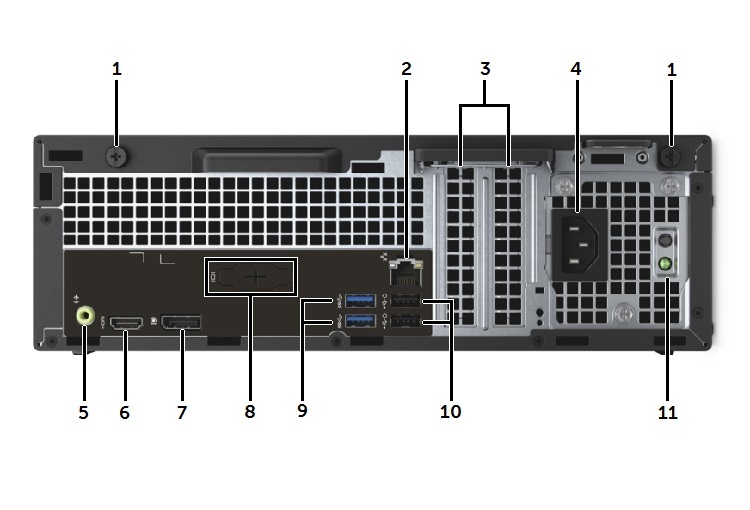

4. Vista posteriore dello chassis con fattore di forma ridotto
| 1 | Viti a testa zigrinata per il rilascio del coperchio | 2 | Connettore di rete RJ45 |
| 3 | Slot di espansione (x2) | 4 | Connettore di alimentazione CA |
| 5 | Connettore di uscita audio | 6 | Connettore HDMI |
| 7 | Connettore DisplayPort | 8 | Connettore VGA o porta I/O opzionali |
| 9 | Connettori USB 3.0 (2) | 10 | Connettori USB 2.0 (2) con funzione Wake |
| 11 | Pulsante e LED di prova dell'alimentatore |

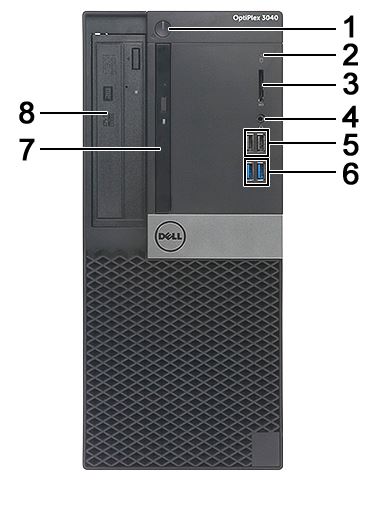

5. Vista anteriore dello chassis mini-tower
| 1 | Pulsante di accensione e LED di alimentazione | 2 | LED di attività del disco rigido |
| 3 | Slot per schede SD | 4 | Connettore audio combinato |
| 5 | Connettori USB 2.0 (2) | 6 | Connettori USB 3.0 (2) |
| 7 | Drive bay di tipo slim (opzionale) | 8 | Drive bay da 5,25 pollici (opzionale) |

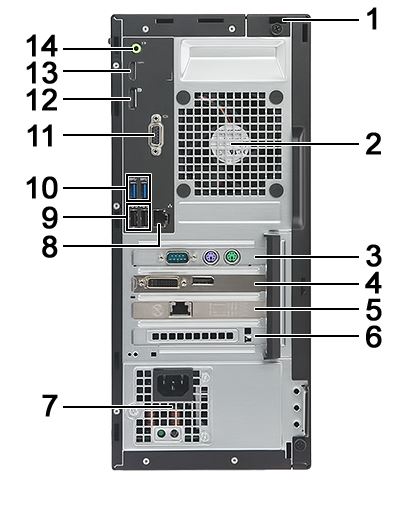

6. Vista posteriore dello chassis mini-tower
| 1 | Slot per blocco Kensington | 2 | Ventola del sistema |
| 3 | Slot della scheda di espansione PCIe x1 | 4 | Slot della scheda di espansione PCIe x16 |
| 5 | Slot della scheda di espansione PCIe x1 | 6 | Slot della scheda di espansione PCIe x1 |
| 7 | Unità di alimentazione | 8 | Connettore di rete RJ45 |
| 9 | Connettori USB 2.0 (2) | 10 | Connettori USB 3.0 (2) |
| 11 | Connettore VGA o porta I/O opzionali | 12 | Connettore DisplayPort |
| 13 | Connettore HDMI | 14 | Connettore Line-out audio |
