Dell OptiPlex 3040 Görsel Rehberi
Summary: Bu makalede, Dell OptiPlex 3040, Micro, SFF ve Mini Tower modelleri için Görsel Rehber sağlanmaktadır.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
İçindekiler:
- Mikro Kasanın (MFF) Önden Görünümü
- Mikro Kasanın (MFF) Arkadan Görünümü
- Küçük Form Faktörlü Kasanın (SFF) Önden Görünümü
- Küçük Form Faktörlü Kasanın (SFF) Arkadan Görünümü
- Mini Tower Kasanın (MT) Önden Görünümü
- Mini Tower Kasanın (MT) Arkadan Görünümü
Not: Her bir konumla ilgili daha ayrıntılı açıklama için www.dell.com/support/manuals adresindeki sistem kılavuzlarına gidin.

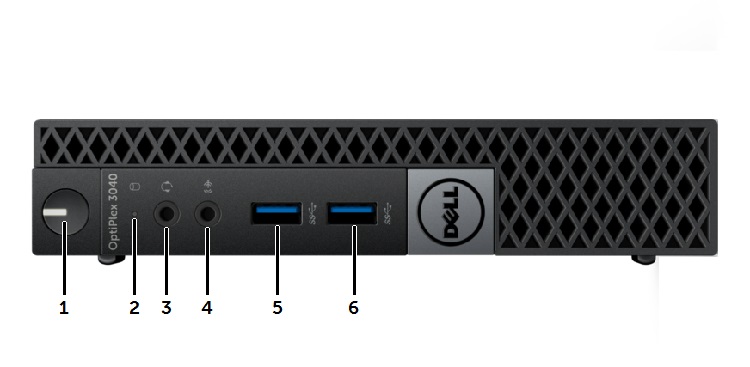

1. Mikro Kasanın (MFF) Önden Görünümü
| 1 | Güç Düğmesi, Güç Işığı | 2 | Sürücü Etkinliği Işığı |
| 3 | Evrensel Ses Jakı Konnektörü | 4 | Ses Giriş Hattı Mikrofon Konnektörü |
| 5 | USB 3.0 Konnektörü | 6 | USB 3.0 Konnektörü |

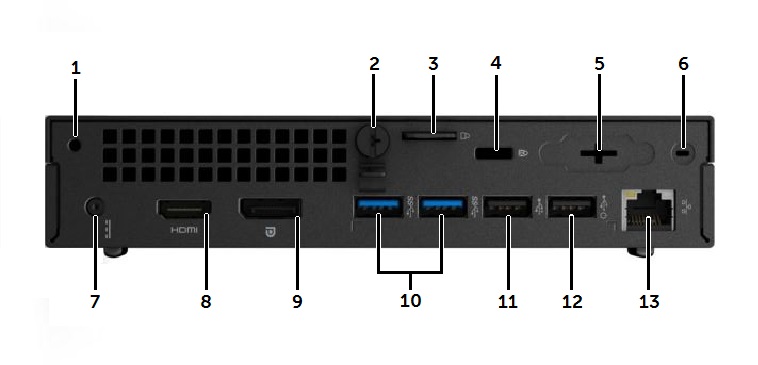

2. Mikro Kasanın (MFF) Arkadan Görünümü
| 1 | Aksesuar Vida Deliği | 2 | Kapak Kelebek Vidası |
| 3 | Asma Kilit Güvenlik Halkası | 4 | Kensington Kilit Yuvası |
| 5 | İsteğe bağlı VGA konnektörü veya G/Ç bağlantı noktası | 6 | Wi-Fi Anteni SMA Konnektörü konumu |
| 7 | DC Girişi Güç Konnektörü | 8 | HDMI Konnektörü |
| 9 | DisplayPort Konnektörü | 10 | USB 3.0 Konnektörleri (x2) |
| 11. | USB 2.0 Konnektörü | 12 | Uyandırma fonksiyonlu USB 2.0 Konnektörü |
| 13 | RJ45 Ağ Konnektörü |
3. Küçük Form Faktörlü Kasanın (SFF) Önden Görünümü
| 1 | Optik Sürücü | 2 | Optik Sürücü LED'i |
| 3 | Optik Sürücü Çıkarma Düğmesi | 4 | Optik Sürücü Acil Çıkartma Pim Deliği |
| 5 | USB 3.0 Konnektörü (x2) | 6 | USB 2.0 Konnektörü (x2) |
| 7 | Kulaklık/mikrofon kombo konnektörü | 8 | SD Kart Yuvası |
| 9 | Güç Düğmesi, Güç Işığı |

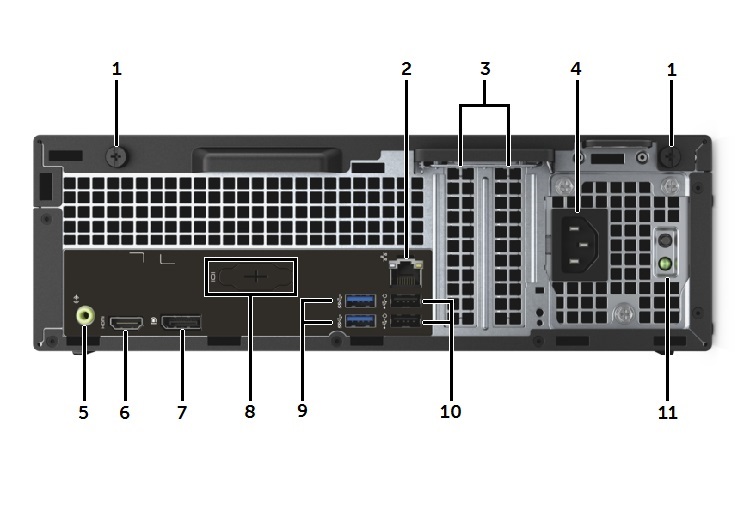

4. Küçük Form Faktörlü Kasanın (SFF) Arkadan Görünümü
| 1 | Kapak Serbest Bırakma Kelebek Vidaları | 2 | RJ45 Ağ Konnektörü |
| 3 | Genişletme Yuvaları (x2) | 4 | AC Güç Konnektörü |
| 5 | Ses Çıkış Konnektörü | 6 | HDMI Konnektörü |
| 7 | DisplayPort Konnektörü | 8 | İsteğe bağlı VGA konnektörü veya G/Ç bağlantı noktası |
| 9 | USB 3.0 Konnektörleri (x2) | 10 | Uyandırma işlevine sahip USB 2.0 Konnektörleri (x2) |
| 11. | Güç Kaynağı Test Düğmesi ve LED'i |
5. Mini Tower Kasanın (MT) Önden Görünümü
| 1 | Güç Düğmesi ve Güç LED'i | 2 | Sabit Sürücü Etkinliği (LED) |
| 3 | SD Kart Yuvası | 4 | Kombo Ses Konnektörü |
| 5 | USB 2.0 Konnektörleri (x2) | 6 | USB 3.0 Konnektörleri (x2) |
| 7 | İnce Tip Sürücü Bölmesi (isteğe bağlı) | 8 | 5,25 inç Sürücü Bölmesi (isteğe bağlı) |

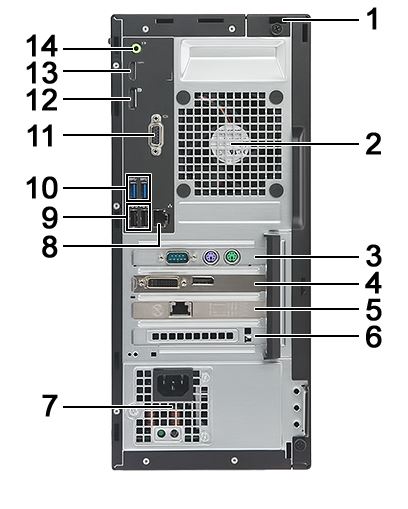

6. Mini Tower Kasanın (MT) Arkadan Görünümü
| 1 | Kensington Kilit Yuvası | 2 | Sistem Fanı |
| 3 | PCIe x1 Genişletme Kartı Yuvası | 4 | PCIe x16 Genişletme Kartı Yuvası |
| 5 | PCIe x1 Genişletme Kartı Yuvası | 6 | PCIe x1 Genişletme Kartı Yuvası |
| 7 | Güç Kaynağı Ünitesi | 8 | RJ45 Ağ Konnektörü |
| 9 | USB 2.0 Konnektörleri (x2) | 10 | USB 3.0 Konnektörleri (x2) |
| 11. | İsteğe bağlı VGA konnektörü veya G/Ç bağlantı noktası | 12 | DisplayPort Konnektörü |
| 13 | HDMI Konnektörü | 14 | Ses Çıkış Hattı Konnektörü |
Affected Products
OptiPlex 3040 Micro, OptiPlex 3040 Small Form Factor, OptiPlex 3040 TowerArticle Properties
