VxRail: iDRAC-Einstellungen, die nicht geändert werden können

Summary: iDRAC ist das Backend von ISM und stellt Hardwareüberwachungsfunktionen auf der VxRail Appliance bereit. In diesem Artikel werden die erforderlichen Einstellungen auf dem iDRAC beschrieben. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Ein Teil der VxRail Manager-Hardwaremonitorfunktion ist auf die ordnungsgemäße Kommunikation mit ISM und iDRAC angewiesen.

In diesem Artikel werden die iDRAC-Standardeinstellungen aufgelistet, die nicht geändert werden können.

  • Betriebssystem-zu-iDRAC-Passthrough // iDRAC-Management-UI > iDRAC-Einstellungen > Konnektivität > BS zu iDRAC-Passthrough
State: Enabled
Pass-through mode: USB NIC
USB NIC IP address: 169.254.0.1



Screenshot von iDRAC, der die Konfiguration vom Betriebssystem zum iDRAC-Passthrough zeigt
  • Kennworteinstellungen//iDRAC-Management-UI > iDRAC-Einstellungen > Nutzer > Globale Nutzereinstellungen > Kennworteinstellungen

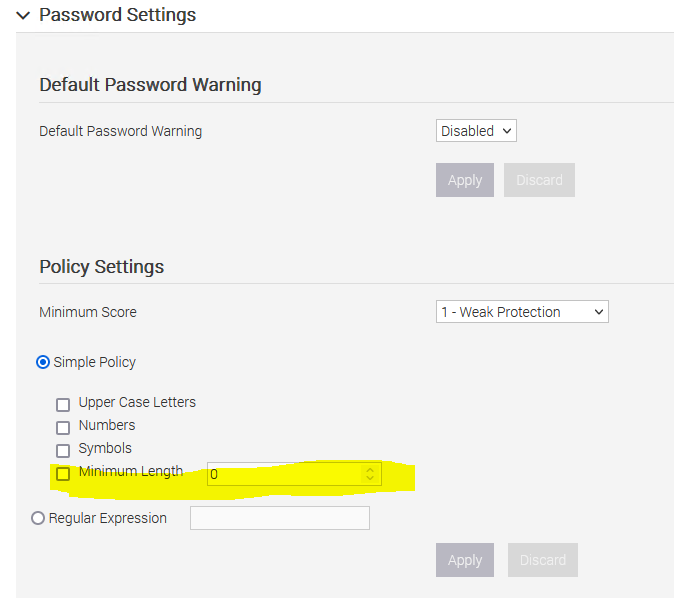

Screenshot aus dem iDRAC, der die Kennworteinstellungen zeigt

Das Ändern der Mindestlänge auf einen Wert größer als 9 kann dazu führen, dass VxRail keine korrekte Verbindung zum Node herstellen kann und RASR fehlschlägt. Wenden Sie sich an den Dell Support, bevor Sie die Nutzerkennwort-Policy ändern.

  • iDRAC-Management-UI > iDRAC-Einstellungen > Dienstleistungen
    • > > Webserver Einstellungen
HTTPS: 443
SSL Encryption: 128-bits or higher
TLS Protocol: TLS 1.2 and higher
    • > SSH
Status: Enabled
Port number: 22
    • > Remote-RACADM
Status: Enabled

7.0.010 bis 8.0.311:



Hinweis: Ab Version 8.0.320 verwendet die vxpsvc Das Konto wird nicht mehr verwendet. Das Konto sollte automatisch entfernt werden, wenn der Cluster auf 8.0.320 aktualisiert wird. Das Konto wird durch Authentifizierungstoken ersetzt.



  • iDRAC-Nutzer // iDRAC-Management-UI > iDRAC-Einstellungen > Nutzer > Lokale Nutzer
    • Muss über die Berechtigung vxpsvc Konto, wie unten abgebildet

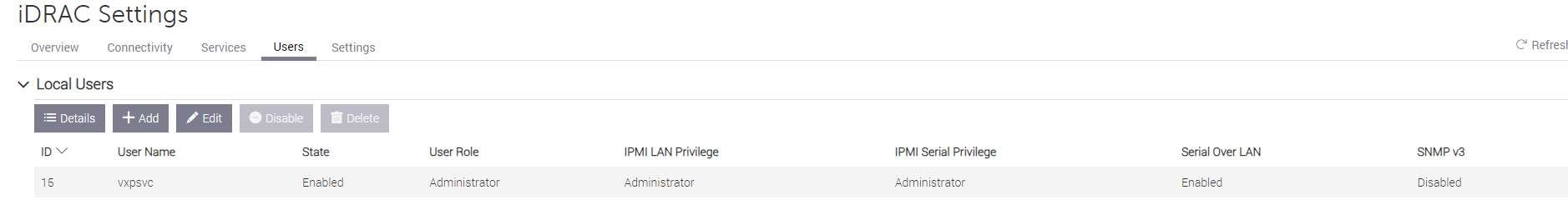

iDRAC-Screenshot, der den erforderlichen Servicenutzer zeigt

    • Nutzerberechtigungen für vxpsvc Konto:

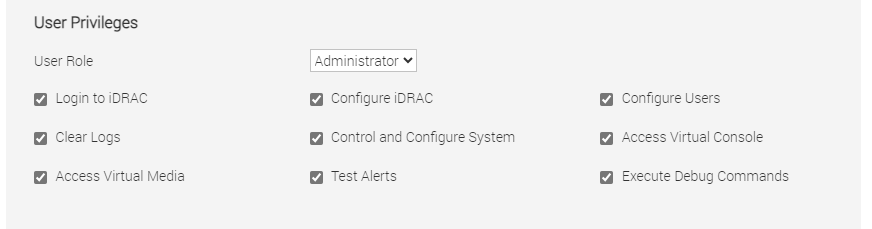

iDRAC-Screenshot, der die erforderlichen Servicenutzerberechtigungen zeigt

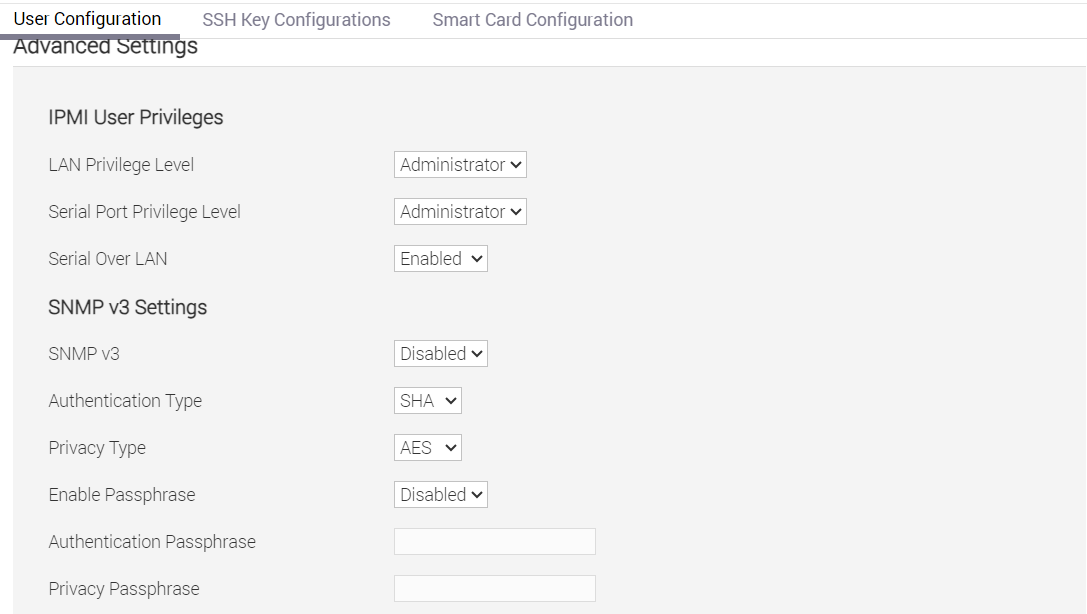

iDRAC-Screenshot, der die erforderlichen Servicenutzerberechtigungen unter den erweiterten Einstellungen zeigt

Besondere Anforderungen für G560 und 560F

  • iDRAC-Einstellungen > Konnektivität > Netzwerk > Netzwerkeinstellungen > NIC-Auswahl = LOM1
  • Konfiguration > der iDRAC-Benutzeroberfläche BIOS-Einstellungen > Integrierte Geräte: Integrierter NIC1 = aktiviert

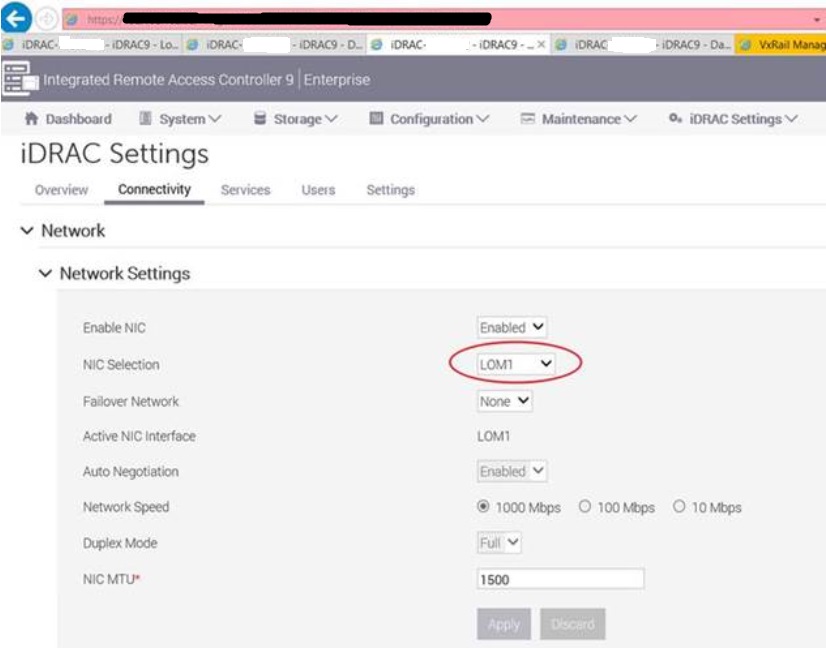

iDRAC-Screenshot mit der erforderlichen Konfiguration für G560-Server

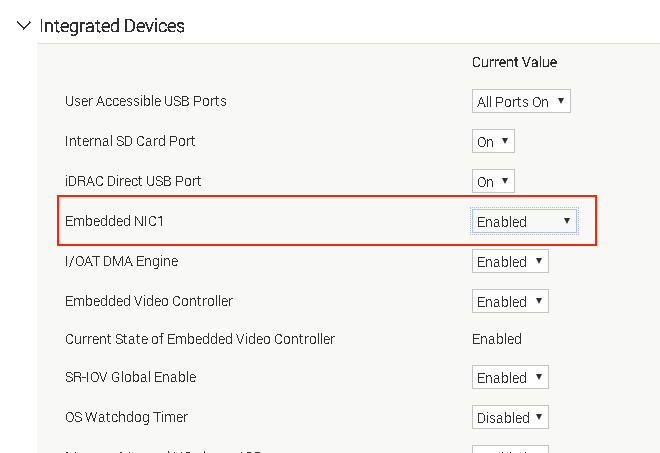

Zweiter Screenshot der erforderlichen Konfiguration für G560-Server



Hinweis: Nachdem Sie die obigen Änderungen vorgenommen haben, führen Sie den Befehl esxcfg-nics -l auf dem Node, um zu überprüfen, ob die integrierte NIC als vmnic0. Ist dies nicht der Fall, ist möglicherweise ein RASR-Reset des Node erforderlich.

Ein gutes Beispiel:
#esxcfg-nics -l

Name PCI Device Driver Admin Status Link Status Speed Duplex MAC Address MTU Description ------ ------------ --------- ------------ ----------- ----- ------ ----------------- ---- -------------------------------------------------
vmnic0 0000:04:00.0 igbn Up Up 1000 Full 50:9xxxxxxx 1500 Intel Corporation I350 Gigabit Network Connection <<<<<
vmnic1 0000:18:00.0 i40en Up Up 10000 Full 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic2 0000:18:00.1 i40en Up Up 10000 Full 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic3 0000:5e:00.0 i40en Up Down 0 Half 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic4 0000:5e:00.1 i40en Up Down 0 Half 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vusb0 Pseudo cdc_ether Up Up 10 Half 50:9axxxxxx 1500 Unknown Unknown
