VxRail: iDRAC-innstillinger som ikke kan endres

Summary: iDRAC er serverdelen til ISM som gir maskinvareovervåkingsfunksjonalitet på VxRail-apparatet. Denne artikkelen beskriver de nødvendige innstillingene for iDRAC.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

En del av VxRail Manager-maskinvareskjermfunksjonen er avhengig av riktig kommunikasjon med ISM og iDRAC.

Denne artikkelen inneholder standard iDRAC-innstillinger som ikke kan endres.

  • Gjennomgang for OS til iDRAC // iDRAC-administrasjonsgrensesnitt > iDRAC-innstillinger > Tilkobling > for OS-til-iDRAC-gjennomgang
State: Enabled
Pass-through mode: USB NIC
USB NIC IP address: 169.254.0.1



Skjermbilde fra idrac som viser konfigurasjon av gjennomgang for operativsystemet til iDRAC
  • Passordinnstillinger // brukergrensesnitt > for iDRAC-behandling iDRAC-innstillinger > Brukere > Innstillinger for > globale brukere Passordinnstillinger

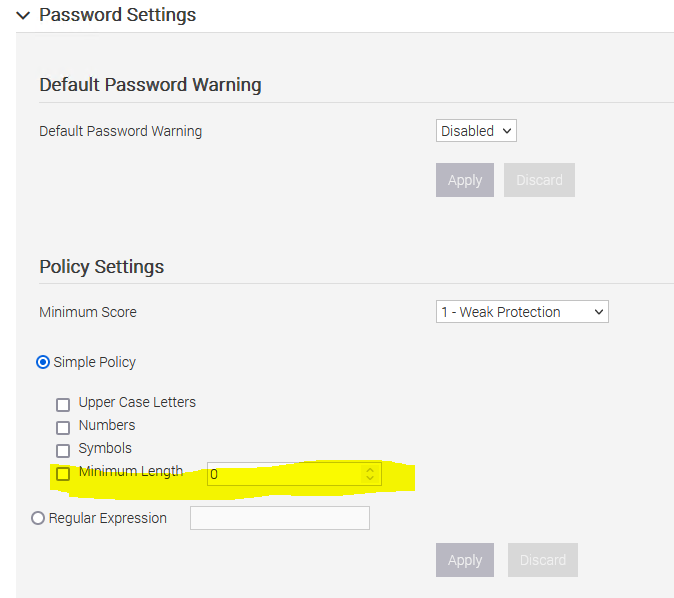

Skjermbilde fra iDrac som viser passordinnstillingene

Hvis du endrer minimumslengden til en verdi større enn 9, kan det føre til at VxRail ikke kan koble til noden på riktig måte, og at RASR mislykkes. Rådfør deg med Dell Support før du endrer policyen for brukerpassord.

  • Brukergrensesnitt > for iDRAC-administrasjon iDRAC-innstillinger > Tjenester
    • > Webserver > Innstillinger
HTTPS: 443
SSL Encryption: 128-bits or higher
TLS Protocol: TLS 1.2 and higher
    • > SSH
Status: Enabled
Port number: 22
    • > Ekstern RACADM
Status: Enabled

7.0.010-8.0.311:



Merk: Fra og med versjon 8.0.320 vil vxpsvc Kontoen brukes ikke lenger. Kontoen skal fjernes automatisk når klyngen oppdateres til 8.0.320. Kontoen erstattes med godkjenningstokener.



  • iDRAC-brukere // brukergrensesnitt > for iDRAC-administrasjon iDRAC-innstillinger > Brukere > Lokale brukere
    • må ha vxpsvc Konto som vist nedenfor

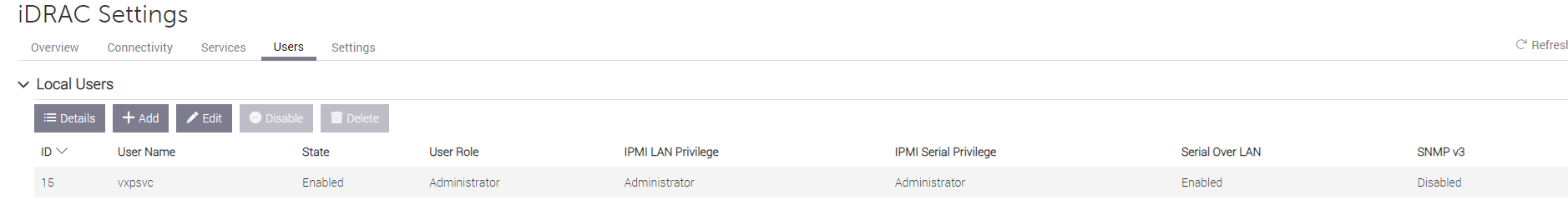

iDrac skjermbilde som viser den nødvendige servicebrukeren

    • Brukerrettigheter for vxpsvc Konto:

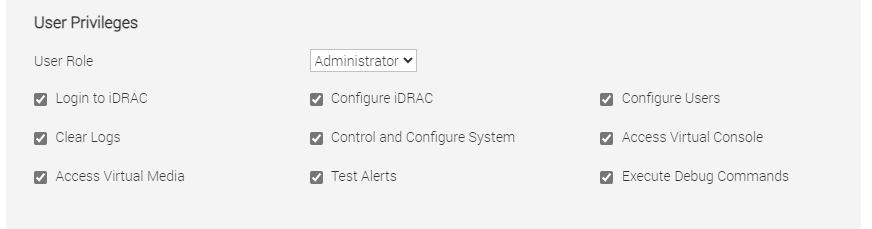

iDrac skjermbilde som viser de nødvendige brukertillatelsene for tjenesten

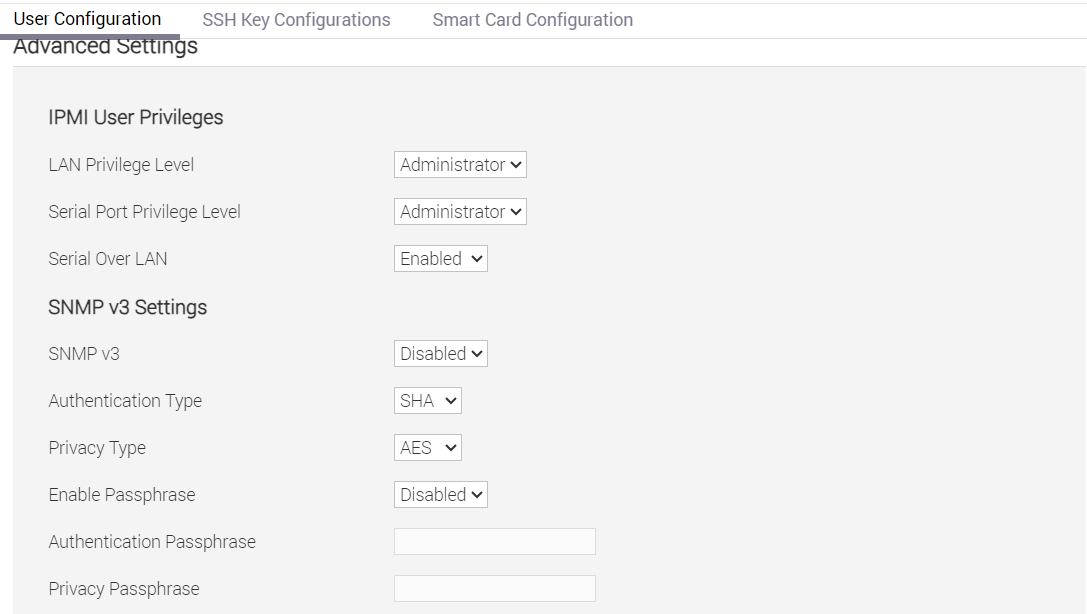

iDrac skjermbilde som viser de nødvendige tjenestebrukertillatelsene under de avanserte innstillingene

Spesielle behov for G560 og 560F

  • iDRAC-innstillinger > Tilkobling > Nettverk > Nettverksinnstillinger > NIC-utvalg = LOM1
  • Konfigurasjon > av iDRAC-grensesnitt BIOS-innstillinger > Integrerte enheter: Innebygd NIC1 = aktivert

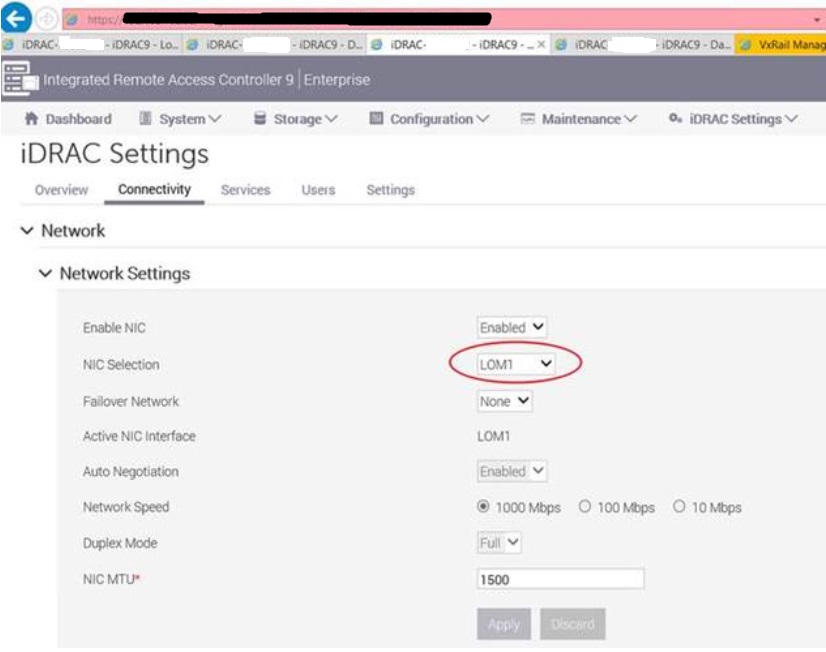

iDrac-skjermbilde som viser nødvendig konfigurasjon for g560-servere

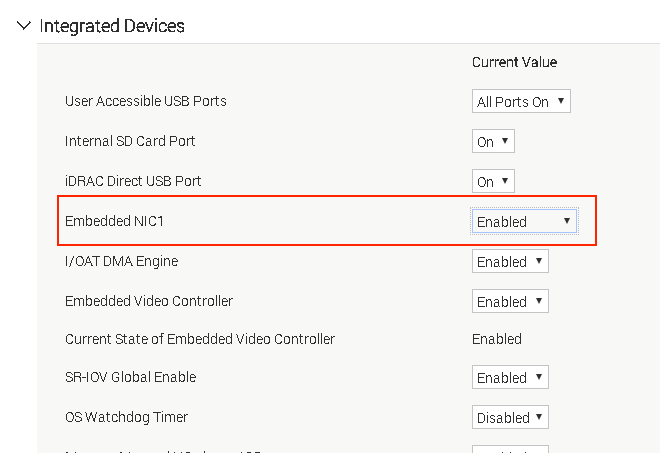

Andre skjermbilde av nødvendig konfigurasjon for g560-servere



Merk: Etter å ha gjort endringene ovenfor, kjør kommandoen esxcfg-nics -l på noden for å kontrollere at det innebygde nettverkskortet vises som vmnic0. Hvis ikke, kan det være nødvendig med en RASR-tilbakestilling av noden.

Et godt eksempel:
#esxcfg-nics -l

Name PCI Device Driver Admin Status Link Status Speed Duplex MAC Address MTU Description ------ ------------ --------- ------------ ----------- ----- ------ ----------------- ---- -------------------------------------------------
vmnic0 0000:04:00.0 igbn Up Up 1000 Full 50:9xxxxxxx 1500 Intel Corporation I350 Gigabit Network Connection <<<<<
vmnic1 0000:18:00.0 i40en Up Up 10000 Full 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic2 0000:18:00.1 i40en Up Up 10000 Full 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic3 0000:5e:00.0 i40en Up Down 0 Half 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic4 0000:5e:00.1 i40en Up Down 0 Half 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vusb0 Pseudo cdc_ether Up Up 10 Half 50:9axxxxxx 1500 Unknown Unknown
