VxRail: IDRAC-inställningar som inte kan ändras

Summary: iDRAC är serverdelen av ISM som tillhandahåller maskinvaruövervakningsfunktioner på VxRail Appliance. I den här artikeln beskrivs de inställningar som krävs för iDRAC.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

En del av hårdvaruövervakningsfunktionen i VxRail Manager är beroende av korrekt kommunikation med ISM och iDRAC.

I den här artikeln visas standardinställningarna för iDRAC som inte kan ändras.

  • OS till iDRAC-vidarekoppling // iDRAC-hanteringsgränssnitt, iDRAC-inställningar > > , anslutningsmöjligheter > OS till iDRAC-vidarekoppling
State: Enabled
Pass-through mode: USB NIC
USB NIC IP address: 169.254.0.1



Skärmbild från idrac som visar konfigurationen av OS till iDRAC Pass-Through
  • Lösenordsinställningar // UI > för iDRAC-hantering iDRAC-inställningar > Användare > Globala användarinställningar > Lösenordsinställningar

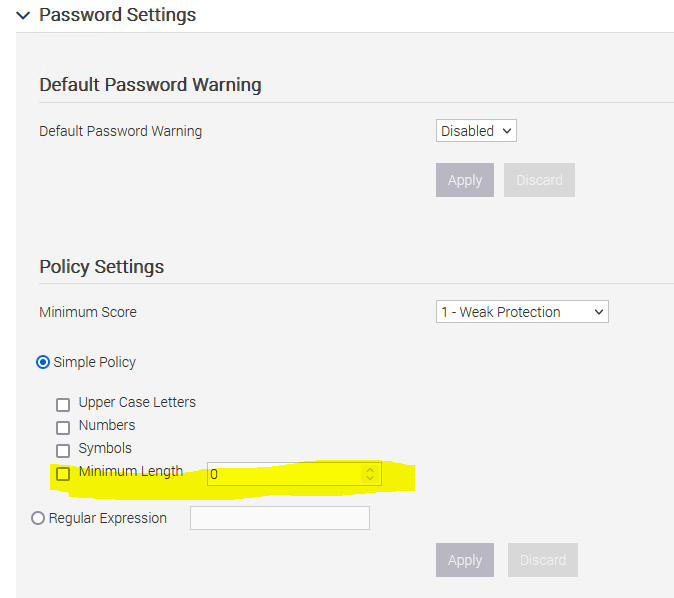

Skärmbild från iDrac som visar lösenordsinställningarna

Om du ändrar minimilängden till ett värde som är högre än 9 kan det leda till att VxRail inte kan ansluta till noden på rätt sätt och att RASR misslyckas. Kontakta Dells support innan du ändrar policyn för användarlösenord.

  • Gränssnitt > för iDRAC-hantering iDRAC-inställningar > Tjänster
    • > Webbserver > Inställningar
HTTPS: 443
SSL Encryption: 128-bits or higher
TLS Protocol: TLS 1.2 and higher
    • > SSH
Status: Enabled
Port number: 22
    • > RACADM via fjärranslutning
Status: Enabled

7.0.010-8.0.311:



Observera: Från och med version 8.0.320 vxpsvc används inte längre. Kontot ska tas bort automatiskt när klustret uppdateras till 8.0.320. Kontot ersätts med autentiseringstoken.



  • iDRAC-användare // UI för iDRAC-hantering > iDRAC-inställningar > Användare > Lokala användare
    • måste ha vxpsvc konto enligt bilden nedan

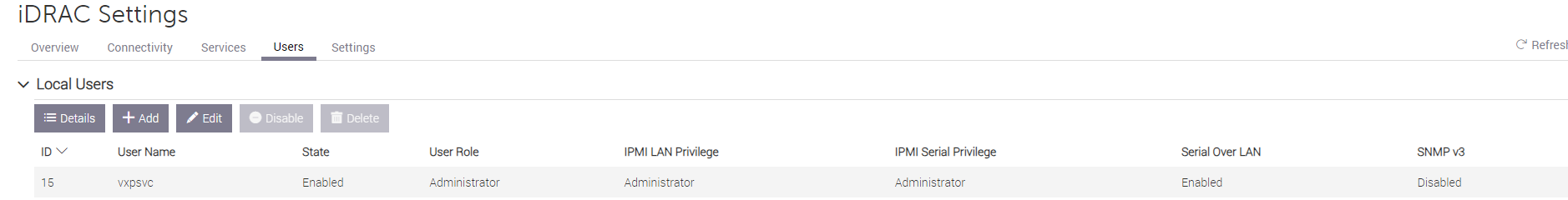

iDrac-skärmbild som visar den nödvändiga tjänstanvändaren

    • Användarbehörigheter för vxpsvc Konto:

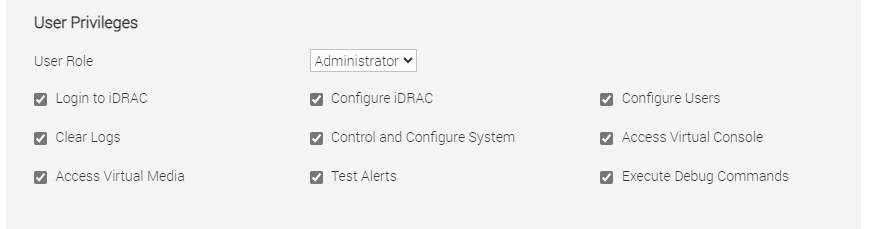

iDrac-skärmbild som visar de nödvändiga användarbehörigheterna för tjänsten

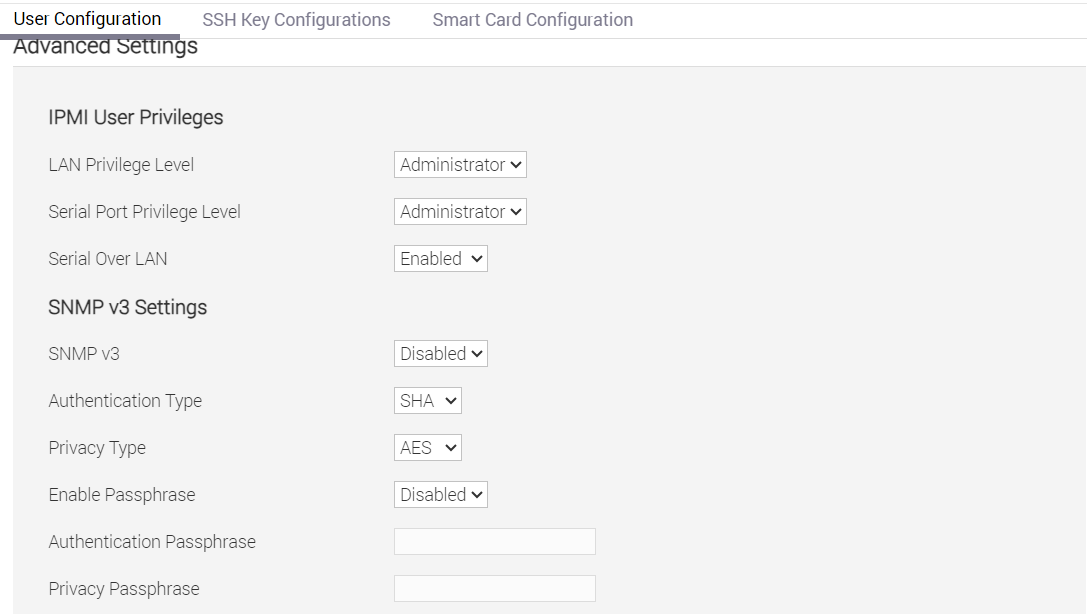

iDrac-skärmbild som visar de nödvändiga användarbehörigheterna för tjänsten under avancerade inställningar

Särskilda behov för G560 och 560F

  • iDRAC-inställningar > Anslutning > Nätverk > Nätverksinställningar > Val av NIC = LOM1
  • Konfiguration av > iDRAC-gränssnittet BIOS-inställningar > Integrerade enheter: Inbäddad NIC1 = aktiverad

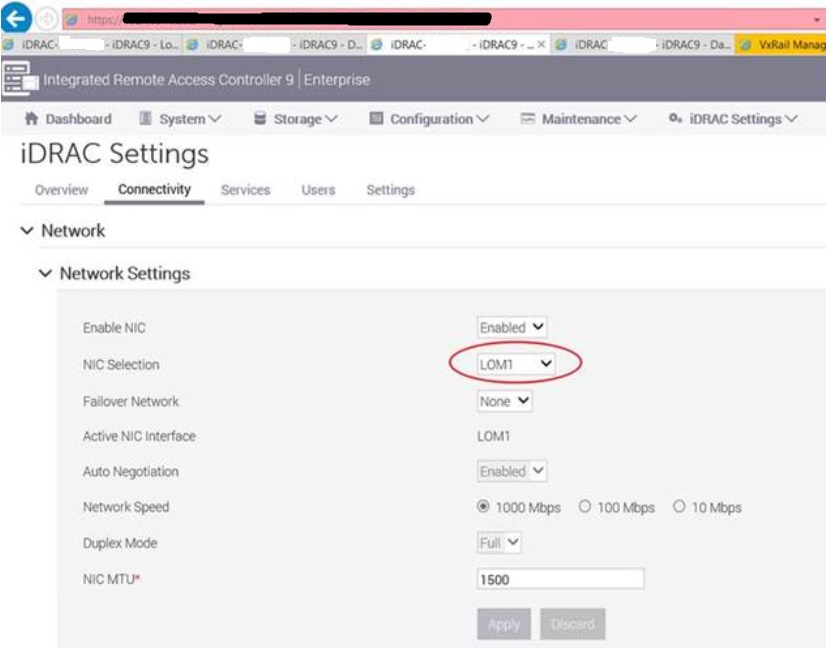

iDrac-skärmbild som visar den nödvändiga konfigurationen för g560-servrar

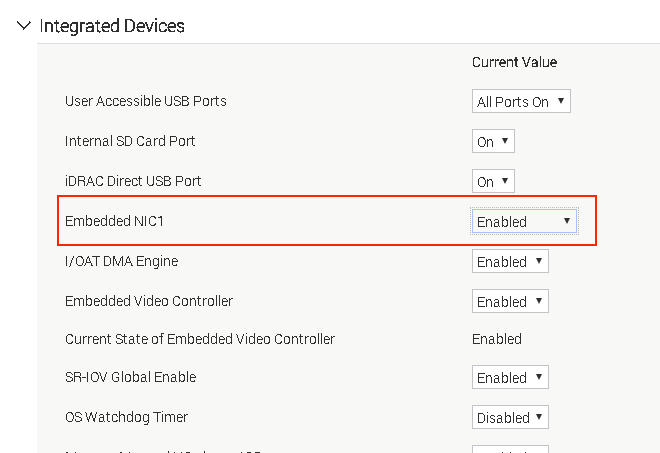

Andra skärmbild av den nödvändiga konfigurationen för g560-servrar



Observera: När du har gjort ovanstående ändringar kör du kommandot esxcfg-nics -l på noden för att kontrollera att det inbäddade nätverkskortet visas som vmnic0. Om den inte gör det kan en RASR-återställning av noden krävas.

Ett bra exempel:
#esxcfg-nics -l

Name PCI Device Driver Admin Status Link Status Speed Duplex MAC Address MTU Description ------ ------------ --------- ------------ ----------- ----- ------ ----------------- ---- -------------------------------------------------
vmnic0 0000:04:00.0 igbn Up Up 1000 Full 50:9xxxxxxx 1500 Intel Corporation I350 Gigabit Network Connection <<<<<
vmnic1 0000:18:00.0 i40en Up Up 10000 Full 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic2 0000:18:00.1 i40en Up Up 10000 Full 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic3 0000:5e:00.0 i40en Up Down 0 Half 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic4 0000:5e:00.1 i40en Up Down 0 Half 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vusb0 Pseudo cdc_ether Up Up 10 Half 50:9axxxxxx 1500 Unknown Unknown
