Dell Networking OS10: Liitännän runkotilan määritys

Summary: OS10-runkotilan määrittäminen käyttöliittymässä.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Edellytykset:

Kytkimessä käytetään oletusasetuksia ja VLAN-verkot 10 ja 11 on määritetty.

Ohjeita

Ohjeet hallintaliittymän verkkoyhteyden määrittämiseen:

  1. Avaa komentoriviliittymä S-sarjan kytkimen konsolin tai hallinta-IP-osoitteen avulla.

  2. Kirjaudu Privileged EXEC -tilaan oletusarvoisina järjestelmänvalvojan tunnistetietoina. (OS10: käyttäjä=admin, salasana=admin).

  3. Näytä liitäntöjen tila huomioimalla "pääsy" -tilan A:

    OS10# show interface status

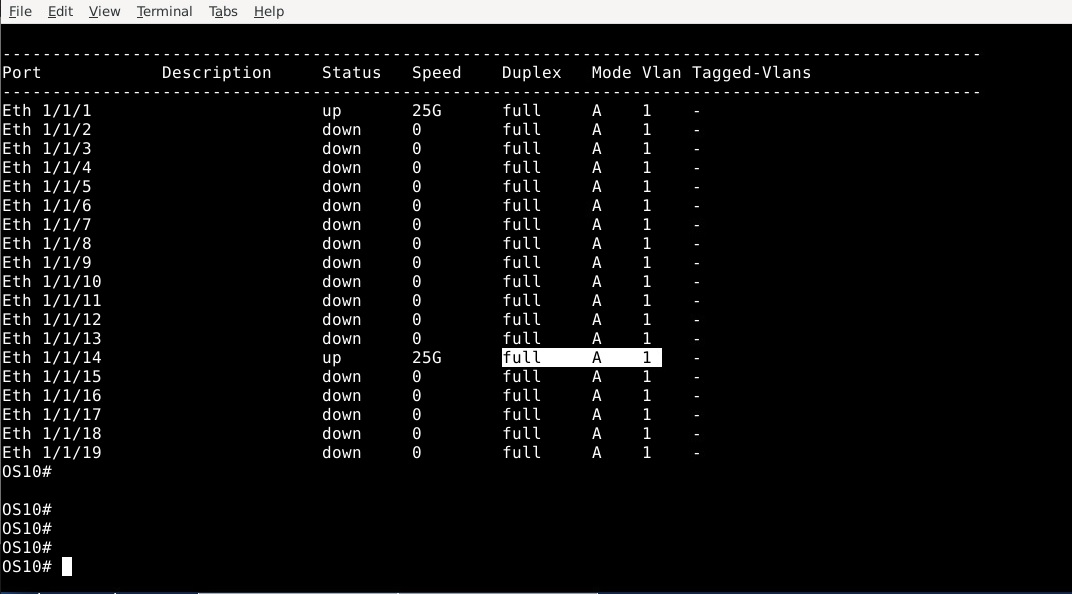

    Huomaa Eth 1/1/14 -käyttöliittymä, joka on korostettu alla. Se on tilassa A käyttöä varten.
    Näytä liittymän tila -komennon tulos

  4. Voit muokata kytkimen määrityksiä suorittamalla seuraavan komennon ja painamalla sitten Enter-näppäintä.

    OS10# configure terminal
OS10(config)#

  5. Määritä Ethernet 1/1/14 -liitäntä seuraavalla komennolla:

    OS10(config)# interface ethernet 1/1/14
OS10(conf-if-eth1/1/14)#

  6. Vaihda liittymän tilaksi runko seuraavalla komennolla:

    OS10(conf-if-eth1/1/14)# switchport mode trunk
OS10(conf-if-eth1/1/14)#

  7. Määritä, mitkä runko-VLAN-verkot määritetään liittymään seuraavasti.

    OS10(conf-if-eth1/1/14)# switchport trunk allowed vlan 10,11
OS10(conf-if-eth1/1/14)#

  8. Määritä, mikä käyttöoikeus vlan määritetään portille seuraavalla komennolla:

    OS10(conf-if-eth1/1/14)# switchport access vlan 1
OS10(conf-if-eth1/1/14)#

  9. Poistu liittymästä ja kokoonpanosta takaisin exec-tilaan seuraavalla komennolla

    OS10(conf-if-eth1/1/14)# end
OS10#

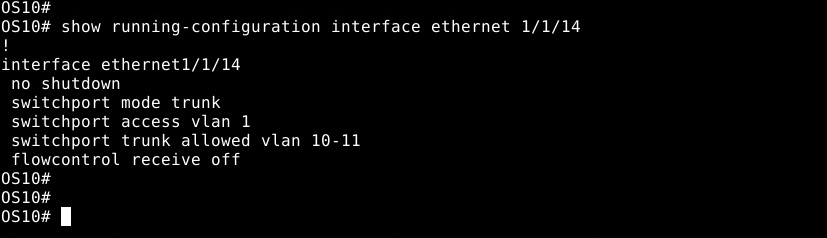

  10. Tarkista liittymässä tehdyt kokoonpanomuutokset komennolla show running-configuration interface ethernet 1/1/14
    Näytä komennon running configuration tulos

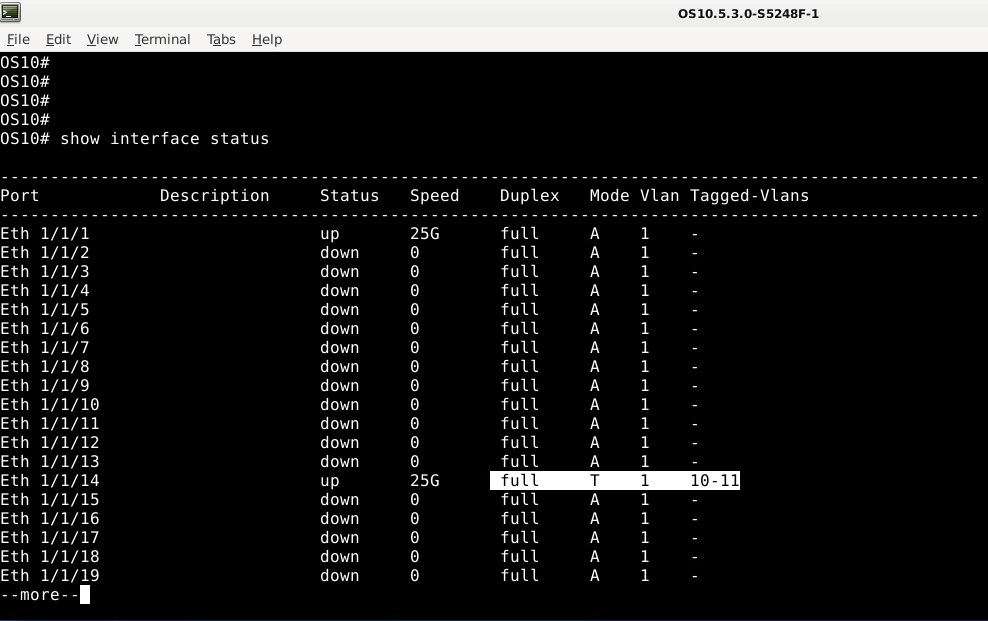

  11. Voit tarkistaa käyttöliittymään tehdyt muutokset komennolla seuraavasti: show interface status. Varmista, että rungon tila on nyt T. Access VLAN 1 otetaan käyttöön ja merkitään myös VLANS 10 ja 11.
    Näytä liittymän tila -komennon tulos

  12. Tallenna kokoonpanomuutokset seuraavalla komennolla.

    OS10# write memory
OS10#

    Lisätietoja saat Dell EMC SmartFabric OS10 -käyttöoppaan julkaisuasiakirjoista tai ottamalla yhteyden Dellin tekniseen tukeen.



    Additional Information

    Katso tämä video:
