Dell Networking OS10 : Configuration du mode jonction de l’interface
Summary: Configuration du mode trunk OS10 sur une interface.
Instructions
Configuration requise :
Le commutateur dispose d’une configuration par défaut avec les VLAN 10 et 11 configurés.
Instructions
Instructions de configuration de la connexion réseau de l’interface de gestion :
-
Ouvrez la CLI à l’aide de la console ou de l’adresse IP de gestion de votre commutateur série S.
-
Connectez-vous au mode exec privilégié en tant qu’informations d’identification d’administrateur par défaut. (OS10 : user=
admin, mot de passe=admin). -
Affichez l’état des interfaces, en notant le A pour le mode « access » :
OS10# show interface status

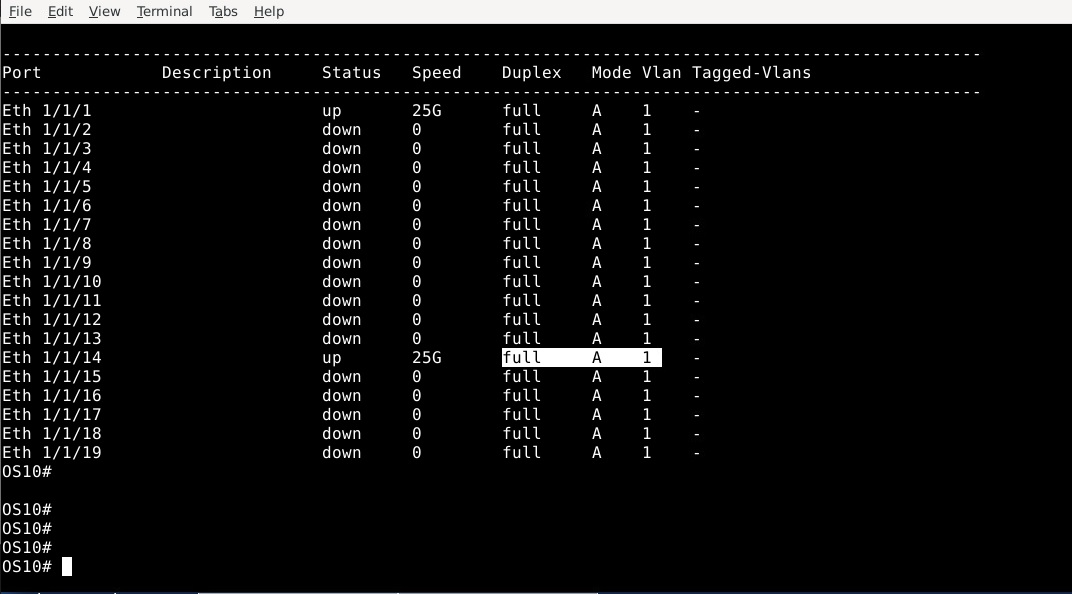

Observez l’interface Eth 1/1/14, mise en évidence ci-dessous. Il est en mode A pour l’accès.
-
Pour modifier la configuration du commutateur, exécutez la commande suivante, puis appuyez sur Entrée.
OS10# configure terminal OS10(config)#
-
Pour configurer l’interface Ethernet 1/1/14, saisissez la commande suivante :
OS10(config)# interface ethernet 1/1/14 OS10(conf-if-eth1/1/14)#
-
Pour changer le mode d’interface sur trunk à l’aide de la commande suivante :
OS10(conf-if-eth1/1/14)# switchport mode trunk OS10(conf-if-eth1/1/14)#
-
Configurez les VLAN trunk qui seront attribués à l’interface avec les éléments suivants.
OS10(conf-if-eth1/1/14)# switchport trunk allowed vlan 10,11 OS10(conf-if-eth1/1/14)#
-
Configurez le VLAN d’accès qui sera attribué au port à l’aide de la commande suivante
OS10(conf-if-eth1/1/14)# switchport access vlan 1 OS10(conf-if-eth1/1/14)#
-
Quittez l’interface et la configuration pour revenir au mode exec à l’aide de la commande suivante
OS10(conf-if-eth1/1/14)# end OS10#
-
Vérifiez les modifications de configuration apportées à l’interface à l’aide de la commande :

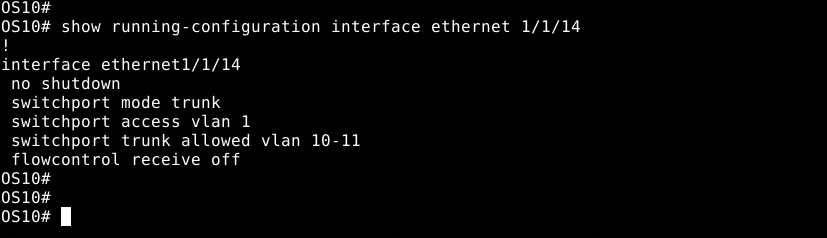

show running-configuration interface ethernet 1/1/14
-
Pour vérifier les modifications apportées à l’interface à l’aide de la commande :

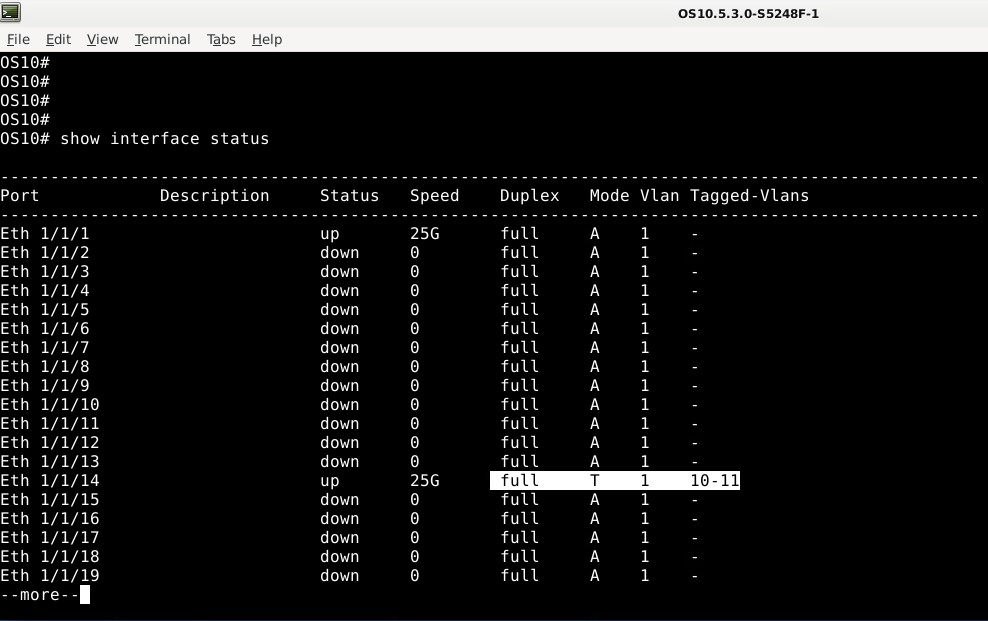

show interface status. Vérifiez que le mode est maintenant T pour trunk. Le VLAN d’accès 1 est appliqué et les VLAN marqués 10 et 11 sont également attribués.
-
Pour enregistrer les modifications de configuration, utilisez la commande suivante.
OS10# write memory OS10#
Pour obtenir de l’aide, reportez-vous à la documentation de la version du Guide de l’utilisateur de Dell EMC SmartFabric OS10 ou contactez le support technique Dell.
