Dell Networking OS10: Interface trunk mode-configuratie
Summary: OS10 Trunk Mode configureren op een interface.
Instructions
Vereisten:
De switch heeft een standaardconfiguratie in de fabriek met VLAN's 10 en 11 geconfigureerd.
Instructies
Instructies voor het instellen van de netwerkverbinding voor de beheerinterface:
-
Open de CLI met behulp van de console of het IP-adres voor uw S-serie switch.
-
Meld u aan bij de modus voor het uitvoeren van bevoegdheden als standaardreferenties van de beheerder. (OS10: gebruiker=
admin, wachtwoord=admin). -

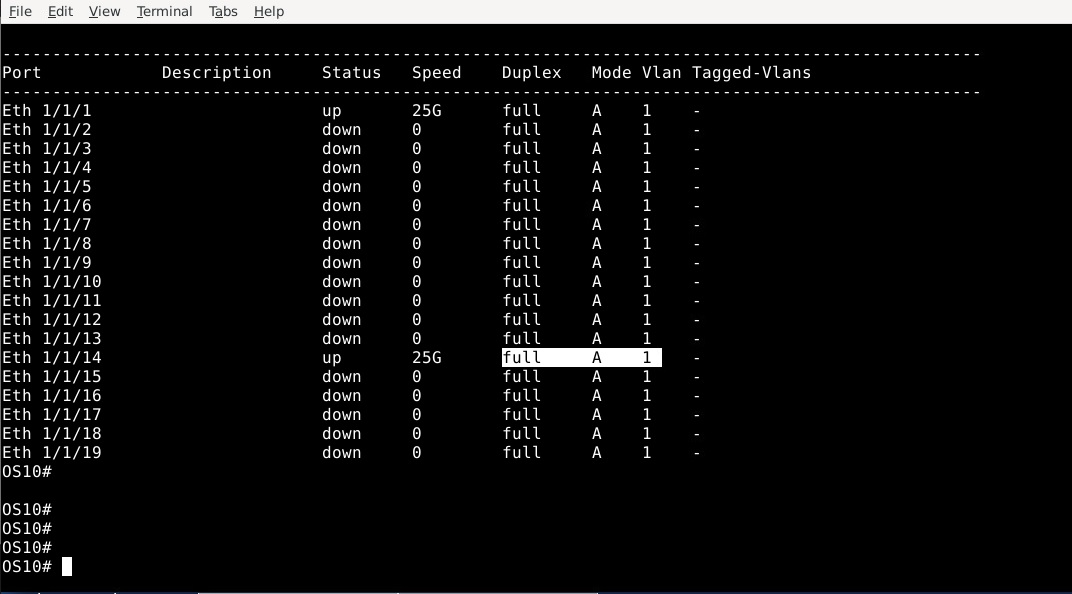

Toon de status van de interfaces, let op de A voor "access"-modus:
OS10# show interface status
Bekijk de Eth 1/1/14-interface, die hieronder wordt gemarkeerd. Het staat in modus A voor toegang.
-
Om de switchconfiguratie te wijzigen, voert u de volgende opdracht uit en drukt u op Enter.
OS10# configure terminal OS10(config)#
-
Voer de volgende opdracht in om de Ethernet 1/1/14-interface te configureren:
OS10(config)# interface ethernet 1/1/14 OS10(conf-if-eth1/1/14)#
-
Om de interfacemodus te wijzigen in trunk met de volgende opdracht:
OS10(conf-if-eth1/1/14)# switchport mode trunk OS10(conf-if-eth1/1/14)#
-
Configureer welke trunk VLAN's aan de interface worden toegewezen met het volgende.
OS10(conf-if-eth1/1/14)# switchport trunk allowed vlan 10,11 OS10(conf-if-eth1/1/14)#
-
Configureer welk toegangs-vlan aan de poort wordt toegewezen met de volgende opdracht
OS10(conf-if-eth1/1/14)# switchport access vlan 1 OS10(conf-if-eth1/1/14)#
-
Sluit de interface en configuratie terug naar de exec-modus met de volgende opdracht
OS10(conf-if-eth1/1/14)# end OS10#
-

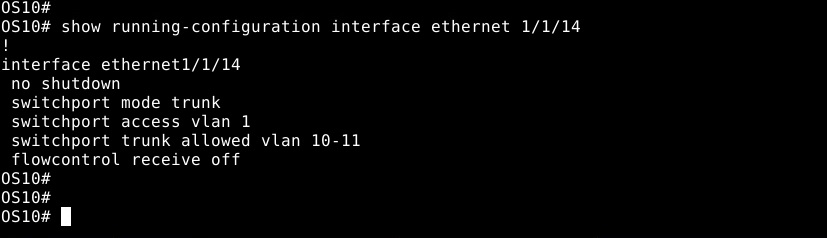

Controleer de configuratiewijzigingen die in de interface zijn aangebracht met de opdracht:
show running-configuration interface ethernet 1/1/14
-

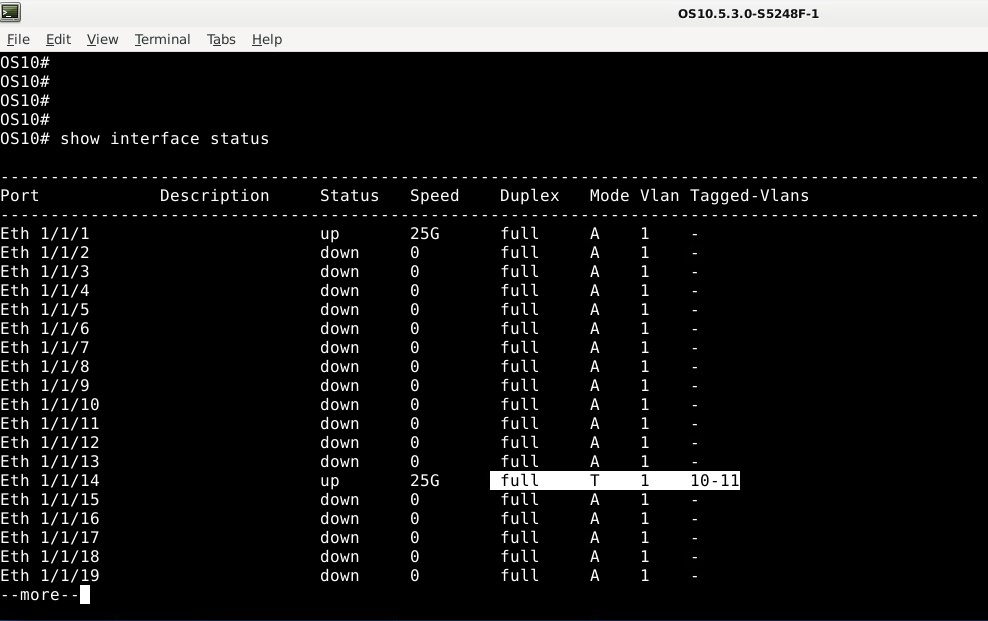

U controleert als volgt de wijzigingen in de interface met de opdracht:
show interface status. Controleer of de modus nu T is voor trunk. Toegangs-VLAN 1 wordt toegepast en de getagde VLANS 10 en 11 worden ook toegewezen.
-
Gebruik de volgende opdracht om de configuratiewijzigingen op te slaan.
OS10# write memory OS10#
Zie voor meer hulp de Dell EMC SmartFabric OS10 gebruikershandleiding releasedocumentatie of neem contact op met Dell Technische Support.
