Dell Networking OS10: Konfigurasjon av grensesnittmodus

Summary: Slik konfigurerer du OS10-trunkmodus på et grensesnitt.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Forhåndskrav:

Svitsjen har en fabrikkinstallert standardkonfigurasjon med VLAN 10 og 11 konfigurert.

Instruksjoner

Instruksjoner for hvordan du konfigurerer nettverkstilkoblingen for grensesnittet for administrasjon:

  1. Åpne CLI-en ved hjelp av konsoll- eller administrasjons-IP-en for svitsjen i S-serien.

  2. Logg på privilegert exec-modus som standard administratorlegitimasjon. (OS10: user=admin, passord=admin).

  3. Vis status for grensesnittene, merk A for "tilgang"-modus:

    OS10# show interface status

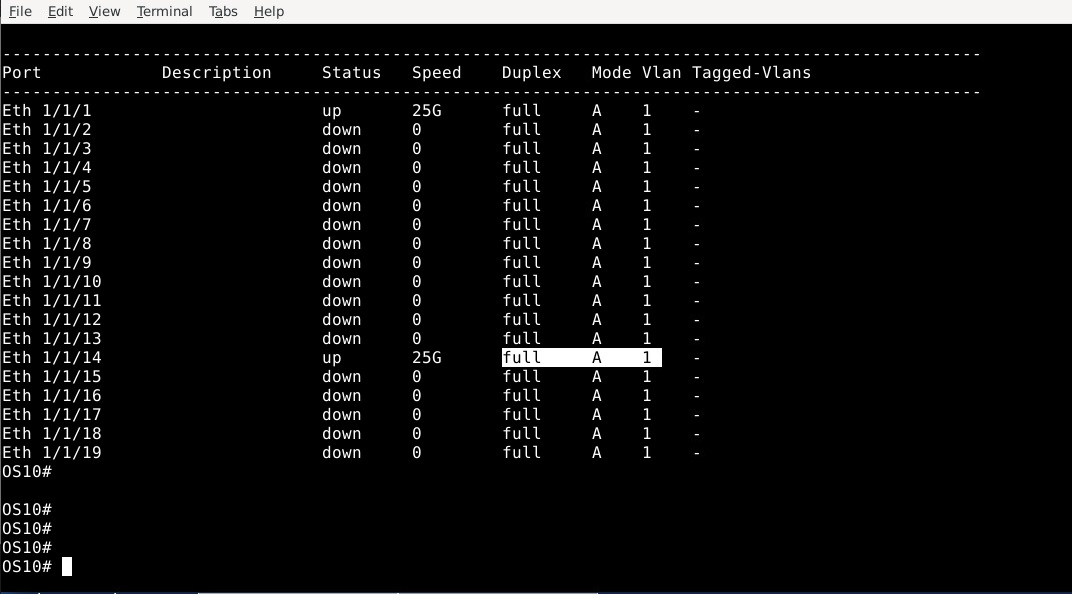

    Vær oppmerksom på Eth 1/1/14-grensesnittet, uthevet nedenfor. Det er i modus A for tilgang.
    Vis utdata for grensesnittstatuskommando

  4. For å endre svitsjkonfigurasjonen kjører du følgende kommando og trykker deretter på Enter.

    OS10# configure terminal
OS10(config)#

  5. For å konfigurere Ethernet 1/1/14-grensesnittet, skriv inn følgende kommando:

    OS10(config)# interface ethernet 1/1/14
OS10(conf-if-eth1/1/14)#

  6. Slik endrer du grensesnittmodus til trunk med følgende kommando:

    OS10(conf-if-eth1/1/14)# switchport mode trunk
OS10(conf-if-eth1/1/14)#

  7. Konfigurer hvilke trunk VLAN som skal tilordnes grensesnittet med følgende.

    OS10(conf-if-eth1/1/14)# switchport trunk allowed vlan 10,11
OS10(conf-if-eth1/1/14)#

  8. Konfigurer hvilken tilgang VLAN skal tilordnes porten ved hjelp av følgende kommando:

    OS10(conf-if-eth1/1/14)# switchport access vlan 1
OS10(conf-if-eth1/1/14)#

  9. Avslutt grensesnittet og konfigurasjonen tilbake til exec-modus med følgende kommando:

    OS10(conf-if-eth1/1/14)# end
OS10#

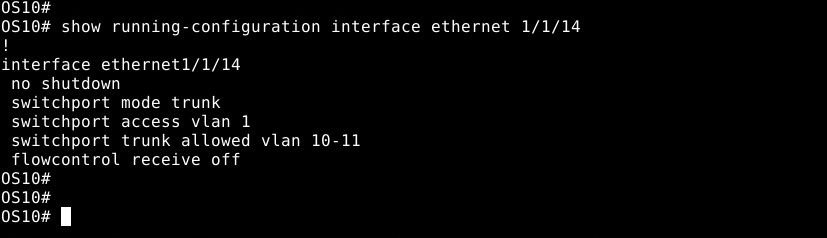

  10. Bekreft konfigurasjonsendringene som er gjort i grensesnittet med kommandoen: show running-configuration interface ethernet 1/1/14
    Show running-configuration command output

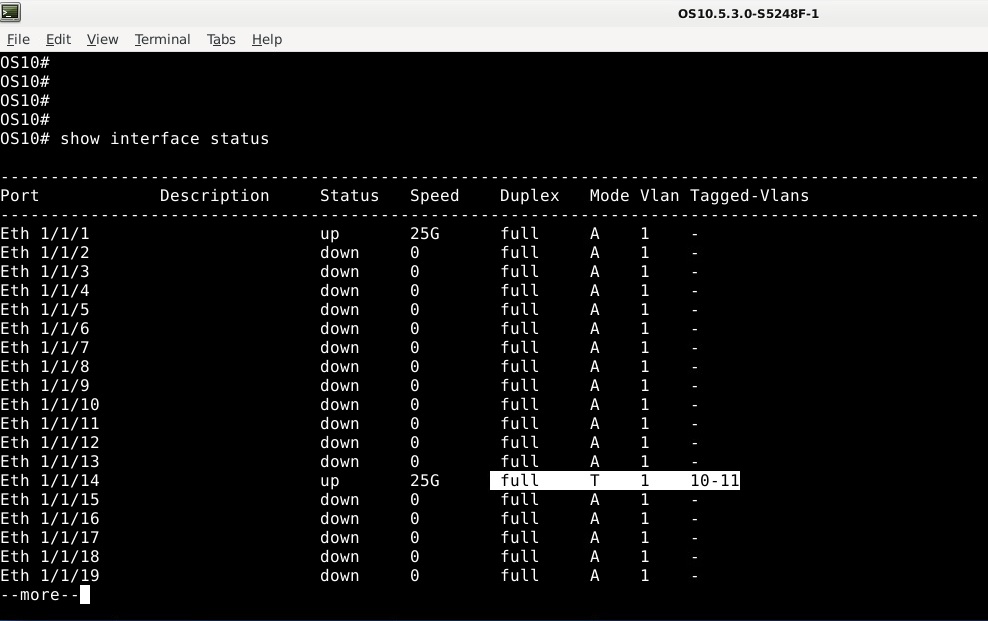

  11. Slik kontrollerer du endringene i grensesnittet med kommandoen: show interface status. Kontroller at modus nå er T for bagasjerommet. Access VLAN 1 er brukt og merket VLAN 10 og 11 er også tildelt.
    Vis utdata for grensesnittstatuskommando

  12. Bruk følgende kommando for å lagre konfigurasjonsendringene.

    OS10# write memory
OS10#

    Hvis du vil ha mer hjelp, kan du se i brukerveiledningen for Dell EMC SmartFabric OS10 eller kontakte Dells tekniske kundestøtte.



    Additional Information

    Se denne videoen:
