Dell Networking OS10: Konfiguration av gränssnittstrunkläge
Summary: Konfigurera OS10 Trunk Mode på ett gränssnitt.
Instructions
Nödvändiga förhandsåtgärder:
Switchen har en fabrikskonfiguration med VLAN 10 och 11 konfigurerade.
Anvisningar
Instruktioner för att konfigurera nätverksanslutningen för hanteringsgränssnittet:
-
Öppna CLI med hjälp av konsolen eller IP-adressen för hantering för switchen i S-serien.
-
Logga in på Privileged Exec-läge som standardautentiseringsuppgifter för administratör. (OS10: användare=
admin, lösenord=admin). -
Visa status för gränssnitten, notera A för "åtkomst"-läge:
OS10# show interface status

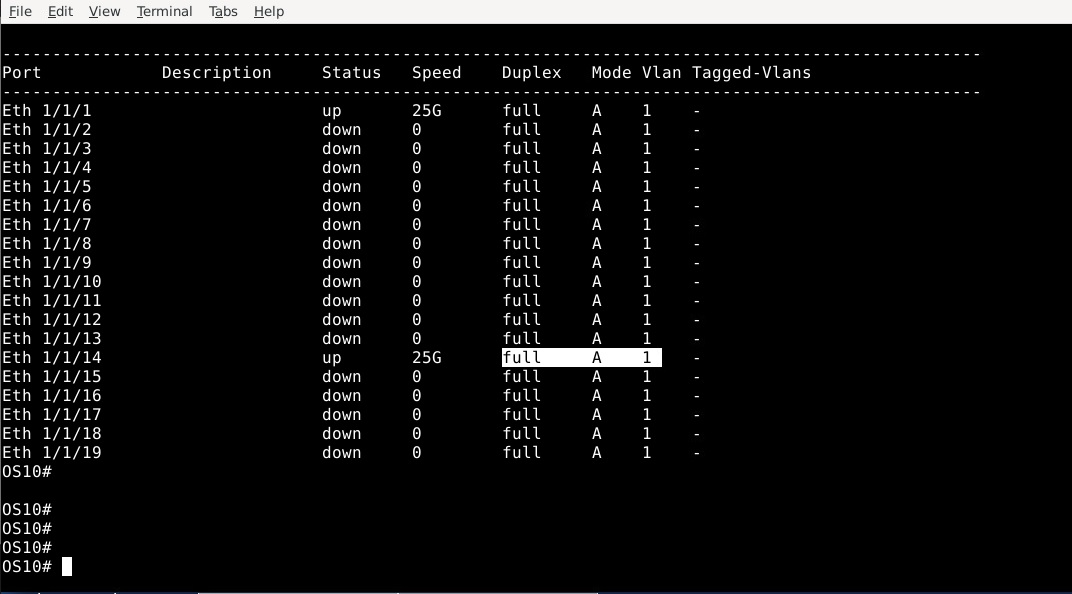

Observera Eth 1/1/14-gränssnittet, markerat nedan. Den är i läge A för åtkomst.
-
Om du vill ändra switchkonfigurationen kör du följande kommando och trycker sedan på Enter.
OS10# configure terminal OS10(config)#
-
För att konfigurera Ethernet 1/1/14-gränssnittet, ange följande kommando:
OS10(config)# interface ethernet 1/1/14 OS10(conf-if-eth1/1/14)#
-
Så här ändrar du gränssnittsläget till trunk med följande kommando:
OS10(conf-if-eth1/1/14)# switchport mode trunk OS10(conf-if-eth1/1/14)#
-
Konfigurera vilka VLAN-trunkar som ska tilldelas gränssnittet med följande.
OS10(conf-if-eth1/1/14)# switchport trunk allowed vlan 10,11 OS10(conf-if-eth1/1/14)#
-
Konfigurera vilket åtkomst-vlan som ska tilldelas porten med följande kommando
OS10(conf-if-eth1/1/14)# switchport access vlan 1 OS10(conf-if-eth1/1/14)#
-
Avsluta gränssnittet och konfigurera tillbaka till körningsläge med följande kommando:
OS10(conf-if-eth1/1/14)# end OS10#
-

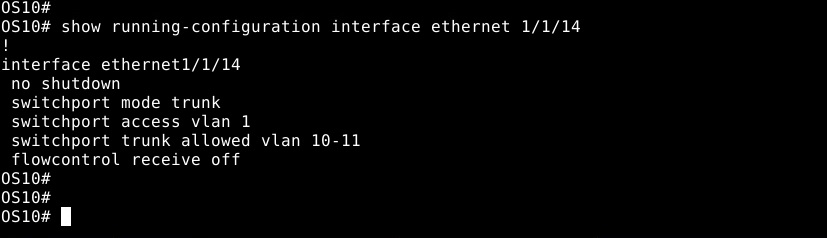

Kontrollera konfigurationsändringarna som gjorts i gränssnittet med kommandot:
show running-configuration interface ethernet 1/1/14
-
Så här kontrollerar du ändringarna i gränssnittet med kommandot:

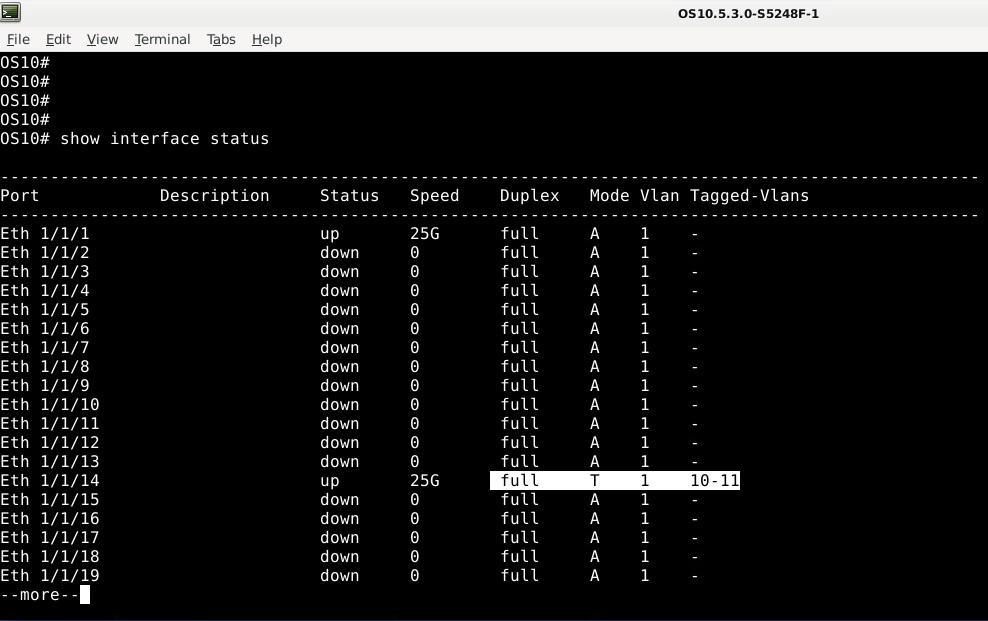

show interface status. Kontrollera att läget nu är T för trunk. Åtkomst till VLAN 1 tillämpas och märkta VLAN 10 och 11 tilldelas också.
-
Använd följande kommando för att spara konfigurationsändringarna.
OS10# write memory OS10#
Om du behöver mer hjälp kan du läsa versionsdokumentationen för användarhandboken till Dell EMC SmartFabric OS10 eller kontakta Dells tekniska support.
