Dell Networking OS10: Arayüz Trunk Modu Yapılandırması

Summary: Bir Arayüzde OS10 Santral Modunu yapılandırma.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Önkoşullar:

Anahtar, VLAN'lar 10 ve 11 yapılandırılmış bir fabrika varsayılan yapılandırmasına sahiptir.

Talimatlar

Yönetim arayüzü ağ bağlantısını kurma talimatları:

  1. S serisi anahtarınızın konsolunu veya yönetim IP'sini kullanarak CLI'yı açın.

  2. Varsayılan yönetici kimlik bilgileriyle ayrıcalıklı exec modunda oturum açın. (OS10: user=admin, şifre=admin).

  3. Arayüzlerin durumunu, "access" modunun A harfini not ederek gösterin:

    OS10# show interface status

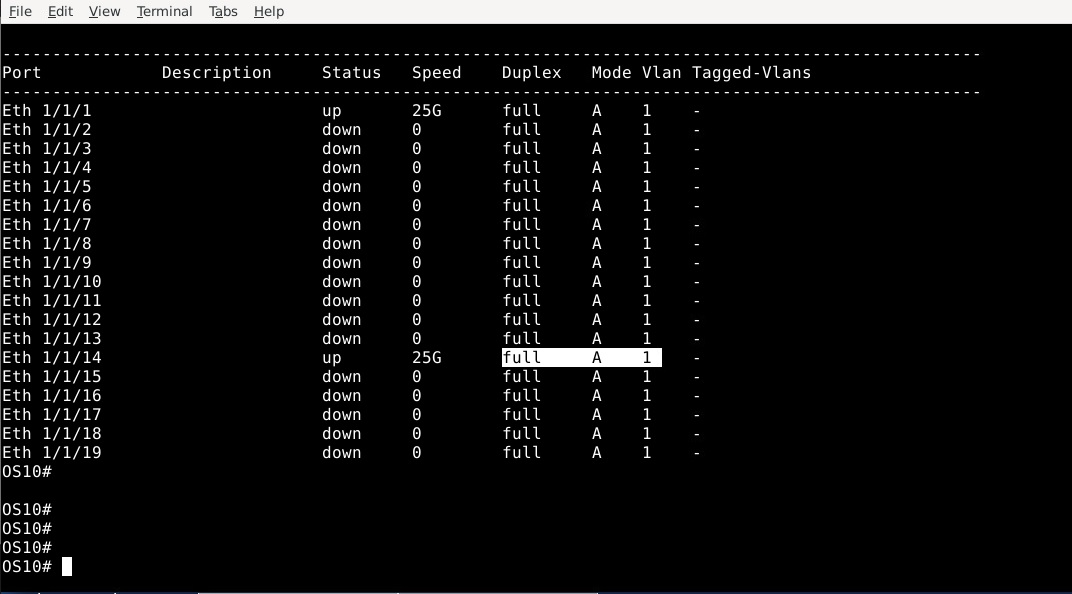

    Aşağıda vurgulanan Eth 1/1/14 arayüzünü gözlemleyin. Erişim için A modundadır.
    show interface status komutu çıktısı

  4. Anahtar yapılandırmasını değiştirmek için aşağıdaki komutu çalıştırın ve ardından Enter tuşuna basın.

    OS10# configure terminal
OS10(config)#

  5. Ethernet 1/1/14 arayüzünü yapılandırmak için aşağıdaki komutu girin:

    OS10(config)# interface ethernet 1/1/14
OS10(conf-if-eth1/1/14)#

  6. Aşağıdaki komutla arayüz modunu trunk olarak değiştirmek için:

    OS10(conf-if-eth1/1/14)# switchport mode trunk
OS10(conf-if-eth1/1/14)#

  7. Arayüze hangi santral VLAN'ların atanacağını aşağıdaki komutla yapılandırın.

    OS10(conf-if-eth1/1/14)# switchport trunk allowed vlan 10,11
OS10(conf-if-eth1/1/14)#

  8. Bağlantı noktasına hangi erişim VLAN'ının atanacağını aşağıdaki komutla yapılandırın:

    OS10(conf-if-eth1/1/14)# switchport access vlan 1
OS10(conf-if-eth1/1/14)#

  9. Aşağıdaki komutla arayüzden ve yapılandırmadan çıkıp exec moduna geri dönün:

    OS10(conf-if-eth1/1/14)# end
OS10#

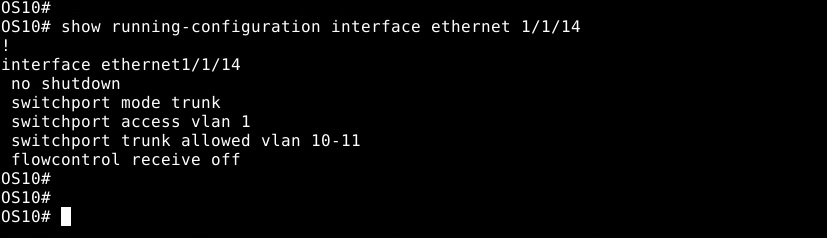

  10. Arayüzde yapılan yapılandırma değişikliklerini şu komutla doğrulayın: show running-configuration interface ethernet 1/1/14
    show running-configuration komut çıktısı

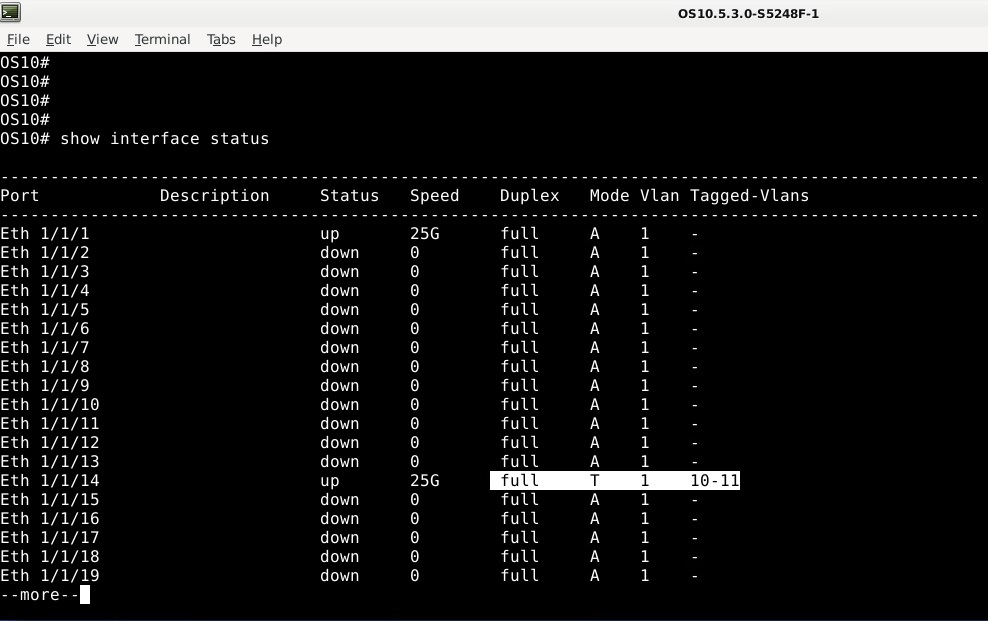

  11. Arayüzde yapılan değişiklikleri komutla doğrulamak için: show interface status. Mode ayarının artık santral için T olduğunu doğrulayın. Erişim VLAN 1 uygulanır ve etiketli VLAN 10 ve 11 de atanır.
    show interface status komutu çıktısı

  12. Yapılandırma değişikliklerini kaydetmek için aşağıdaki komutu kullanın.

    OS10# write memory
OS10#

    Daha fazla yardım için Dell EMC SmartFabric OS10 Kullanıcı Rehberi Sürüm Belgelerine bakın veya Dell Teknik Destek ekibiyle iletişime geçin.



    Additional Information

    Bu videoyu inceleyin:
