Dell Networking OS10: Конфігурація режиму транку інтерфейсу
Summary: Як налаштувати trunk mode OS10 на інтерфейсі.
Instructions
Передумови:
Switch має заводську конфігурацію з налаштуваними VLAN 10 і 11.
Інструкції
Інструкції щодо налаштування мережевого підключення інтерфейсу керування:
-
Відкрийте CLI, використовуючи консоль або керуючу IP для вашого комутатора серії S.
-
Увійдіть у режим привілейованого виконавця як стандартні облікові дані адміністратора. (OS10: користувач=
admin, password=admin). -

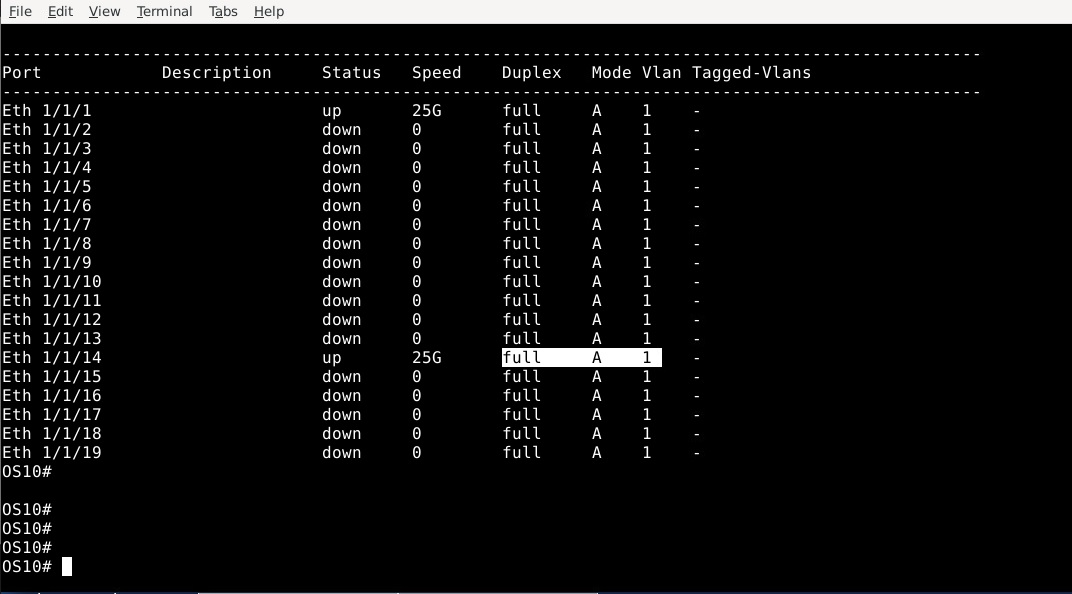

Покажіть статус інтерфейсів, позначивши A для режиму «доступу»:
OS10# show interface status
Зверніть увагу на інтерфейс Eth 1/1/14, виділений нижче. Він у режимі A для доступу.
-
Щоб змінити конфігурацію комутатора, виконайте наступну команду, а потім натисніть Enter.
OS10# configure terminal OS10(config)#
-
Щоб налаштувати інтерфейс Ethernet 1/1/14, введіть таку команду:
OS10(config)# interface ethernet 1/1/14 OS10(conf-if-eth1/1/14)#
-
Щоб змінити режим інтерфейсу на trunk за допомогою наступної команди:
OS10(conf-if-eth1/1/14)# switchport mode trunk OS10(conf-if-eth1/1/14)#
-
Налаштуйте, які транкові VLAN будуть призначені на інтерфейс, за допомогою наступних параметрів.
OS10(conf-if-eth1/1/14)# switchport trunk allowed vlan 10,11 OS10(conf-if-eth1/1/14)#
-
Налаштуйте, який VLAN доступу буде призначений порту за допомогою наступної команди
OS10(conf-if-eth1/1/14)# switchport access vlan 1 OS10(conf-if-eth1/1/14)#
-
Вийдіть з інтерфейсу та конфігурації назад у режим exec за допомогою наступної команди
OS10(conf-if-eth1/1/14)# end OS10#
-

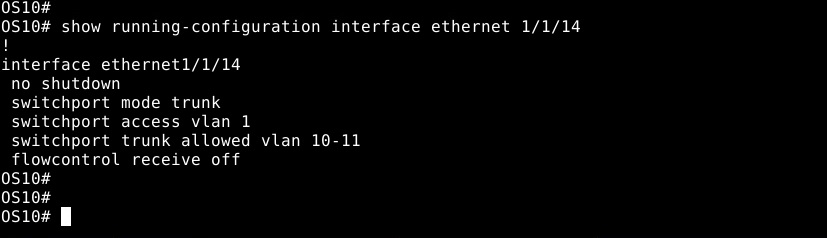

Перевірте зміни конфігурації, внесені на інтерфейсі, за допомогою команди:
show running-configuration interface ethernet 1/1/14
-

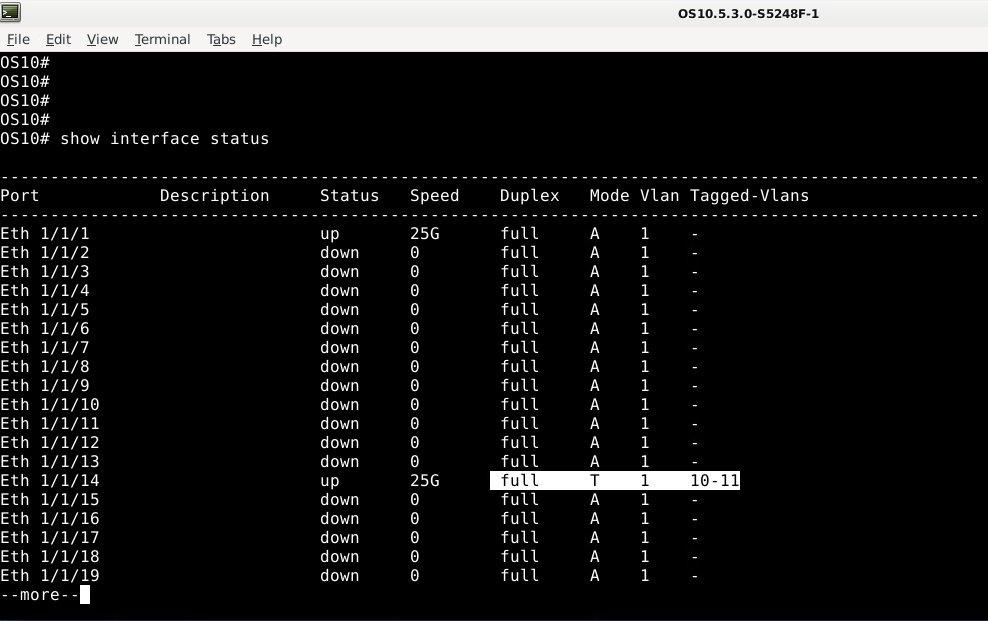

Щоб перевірити зміни інтерфейсу за допомогою команди:
show interface status. Перевірте, що Mode тепер T для trunk. Застосовується VLAN 1, а також призначаються теговані VLAN 10 і 11.
-
Щоб зберегти зміни конфігурації, скористайтеся наступною командою.
OS10# write memory OS10#
Для додаткової допомоги дивіться документацію з релізом Dell EMC SmartFabric OS10 або зверніться до технічної підтримки Dell.
