Dell Unity: Jak nakonfigurovat agregaci linek (oprava uživatelem)

Agregace linky kombinuje více síťových připojení do jednoho logického spojení. To poskytuje redundanci v případě, že jedno připojení selže, a sekundárně poskytuje určitou zvýšenou propustnost distribucí provozu mezi více připojení.

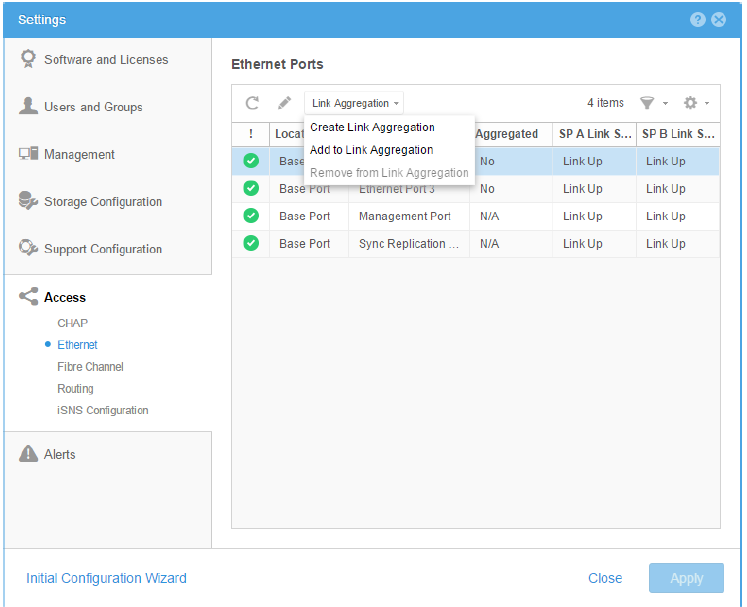

Servery NAS obsahují jedno nebo více síťových rozhraní, která jsou vytvořena na ethernetových portech pro přístup k hostiteli. Před konfigurací jakýchkoli rozhraní na ethernetových portech nakonfigurujte agregaci linky mezi dvěma nebo více porty. Funkci Link Aggregation lze použít pouze pro rozhraní serveru NAS, takže pokus o její konfiguraci na ethernetových portech, které mají stávající rozhraní iSCSI, je zakázán. Agregaci linky lze nakonfigurovat na stránce Settings v nástroji Unisphere, jak je znázorněno na obrázku:

Agregaci linky lze nakonfigurovat se dvěma až čtyřmi porty. Od verze 4.2.1 Dell Unity OE lze agregace linek vytvářet pomocí portů z různých modulů I/O (IOM) a také mezi IOM a vestavěnými ethernetovými porty. Dříve bylo možné pro přidání do agregace linky vybrat pouze porty patřící ke stejným portům IOM nebo integrovaným ethernetovým portům.  Vytvoření agregace linek na jednom IOM neposkytuje redundanci IOM.  Vzhledem k tomu, že nemůžeme spolehlivě detekovat "selhání" IOM, nemusí selhávající IOM vyvolat převzetí služeb při selhání SP.

Jinými slovy, pokud se rozhodnete nakonfigurovat agregaci linek na jednom IOM a pokud tento IOM selže, pak selže celé propojení, s největší pravděpodobností to nevyvolá převzetí služeb při selhání SP a pravděpodobně to povede ke scénáři nedostupnosti dat (DU).

Společnost Dell důrazně doporučuje konfigurovat nastavení agregace linek napříč moduly IOM a neizolovat je na jednom IOM.

Agregaci linky lze použít pouze pro rozhraní serveru NAS, takže pokus o konfiguraci na ethernetových portech, které mají stávající rozhraní iSCSI, je ze strany Unity zakázán.

Poznámka: Při konfiguraci agregace linky se ujistěte, že jsou stejné porty propojeny na obou procesorech úložiště. To je nezbytné, protože v případě převzetí služeb při selhání používá partnerský procesor úložiště stejné porty. Také se ujistěte, že jsou příslušné porty přepínače připojené k procesoru úložiště rovněž nakonfigurovány pro agregaci linky. Pokud přepínač není správně nakonfigurován, může dojít k problémům s komunikací.  Zkontrolujte, zda porty přepínače na připojeních obou procesorů úložiště používají stejné adresy VLAN, pokud jsou nakonfigurovány.

Další informace naleznete v tomto návodu ke konfiguraci vysoké dostupnosti Unity:
https://dl.dell.com/content/manual42328597-dell-emc-unity-family-configuring-high-availability.pdf?language=en-us
