Dell Unity: Konfigurieren der Link-Zusammenfassung (vom Nutzer korrigierbar)

Die Linkzusammenfassung kombiniert mehrere Netzwerkverbindungen zu einem logischen Link. Dies sorgt für Redundanz, falls eine Verbindung ausfällt, und sekundär für einen gewissen erhöhten Durchsatz, indem der Datenverkehr auf mehrere Verbindungen verteilt wird.

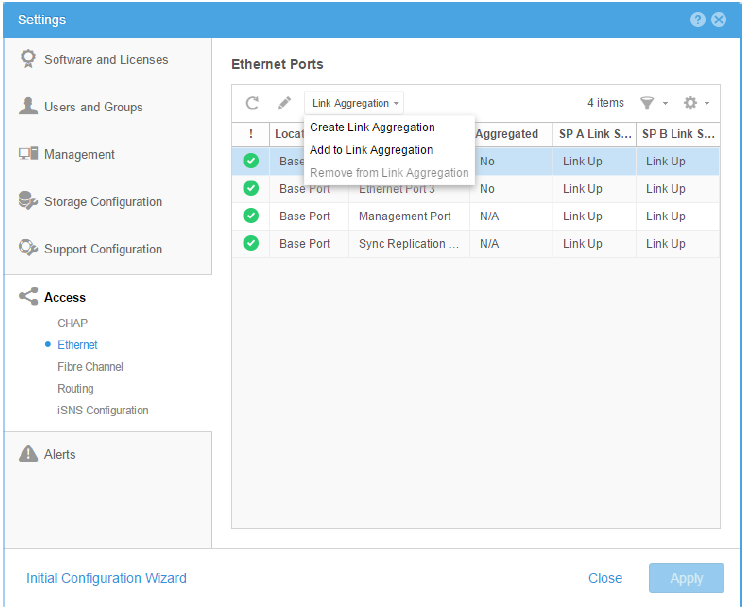

NAS-Server umfassen eine oder mehrere Netzwerkschnittstellen, die auf den Ethernetports für den Hostzugriff erstellt werden. Bevor Sie Schnittstellen auf den Ethernetports konfigurieren, konfigurieren Sie die Linkzusammenfassung zwischen zwei oder mehr Ports. Beachten Sie, dass die Linkzusammenfassung nur für NAS-Serverschnittstellen verwendet werden kann, sodass der Versuch, sie auf Ethernetports mit vorhandenen iSCSI-Schnittstellen zu konfigurieren, untersagt ist. Die Linkzusammenfassung kann auf der Seite Einstellungen in Unisphere konfiguriert werden, wie in der Abbildung dargestellt:

Linkzusammenfassungen können mit zwei bis vier Ports konfiguriert werden. Ab der Dell Unity-OE-Version 4.2.1 können Linkzusammenfassungen mithilfe von Ports von verschiedenen I/O-Modulen (IOMs) sowie zwischen IOMs und den integrierten Ethernetports erstellt werden. Zuvor konnten nur Ports, die zum selben IOM oder zu integrierten Ethernetports gehören, ausgewählt werden, um sie zu einer Linkzusammenfassung hinzuzufügen.  Das Erstellen einer Link-Zusammenfassung auf einem einzelnen IOM bietet keine IOM-Redundanz.  Da ein "Ausfall" eines IOM nicht zuverlässig erkannt werden kann, löst ein fehlerhaftes IOM möglicherweise kein SP-Failover aus.

Mit anderen Worten: Wenn Sie sich dafür entscheiden, die Linkzusammenfassung auf einem einzelnen IOM zu konfigurieren, und wenn dieses IOM ausfällt, würde die gesamte Verbindung ausfallen, dies würde höchstwahrscheinlich kein SP-Failover auslösen und wahrscheinlich zu einem DU-Szenario (Data Unavailable) führen.

Dell empfiehlt Ihnen dringend , Ihre Link-Aggregations-Setups über IOMs hinweg zu konfigurieren und nicht isoliert auf einem einzelnen IOM.

Die Linkzusammenfassung kann nur für NAS-Serverschnittstellen verwendet werden, sodass der Versuch, sie auf Ethernetports zu konfigurieren, die über vorhandene iSCSI-Schnittstellen verfügen, seitens Unity untersagt ist.

Hinweis: Stellen Sie bei der Konfiguration der Linkzusammenfassung sicher, dass dieselben Ports auf beiden SPs verkabelt sind. Dies ist notwendig, da der Peer-SP im Falle eines Failover dieselben Ports verwendet. Stellen Sie außerdem sicher, dass die entsprechenden Switchports, die mit den SPs verbunden sind, auch für die Linkzusammenfassung konfiguriert sind. Wenn der Switch nicht ordnungsgemäß konfiguriert ist, können Kommunikationsprobleme auftreten.  Stellen Sie sicher, dass die Switchports auf den Verbindungen von beiden SPs die gleichen VLAN-Adressen verwenden, falls konfiguriert.

Weitere Informationen finden Sie in diesem Handbuch zur Konfiguration von Hoher Verfügbarkeit unter Unity:
https://dl.dell.com/content/manual42328597-dell-emc-unity-family-configuring-high-availability.pdf?language=de-de
