Summary: Následující článek se týká pevných pracovních stanic Dell Precision a vytvoření pole RAID pomocí karet řadiče RAID.
Instructions
Obsah:
- Různé dostupné modely karet řadiče RAID
- Seznámení s terminologií a koncepty technologie RAID
- Nástroj pro konfiguraci pole RAID v systému BIOS
- Ovladač úložiště RAID
- Použití a seznámení s řadičem RAID LSI 9271-8i
Různé dostupné modely karet řadiče RAID
Pracovní stanice Dell Precision nabízejí několik možností pro vytvoření řadičů pevných disků:
- ✓ Karta řadiče RAID Dell H310 PCIe
- ✓ Karta řadiče RAID Dell H710P PCIe
- ✓ Karta řadiče RAID Dell H330 PCIe
- ✓ Karta řadiče RAID Dell H730P PCIe
- ✓ Řadiče RAID LSI 9271-8i
Karty H310 i H710P nabízejí několik portů 6 Gb/s pro disky SATA, SAS nebo SSD. Podporují konfigurace RAID 0, 1, 5 a 10.
Model H310 je hostitelská karta pole RAID. Hostitelská znamená, že pro implementaci pole RAID se používají cykly systémového procesoru.
(Obrázek 1 PERC H310)
Model H710P je hardwarový řadič RAID. Hardwarový řadič RAID znamená, že veškeré zpracování dat pro pole RAID probíhá na kartě a nevyužívají se žádné cykly systémového procesoru. Hardwarová karta pole RAID klade menší nároky na procesor pracovní stanice a zachovává tak nejvyšší výkon pracovní stanice. (Tato karta podporuje pouze interní úložiště.)
(Obrázek 2 H710p)
Karty H330 i H730P nabízejí několik portů 12 Gb/s pro disky SATA, SAS nebo SSD. Podporují konfigurace RAID 0, 1, 5 a 10.
Model H330 je univerzální karta pole RAID. (Tato karta podporuje interní úložiště a pásková zařízení, ale nepodporuje použití mezipaměti. To může ovlivnit výkon polí RAID 5 a RAID 6.)
(Obrázek 3 H330)
Model H730P je hardwarová karta pole RAID. Tato karta používá 1GB nebo 2GB stálou mezipaměť. (Tato karta podporuje pouze interní úložiště.)
(Obrázek 4 H730p)
Nástroj pro konfiguraci pole RAID v systému BIOS, označovaný také jako Dell OpenManage Storage Services, je aplikace pro správu úložiště. Tato aplikace je zabudována na různých kartách, které konfigurují a udržují skupiny disků RAID a virtuální disky. Tento nástroj je nezávislý na operačním systému. Pro spuštění tohoto nástroje stiskněte během testu POST klávesy <CTRL + R>.
Pokud chcete znát další informace o řadičích pole RAID LSI 9271-8i, přehrajte si videa v části 5 níže.
(Obrázek 5 PERC LSI)
Další informace o konfiguraci polí RAID v pracovních stanicích Precision naleznete v článcích znalostní databáze Dell:
- Konfigurace pole RAID pro mobilní pracovní stanice Dell Precision
- Konfigurace pole RAID v pracovní stanici Dell Precision
Seznámení s terminologií a koncepty technologie RAID
Níže naleznete několik videí, která vysvětlují základní koncepty a termíny používané v oblasti polí RAID. Tato videa mohou být v angličtině nebo nabízet titulky v místním jazyce.
Mohou pro vás být užitečná, pokud dosud nemáte s poli RAID žádné zkušenosti. Pokud zkušenosti máte, můžete přejít k další části.
Úvod do konceptu RAID
Délka: 00:01:30 (hh:mm:ss)
Skryté titulky: (Pouze v angličtině)
Pochopení úrovní pole RAID
Délka: 00:03:35 (hh:mm:ss)
Skryté titulky: (Pouze v angličtině.)
Vysvětlení parity
Délka: 00:01:41 (hh:mm:ss)
Skryté titulky: (pouze v angličtině)
Vysvětlení velikosti pruhu, šířky a velikosti prokládání
Délka: 00:01:24 (hh:mm:ss)
Skryté titulky: (Pouze v angličtině.)
Nástroj pro konfiguraci pole RAID v systému BIOS
Před načtením ovladačů řadiče PERC je nutné pomocí tohoto nástroje nastavit pole RAID.

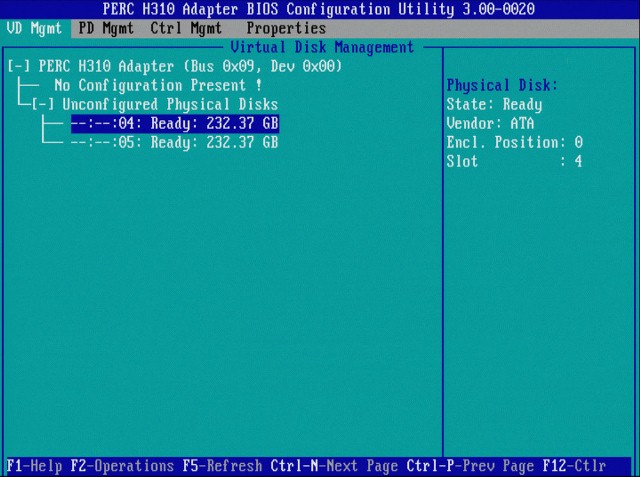

Nástroj pro starší karty nabízí několik částí, včetně Virtual Disk Management, Physical Disk Management, Controller Management a Properties.
(Obrázek 6 Nástroj PERC)

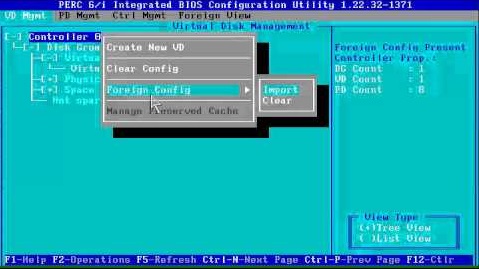

Nástroj pro novější karty je identický, ale část Properties (Vlastnosti) se změnila na Foreign Configuration View (Zobrazení neznámé konfigurace).
(Obrázek 7 BIOS PERC6i)
Ovladač úložiště RAID
Při instalaci / přeinstalaci operačního systému Windows vás instalační program v určitý okamžik požádá o ovladač úložiště RAID. Technik nebo uživatel musí mít ovladač úložiště RAID připravený na jednotce USB při pokusu o formátování a načtení operačního systému.

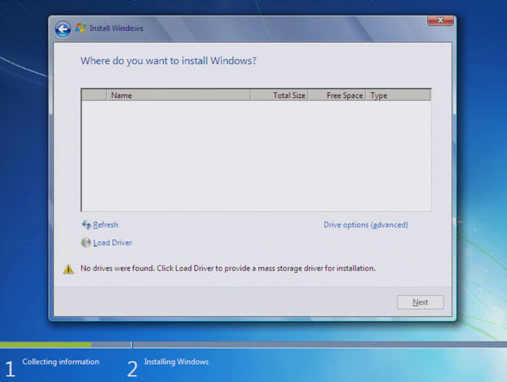

Níže je snímek obrazovky, na kterém není nalezena žádná jednotka pevného disku v instalaci systému Windows 7: (U novějších verzí systému Windows nedošlo k žádné významné změně.)
(Obrázek 8 Ovladač PERC)
Pokud se zobrazí hlášení Nebyl nalezen pevný disk, je nutné připojit jednotku USB s ovladačem. Klikněte na možnost Načíst ovladače, přejděte k umístění ovladače na jednotce USB a spusťte jej.
Ovladače si můžete stáhnout z webu podpory společnosti Dell.
Pro zobrazení správné stránky je potřeba zadat výrobní číslo nebo kód Express Service Code. (Model můžete také vybrat ze seznamu produktů.)
Klikněte na tlačítko Ovladače a soubory ke stažení na levé straně stránky a ujistěte se, že je vybrán správný operační systém.
Otevřete část Řadič úložiště a pomocí odkazu stáhněte soubor ovladače.
Použití a seznámení s řadičem RAID LSI 9271-8i
Níže uvedená videa vás provedou používáním řadičů RAID LSI 9271-8i a poskytnou vám doplňující informace. Tato videa mohou být v angličtině nebo nabízet titulky v místním jazyce.
Aktualizace firmwaru řadičů LSI 9271-8i RAID
Délka: 00:01:50 (hh:mm:ss)
Skryté titulky: (Pouze v angličtině.)
Cizí konfigurace řadičů LSI 9271-8i RAID
Délka: 00:01:39 (hh:mm:ss)
Titulky: (Pouze v angličtině.)
