Data Domain: DD Boost-Konfigurationsleitfaden für CommVault

Summary: Dieser Artikel enthält grundlegende Informationen zur Konfiguration von DD Boost mit der CommVault-Anwendung. In diesem Artikel werden auch die Voraussetzungen beschrieben, die für die Konfiguration von DD Boost mit CommVault und unterstützte Konfigurationen/Workflows mit den CommVault-Softwareversionen 11.30.x und 11.32.x erforderlich sind. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Softwarekonfiguration

Tabelle: Voraussetzungen für erforderliche Versionen von Data Domain (DD) und Commvault.

DDOS-Version DDBoostSDK CommServe/Media Agent-Version
DDOS 7.8 oder höher DD Boost SDK 7.11 – integriert in Commvault 11.30.x und 11.32.x Media Agent Package 11.30.x (DD Boost-Zugriff)
DDOS 7.8 oder höher DD Boost SDK 7.11 – integriert in Commvault 11.30.x und 11.32.x Media Agent Package 11.32.x (DD Boost Client Direct)

Hinweis: DD Boost Client wird bei neuen Bereitstellungen unterstützt. Es wird keine Migration von DD Boost Access (CV 11.30.x) oder von früheren CV-Versionen unterstützt.

Unterstützte Konfigurationen/Workflows mit Commvault 11.30.x

Arbeitsablauf I: Datenpfad-Medienagent zu Data Domain

Grafik, die Client-Datenstreams beim Schreiben in Commvault und dann in Data Domain zeigt. Das DDBoost SDK ist im Commvault Media Agent (MA)-Paket enthalten. MA streamt über eine sichere TLS-Verbindung direkt an die DD.


Arbeitsablauf II: Datenpfadclient zu Data Domain

Die Grafik zeigt, wie Clientdaten mithilfe einer DDBoost-Clientbibliothek direkt auf Data Domain gesichert werden. Metadaten werden an Commvault gesendet. Das DDBoost SDK ist im Storage Accelerator Package enthalten. Clients schreiben über eine sichere TLS-Verbindung in die DD.


Unterstützte Workflows für 11.32.x

Arbeitsablauf I: Datenpfad ist Client zu Data Domain (clientseitige DD-Deduplizierung)

Hinweis: Nur bei kompletten Backups und inkrementellen Backups wird nur Wiederherstellung angezeigt.
Die Grafik zeigt, wie Clientdaten mithilfe einer DDBoost-Clientbibliothek über eine sichere TLS-Verbindung direkt auf Data Domain gesichert werden. Metadaten werden an Commvault gesendet. Das DDBoost SDK ist in das Medien-Agent- und Client-Paket integriert.

Arbeitsablauf II: Datenpfad ist Client zu Data Domain (clientseitige DD-Deduplizierung)

Hinweis: Nur für synthetische komplette Backups (DD VS – Virtual Synthetics)
Die Grafik zeigt Client-Datenstreams, die in Commvault und dann in Data Domain geschrieben werden. Clients schreiben ihren Indexcache in Commvault und MA schreibt über eine sichere TLS-Verbindung in die DD. Das DDBoost SDK ist in das Medien-Agent- und Client-Paket integriert.

Arbeitsablauf III: Clients zu Medienagenten zu Data Domain

Der Datenpfad ist der Medienagent für Data Domain.

Hinweis: Bevorzugt für nicht-clientseitige DD-Deduplizierung
Die Grafik zeigt, wie Clientdaten direkt in Data Domain gesichert werden, wobei Metadaten mit dem erforderlichen Media Agent-Paket auf den Clients an Commvault gesendet werden. Clients schreiben über eine sichere TLS-Verbindung in die DD.

Konfigurationsschritte

In diesem Abschnitt werden die Schritte erläutert, die zum Konfigurieren einer DD Appliance erforderlich sind.
Hinweis: DD Boost SDK wird standardmäßig installiert, wenn CommVault Media Agent und CommServe auf Hosts installiert sind.

Überprüfen Sie, ob DD über eine gültige Lizenz verfügt und das Dateisystem und DD Boost aktiviert sind.

  1. Lizenz prüfen:
    sysadmin@DataDomain# elicense show
Licensing scheme: EMC Electronic License Management System (ELMS) node-locked mode

Capacity licenses:
##   Feature              Shelf Model   Capacity      Type              State    Expiration Date   Note
--   ------------------   -----------   -----------   ---------------   ------   ---------------   ----
1    CAPACITY-ACTIVE      ES40          1135.04 TiB   permanent (int)   active   n/a
2    CLOUDTIER-CAPACITY   n/a           9.09 TiB      permanent (int)   active   n/a
--   ------------------   -----------   -----------   ---------------   ------   ---------------   ----
Licensed Active Tier capacity: 1135.04 TiB*
* Depending on the hardware platform, usable filesystem capacities may vary.

Feature licenses:
##   Feature                     Count   Type              State    Expiration Date   Note
--   -------------------------   -----   ---------------   ------   ---------------   ----
1    REPLICATION                     1   permanent (int)   active   n/a
2    VTL                             1   permanent (int)   active   n/a
3    DDBOOST                         1   permanent (int)   active   n/a
4    RETENTION-LOCK-GOVERNANCE       1   permanent (int)   active   n/a
5    ENCRYPTION                      1   permanent (int)   active   n/a
  2. Überprüfen Sie den Dateisystemstatus:
    sysadmin@DataDomain# filesys status
The filesystem is enabled and running.
  3. Überprüfen Sie den DD Boost-Status:
    sysadmin@DataDomain# ddboost status
DD Boost status: enabled
  4. Überprüfen Sie die DD Boost-Optionen für DSP:
    sysadmin@DataDomain# ddboost option show
Option                           Value
------------------------------   --------
distributed-segment-processing   enabled
virtual-synthetics               enabled
fc                               disabled
global-authentication-mode        none
global-encryption-strength        none
------------------------------   --------
  5. Erstellen Sie eine DD Boost-Speichereinheit:
    sysadmin@DataDomain# ddboost storage-unit create DDSTU_P2WIN_COMP_3 user sysadmin
Created storage-unit "DDSTU_P2WIN_COMP_3" for "sysadmin".
  6. Listen Sie die DD Boost-Speichereinheit auf:
    sysadmin@DataDomain# ddboost storage-unit show
Name                 Pre-Comp (GiB)   Status   User       Report Physical
                                                             Size (MiB)
------------------   --------------   ------   --------   ---------------
DDSTU_P2WIN_COMP_3              0.0   RW       sysadmin                 -
------------------   --------------   ------   --------   ---------------
 D    : Deleted
 Q    : Quota Defined
 RO   : Read Only
 RW   : Read Write
 RD   : Replication Destination
 M    : Mobile
 m    : Migratable

Hinweis: Weitere Informationen über die Commvault DD Boost-Speicherbibliotheksfunktion, einschließlich der Konfiguration einer DD Boost-Speicherbibliothek, finden Sie unter Commvault Data Domain Boost-Speicherbibliothek in der Commvault-Dokumentation.


Erstellen einer DD Boost-Clientbibliothek mit CommVault 11.32.x

Nachdem Sie alle Voraussetzungen für die Konfiguration einer Commvault DD Boost-Speicherbibliothek erfüllt haben, erstellen Sie eine Client Direct DD Boost-Clientbibliothek:
  1. Erweitern Sie im CommCell-Browser "Storage Resources".
  2. Klicken Sie mit der rechten Maustaste auf Bibliotheken und klicken Sie dann auf "Add > Disk Library > Data Domain Boost Library".

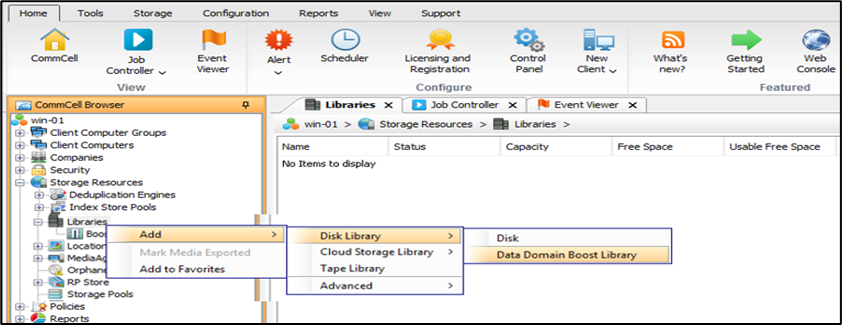

    Screenshot der Commvault-Benutzeroberfläche mit den folgenden verschachtelten aktiven Untermenüs: Bibliotheken, Hinzufügen, Disk Library und Data Domain Boost Library.
  3. Die "Add DD Boost Storage" wird angezeigt.
  4. Geben Sie im Feld Name einen Namen für die Bibliothek ein.
  5. Wählen Sie im Feld Typ die Option DD Boost Client.
  6. Wählen Sie aus der Liste Media Agent den entsprechenden Client aus.
  7. Geben Sie im Feld DD appliance host die IP-Adresse ein, die der Data Domain-Bibliothek zugeordnet ist.
  8. Wählen Sie in der Liste Credentials vordefinierte Zugangsdaten aus oder klicken Sie auf Create New , um Zugangsdaten für den Zugriff auf die Appliance-Bibliothek der DD Serie zu erstellen.
  9. Geben Sie im Feld Speichereinheit den Namen der Speichereinheit ein, die in der Appliance-Konsole der DD Serie angegeben ist.
    Screenshot der Commvault-Benutzeroberfläche mit geöffnetem Fenster
  10. Klicken Sie auf OK.

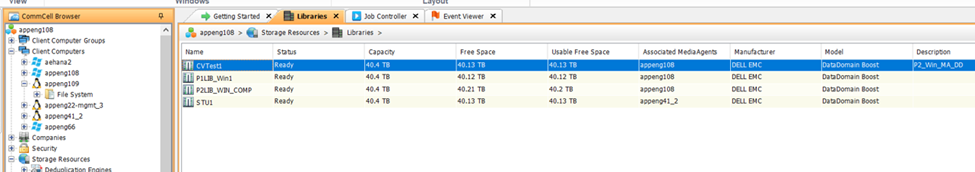

    Screenshot der Commvault-Benutzeroberfläche mit einer neuen Client Direct-Speicherbibliothek, die unter
Die neue Client Direct DD Boost-Speicherbibliothek wird im CommCell-Browser unter "Speicherressourcen | Bibliotheken."
