Práce v síti Dell: Chybné směrování PBR v OS10 v prostředích VLT pomocí rozhraní VLTi

Summary: Uživatel narazil na problém se směrováním na základě zásad (PBR) v prostředí VLT (Virtual Link trunking) pomocí přepínačů Dell OS10. Když je provoz směrován na sekundární přepínač VLT pomocí rozhraní VLTi, dochází k chybám komunikace. Problém byl vyřešen zakázáním PBR v doméně VLT. Alternativním řešením je restrukturalizace konfigurace mapy tras pomocí dvou seznamů řízení přístupu (ACL) k oddělení dopravních cest. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Shromažďování informací

Pro řešení potíží v reálném čase použijte tyto příkazy:


show mac address-table
show ip arp
show ip route
show running-config route-map
show running-config access-list
show running-config vlt

Zvažte vytvoření seznamů ACL tak, aby odpovídaly provozu (zdrojovému/cílovému), a ověřte, jestli se provoz ubírá očekávanou cestou.

Shromážděte balíček podpory pro další analýzu.



Identifikace problému

  • Komunikace selže při asymetrickém provozu pomocí rozhraní VLTi.
  • Mohou být pozorovány zprávy o překročení hodnoty TTL (Time To Live).
  • Provoz funguje správně, pokud používá pouze jeden partnerský přepínač VLT.

Cause

Hlavní příčina

Při asymetrické komunikaci, kdy je provoz směrován přes VLTi na přepínači 1, může přepínač 2 odeslat provoz do nesprávného cíle, což může způsobit problémy s komunikací. K tomu dochází, protože PBR odpovídá provozu na rozhraních VLTi přepínače 2.

Resolution

Uživatelská příručka k systému Dell SmartFabric OS10 verze 10.6.0

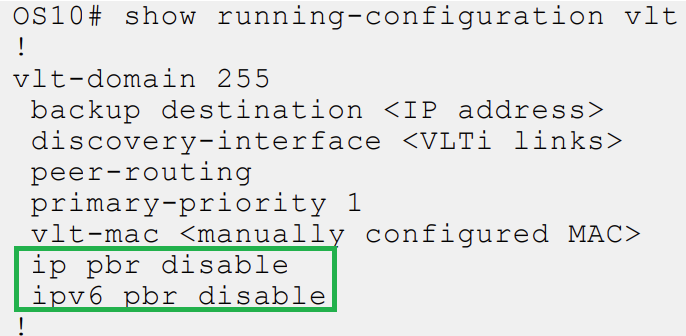

  • Zakažte PBR v doméně VLT:

ip pbr disable
ipv6 pbr disable

Konfigurace PBR



Zástupná řešení

  • Překonfigurujte mapu tras pomocí dvou seznamů ACL:
    • ACL1: Povolte položky pro podsítě používající tradiční směrování.
    • ACL2: ip povoluje filtrování libovolného provozu.
    • Mapa trasy:
route-map ToDefaultRoute deny 10
  match ip address ACL1
route-map ToFwPbr permit 20
  match ip address ACL2
  set ip next-hop next-hop IP

Affected Products

SmartFabric OS10 Software
Article Properties
Article Number: 000357162
Article Type: Solution
Last Modified: 20 Aug 2025
Version:  1
