Dell Networking: OS10 PBR-fejlrouting i VLT-miljøer ved hjælp af VLTi-grænseflader

Summary: En bruger stødte på et problem med politikbaseret routing (PBR) i et VLT-miljø (Virtual Link Trunking) ved hjælp af Dell OS10-switche. Når trafik dirigeres til VLT-sekundær switch ved hjælp af VLTi-interfaces, resulterer det i "kommunikationsfejl". Problemet blev løst ved at deaktivere PBR på VLT-domænet. Der er en løsning ved at omstrukturere rutekortkonfigurationen ved hjælp af to adgangskontrollister (ACL) til at adskille trafikstier. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Indsamling af oplysninger

Brug disse kommandoer til direkte fejlfinding:


show mac address-table
show ip arp
show ip route
show running-config route-map
show running-config access-list
show running-config vlt

Overvej at oprette ACL'er, så de matcher trafikken (kilde/destination), og kontrollér, om trafikken følger den forventede sti.

Saml supportpakken til yderligere analyse.



Identifikation af problem

  • Kommunikationen mislykkes, når der er asymmetrisk trafik ved hjælp af VLTi-grænseflader.
  • Time To Live (TTL) overskridelser af meddelelser kan observeres.
  • Traffic fungerer korrekt, når den kun bruger én VLT-peer-switch.

Cause

Problem

I en asymmetrisk kommunikation, når trafikken dirigeres gennem VLTi på switch 1, kan switch 2 sende trafikken til den forkerte destination, hvilket forårsager kommunikationsproblemer. Dette sker, fordi PBR matcher trafikken på switch 2's VLTi-grænseflader.

Resolution

Dell SmartFabric OS10 User Guide Release 10.6.0

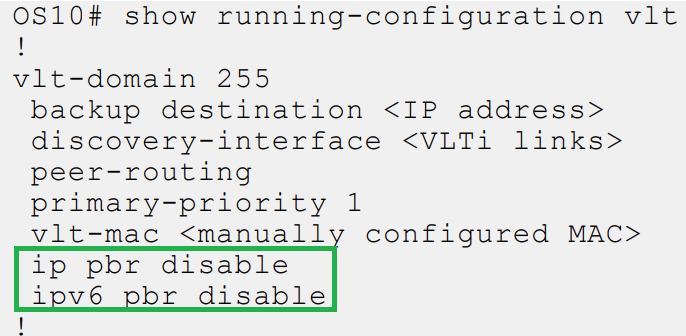

  • Deaktiver PBR på VLT domænet:

ip pbr disable
ipv6 pbr disable

PBR-konfiguration



Løsninger

  • Omkonfigurer et rutekort ved hjælp af to ACL'er:
    • ACL1: Tillad poster for undernet ved hjælp af traditionel routing.
    • ACL2: ip tillader enhver for trafik, der skal filtreres.
    • Rutekort:
route-map ToDefaultRoute deny 10
  match ip address ACL1
route-map ToFwPbr permit 20
  match ip address ACL2
  set ip next-hop next-hop IP

Affected Products

SmartFabric OS10 Software
Article Properties
Article Number: 000357162
Article Type: Solution
Last Modified: 20 Aug 2025
Version:  1
