Rete Dell: Errore di routing di OS10 PBR in ambienti VLT che utilizzano interfacce VLTi

Summary: Un utente ha riscontrato un problema con il Policy-Based Routing (PBR) in un'ambiente VLT (Virtual Link Trunking) che utilizzava switch Dell OS10. Quando il traffico viene instradato allo switch secondario VLT utilizzando le interfacce VLTi, si verificano errori di "comunicazione". Il problema è stato risolto disabilitando PBR sul dominio VLT. Esiste una soluzione alternativa che consiste nel ristrutturare la configurazione della route-map utilizzando due ACL (Access Control List) per separare i percorsi del traffico. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Raccolta di informazioni

Utilizzare questi comandi per la risoluzione dei problemi in tempo reale:


show mac address-table
show ip arp
show ip route
show running-config route-map
show running-config access-list
show running-config vlt

Prendere in considerazione la creazione di ACL in modo che corrispondano al traffico (origine/destinazione) e verificare se il traffico segue il percorso previsto.

Raccogliere il pacchetto di supporto per ulteriori analisi.



Identificazione dei problemi

  • La comunicazione ha esito negativo in caso di traffico asimmetrico tramite interfacce VLTi.
  • Potrebbero essere osservati messaggi di durata (TTL) superato.
  • Il traffico funziona correttamente quando utilizza un solo switch peer VLT.

Cause

Root cause:

In una comunicazione asimmetrica, quando il traffico viene instradato attraverso VLTi sullo switch 1, lo switch 2 potrebbe inviare il traffico alla destinazione errata, causando problemi di comunicazione. Ciò si verifica perché PBR corrisponde al traffico sulle interfacce VLTi dello switch 2.

Resolution

Guida utente di Dell SmartFabric OS10 versione 10.6.0

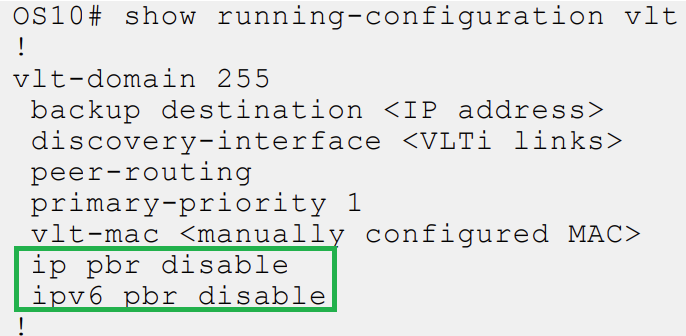

  • Disabilitare PBR sul dominio VLT:

ip pbr disable
ipv6 pbr disable

Configurazione PBR



Soluzioni alternative

  • Riconfigurare una route-map utilizzando due ACL:
    • ACL1: Consentire le voci per le subnet che utilizzano il routing tradizionale.
    • ACL2: ip permette a any any per il traffico da filtrare.
    • Mappa del percorso:
route-map ToDefaultRoute deny 10
  match ip address ACL1
route-map ToFwPbr permit 20
  match ip address ACL2
  set ip next-hop next-hop IP

Affected Products

SmartFabric OS10 Software
