Dell Networking：VLTiインターフェイスを使用したVLT環境でのOS10 PBRの誤ルーティング

Summary: Dell OS10スイッチを使用した仮想リンク トランキング(VLT)環境で、ユーザーがポリシーベース ルーティング(PBR)に関する問題に遭遇しました。VLTiインターフェイスを使用してトラフィックがVLTセカンダリー スイッチにルーティングされると、「通信」エラーが発生します。この問題は、VLTドメインでPBRを無効にすることで解決されました。2つのアクセスコントロールリスト(ACL)を使用してルートマップ設定を再構築し、トラフィックパスを分離することで、回避策があります。 ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

情報収集

ライブ トラブルシューティングには、次のコマンドを使用します。


show mac address-table
show ip arp
show ip route
show running-config route-map
show running-config access-list
show running-config vlt

トラフィック(送信元/宛先)に一致する ACL を作成することを検討し、トラフィックが予期されるパスをたどっているかどうかを確認します。

詳細な分析のためにサポート バンドルを収集します。



問題の識別

  • VLTiインターフェイスを使用する非対称トラフィックがあると、通信が失敗します。
  • Time To Live (TTL) 超過メッセージが表示されることがあります。
  • VLTピア スイッチを1つだけ使用している場合、トラフィックは正常に動作します。

Cause

根本的な原因

非対称通信では、トラフィックがスイッチ1のVLTiを介してルーティングされると、スイッチ2が間違った宛先にトラフィックを送信し、通信の問題が発生する可能性があります。これは、PBR がスイッチ 2 の VLTi インターフェイス上のトラフィックと一致するために発生します。

Resolution

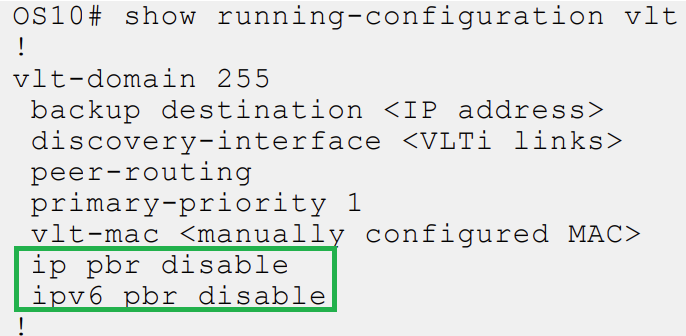

Dell SmartFabric OS10ユーザー ガイド リリース10.6.0



  • VLTドメインでPBRを無効にします。

ip pbr disable
ipv6 pbr disable

PBR 設定



対処法

  • 次の 2 つの ACL を使用してルートマップを再設定します。
    • ACL1: 従来のルーティングを使用したサブネットのエントリーを許可します。
    • ACL2: ip permit any any を使用してトラフィックをフィルタリングします。
    • ルートマップ:
route-map ToDefaultRoute deny 10
  match ip address ACL1
route-map ToFwPbr permit 20
  match ip address ACL2
  set ip next-hop next-hop IP

Affected Products

SmartFabric OS10 Software
