Dell Networking: OS10 PBR-feilruting i VLT-miljøer ved hjelp av VLTi-grensesnitt

Summary: En bruker oppdaget et problem med policybasert ruting (PBR) i et VLT-miljø (Virtual Link Trunking) ved hjelp av Dell OS10-svitsjer. Når trafikk rutes til den sekundære VLT-svitsjen ved hjelp av VLTi-grensesnitt, resulterer det i kommunikasjonsfeil. Problemet ble løst ved å deaktivere PBR på VLT-domenet. Det finnes en løsning ved å omstrukturere konfigurasjonen av rutekartet ved hjelp av to tilgangskontrollister (ACL) for å skille trafikkbaner. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Innsamling av informasjon

Bruk disse kommandoene for direkte feilsøking:


show mac address-table
show ip arp
show ip route
show running-config route-map
show running-config access-list
show running-config vlt

Vurder å opprette tilgangskontrollister for å samsvare med trafikken (kilde/destinasjon), og kontroller om trafikken tar den forventede banen.

Samle støttebunten for videre analyse.



Identifisere problem

  • Kommunikasjonen mislykkes når det er asymmetrisk trafikk ved hjelp av VLTi-grensesnitt.
  • Time To Live (TTL) overskredne meldinger kan observeres.
  • Trafikken fungerer på riktig måte når den bare bruker én VLT-nodebryter.

Cause

Hovedårsak

Når trafikken rutes gjennom VLTi på switch 1 i asymmetrisk kommunikasjon, kan svitsj 2 sende trafikken til feil destinasjon og forårsake kommunikasjonsproblemer. Dette skjer fordi PBR samsvarer med trafikken på bryterens VLTi-grensesnitt i svitsj 2.

Resolution

Brukerveiledning for Dell SmartFabric OS10 versjon 10.6.0



  • Deaktiver PBR på VLT-domenet:

ip pbr disable
ipv6 pbr disable

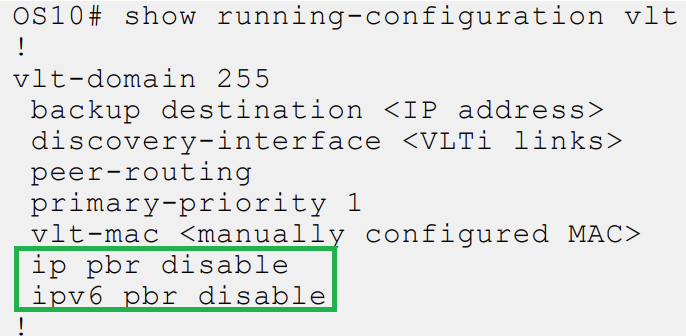

PBR-konfigurasjon



Midlertidige løsninger

  • Konfigurere et rutekart på nytt ved hjelp av to tilgangskontrollister:
    • ACL1: Tillat oppføringer for delnett ved hjelp av tradisjonell ruting.
    • ACL2: ip tillate noen for trafikk som skal filtreres.
    • Rute-kart:
route-map ToDefaultRoute deny 10
  match ip address ACL1
route-map ToFwPbr permit 20
  match ip address ACL2
  set ip next-hop next-hop IP
