Precision 7550: visuele handleiding bij uw computer
Summary: Dit artikel is een visuele gids voor de externe poorten en functies van het Precision Mobile Workstation 7550.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
Het volgende artikel biedt een visuele handleiding voor uw Precision Mobile Workstation 7550 en geeft een overzicht van de externe poorten en functies van uw laptop.
OPMERKING: Voor een meer gedetailleerde beschrijving, zie de productgids op www.dell.com/support
Inhoudsopgave:
- Vooraanzicht
- Bovenaanzicht
- Onderaanzicht
- Achteraanzicht
- Linkerzijaanzicht
- Rechterzijaanzicht
- Aanzicht voedingsadapter
- Aanvullende info:
Vooraanzicht
Aanzicht beeldscherm met RGB-camera

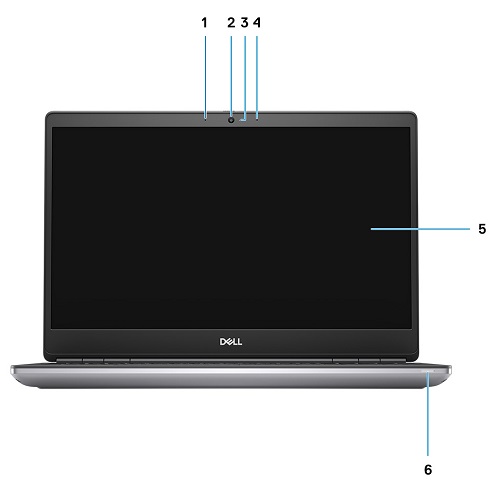

Afbeelding 1: Vooraanzicht: Beeldscherm met RGB-camera
| 1 | Microfoon | 2 | Camera |
| 3 | Camera-LED | 4 | Microfoon |
| 5 | Beeldscherm | 6 | LED-lampje batterijstatus |
Aanzicht beeldscherm met IR-camera

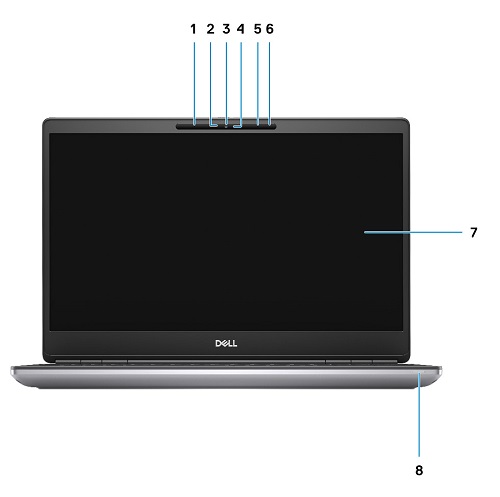

Afbeelding 2: Vooraanzicht: Beeldscherm met IR-camera
| 1 | Microfoon | 2 | Sensor IR-camera |
| 3 | Camera | 4 | Camera-LED |
| 5 | Microfoon | 6 | Nabijheidssensor |
| 7 | Beeldscherm | 8 | Batterijstatus-LED |
Bovenaanzicht
Afbeelding 3: Bovenaanzicht
| 1 | Camerasluiter | 2 | Aan/uit-knop (met optionele vingerafdruklezer) |
| 3 | Touchpad |
Onderaanzicht
Afbeelding 4: Onderaanzicht
| 1 | Servicetag-label | 2 | Ventilatieopening |
Achteraanzicht

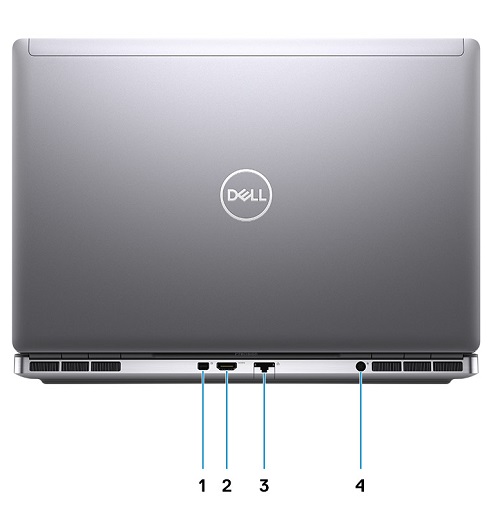

Afbeelding 5: Achteraanzicht
| 1 | Mini DisplayPort 1.4 | 2 | HDMI 2.0-poort |
| 3 | Netwerkpoort | 4 | Voedingsadapterpoort |
Linkerzijaanzicht

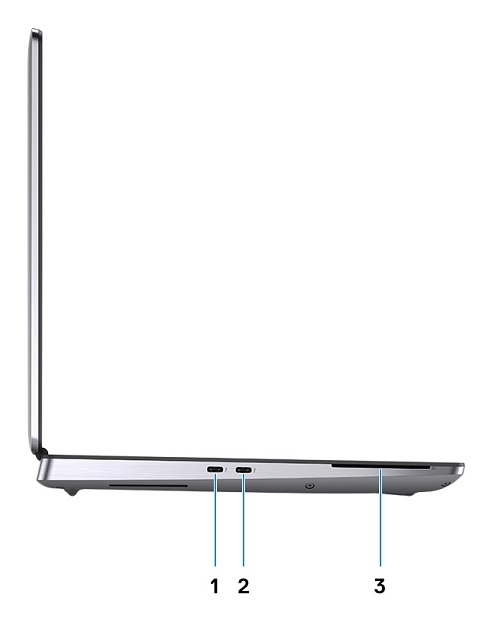

Afbeelding 6: Linkerzijaanzicht
| 1 | USB 3.2 Gen 2 Type-C Thunderbolt 3-poort | 2 | USB 3.2 Gen 2 Type-C Thunderbolt 3-poort |
| 3 | Smartcardlezer (optioneel) |
Rechterzijaanzicht

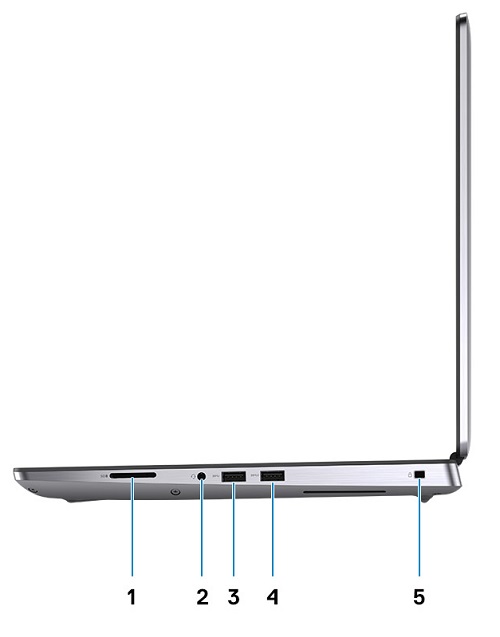

Afbeelding 7: Rechterzijaanzicht
| 1 | SD-kaartslot | 2 | Headset- en/of microfoonpoort |
| 3 | USB 3.2 Gen 1 Type-A poort | 4 | USB 3.2 Gen 1 Type-A poort met PowerShare |
| 5 | Wigvormig slot voor vergrendeling |
Aanzicht voedingsadapter
Afbeelding 8: Voedingsadapter 180 W cilindertype
| Beschrijving | Waarden |
| Typ | Voedingsadapter van 180 W |
| Ingangsspanning | 100 VAC tot 240 VAC |
| Uitgangsstroom | 9,23 A |
| Uitgangsvermogen | 180 W |
| Uitgangsspanning | 19,50 V gelijkspanning |
Aanvullende info:
