VxRail: налаштування iDRAC, які не можна змінити

Summary: iDRAC — це бекенд ISM, який забезпечує функціонал апаратного моніторингу на пристрої VxRail. У цій статті описані необхідні налаштування iDRAC.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

Частина функції апаратного монітора VxRail Manager залежить від правильної комунікації з ISM та iDRAC.

У цій статті наведено стандартні налаштування iDRAC, які не можна змінити.

  • ОС до iDRAC Pass-through // керування інтерфейсом > iDRAC Налаштування > iDRAC Підключення > ОС до iDRAC Pass-through
State: Enabled
Pass-through mode: USB NIC
USB NIC IP address: 169.254.0.1



Скріншот з idrac, який показує конфігурацію ОС на iDRAC Pass-through
  • Налаштування пароля // інтерфейс > керування iDRAC Налаштування > iDRAC Користувачі > Глобальні налаштування > користувачів Налаштування пароля

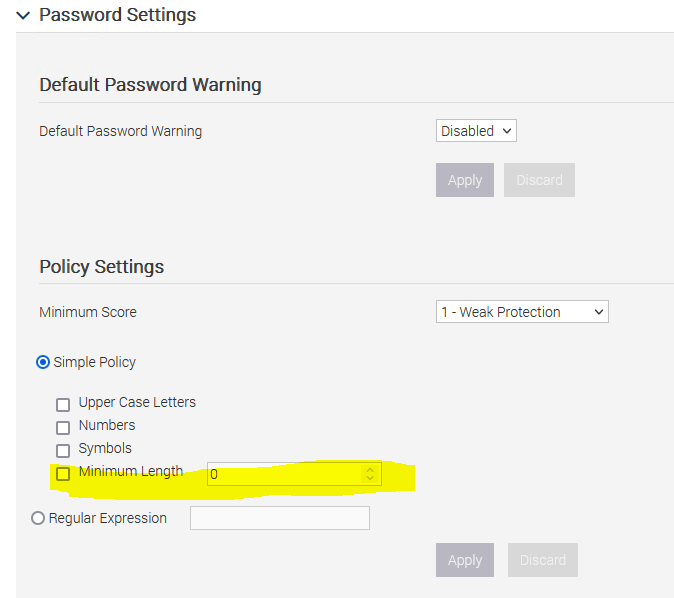

Скріншот з iDrac, який показує налаштування пароля

Зміна мінімальної довжини на значення більше 9 може призвести до того, що VxRail не зможе правильно підключитися до вузла, а RASR відмовитиме. Перед зміною політики паролів зверніться до служби підтримки Dell.

  • Інтерфейс > керування iDRAC Налаштування > iDRAC Послуги
    • > Веб-сервер > Місця дії
HTTPS: 443
SSL Encryption: 128-bits or higher
TLS Protocol: TLS 1.2 and higher
    • > SSH
Status: Enabled
Port number: 22
    • > Віддалений RACADM
Status: Enabled

7.0.010-8.0.311:



Примітка: Починаючи з версії 8.0.320, vxpsvc Обліковий запис більше не використовується. Обліковий запис має бути видалений автоматично, коли кластер оновлюється до 8.0.320. Обліковий запис замінюється токенами автентифікації.



  • Користувачі iDRAC // інтерфейс > керування iDRAC Налаштування > iDRAC Користувачі > Місцеві користувачі
    • повинен мати vxpsvc Рахунок, як показано на фото нижче

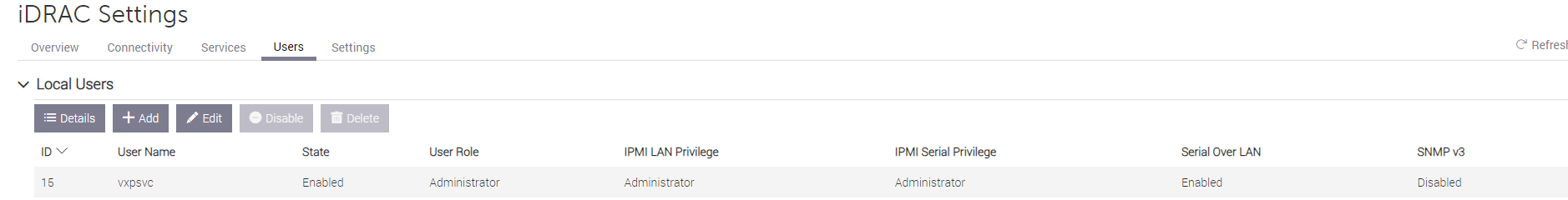

Скріншот iDrac, який показує потрібного користувача сервісу

    • Користувацькі права для vxpsvc Рахунок:

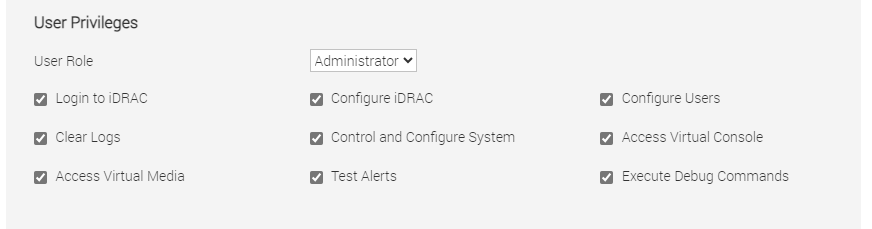

Скріншот iDrac, який показує потрібні права користувача сервісу

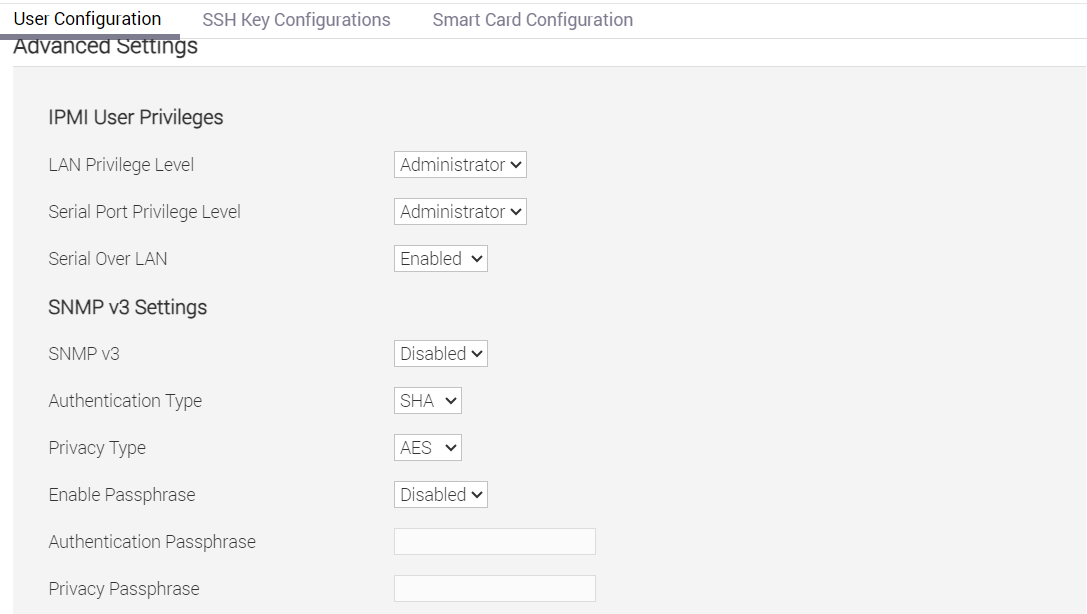

Скріншот iDrac, який показує потрібні права користувача сервісу в розширених налаштуваннях

Особливі потреби для G560 та 560F

  • Налаштування > iDRAC Сполучення > Мережа > Налаштування > мережі Вибір NIC = LOM1
  • Конфігурація > інтерфейсу iDRAC Налаштування > BIOS Інтегровані пристрої: вбудований NIC1 = увімкнений

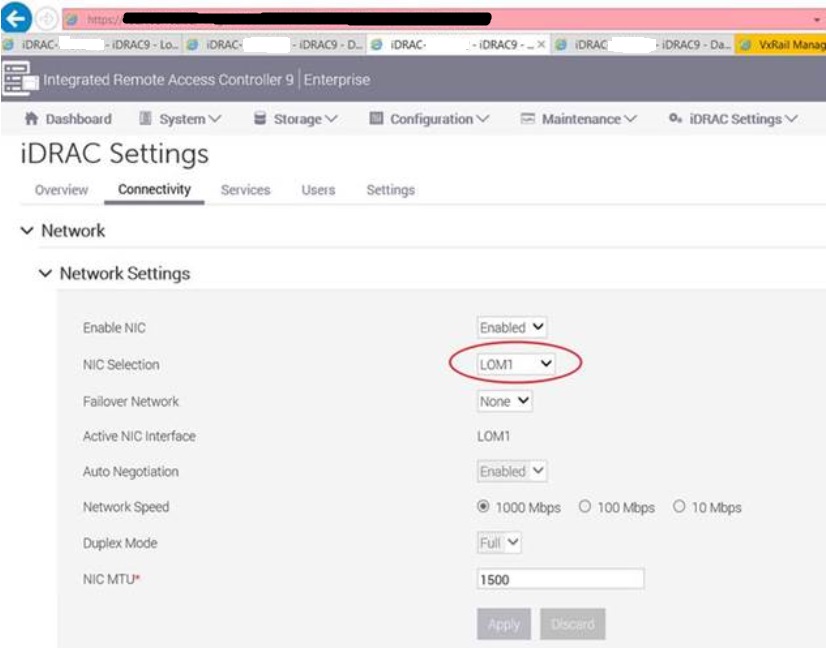

Скріншот iDrac, що показує необхідну конфігурацію для серверів g560

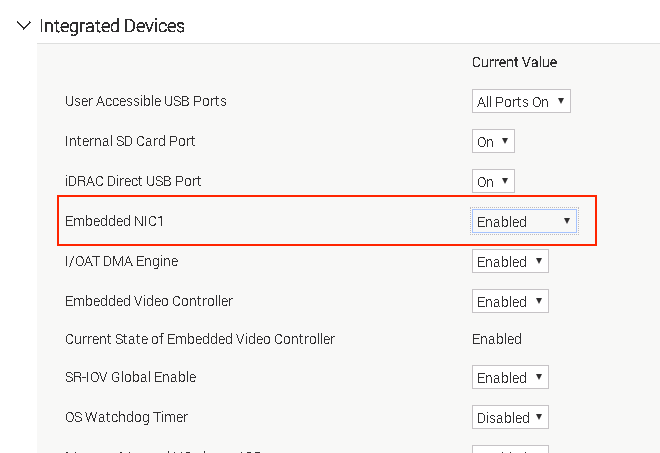

Другий скріншот необхідної конфігурації для серверів G560



Примітка: Після внесення вищезазначених змін запустіть команду esxcfg-nics -l на вузлі, щоб перевірити, що вбудований NIC виглядає як vmnic0. Якщо ні, то може знадобитися скидання вузла за допомогою RASR.

Гарний приклад:
#esxcfg-nics -l

Name PCI Device Driver Admin Status Link Status Speed Duplex MAC Address MTU Description ------ ------------ --------- ------------ ----------- ----- ------ ----------------- ---- -------------------------------------------------
vmnic0 0000:04:00.0 igbn Up Up 1000 Full 50:9xxxxxxx 1500 Intel Corporation I350 Gigabit Network Connection <<<<<
vmnic1 0000:18:00.0 i40en Up Up 10000 Full 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic2 0000:18:00.1 i40en Up Up 10000 Full 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic3 0000:5e:00.0 i40en Up Down 0 Half 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vmnic4 0000:5e:00.1 i40en Up Down 0 Half 3c:fd:xxxx 1500 Intel(R) Ethernet Controller X710 for 10GbE SFP+
vusb0 Pseudo cdc_ether Up Up 10 Half 50:9axxxxxx 1500 Unknown Unknown
