Architettura di riferimento SmartFabric OS10 Virtual Link Trunking Layer 2

Dell Virtual Link Trunking consente la condivisione delle informazioni di Livello 2 tra i due nodi. A tal fine, lo stesso VLT domain-id deve essere configurato su entrambi VLT Nodi. Per una rapida convergenza e un servizio ottimale, lo stesso VLT MAC L'indirizzo deve essere configurato su entrambi i nodi utilizzando il comando vlt-mac (opzionale). In assenza di vlt-mac configurazione, se il server primario VLT il nodo si interrompe, il VLT Il canale della porta sui flap del nodo secondario causa lievi interruzioni del traffico.

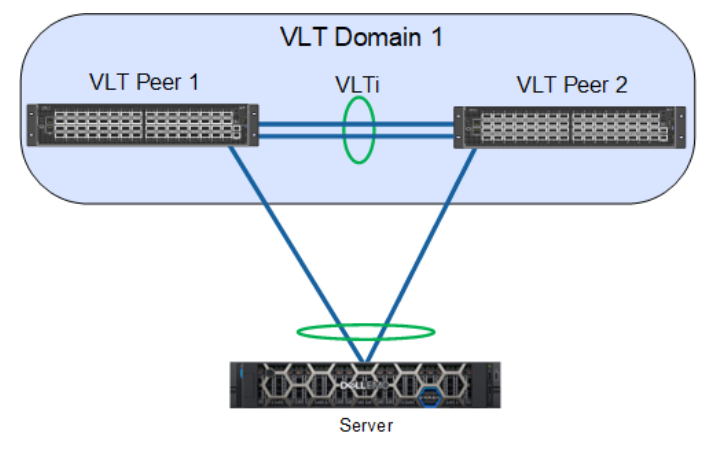

Figura 1. Livello 2 semplice VLT

La priorità dell'elezione del nodo primario si basa sul sistema inferiore mac-address dell'interruttore; Tuttavia, con il primary-priority comando, il VLT Il nodo con la priorità configurata inferiore subentra come nodo primario. Questa elezione non è preclusa. Se il nodo primario viene ricaricato, viene assegnato come ruolo secondario. Il cambio di ruolo evita interruzioni nel flusso del traffico dovute al processo elettorale.

La selezione avviene solo durante la configurazione iniziale o quando VLT viene avviato inizialmente. La colonna VLT la scelta del ruolo non ha alcun significato per il traffico dati che scorre attraverso il VLT . È solo per lo scambio del protocollo di controllo e gestisce il potenziale split-control scenari di guasto.

VLAN ID 4094 viene assegnata automaticamente e riservata internamente come VLAN di controllo per lo scambio VLT-related informazioni tra i nodi. La colonna IPv6 L'indirizzo assegnato automaticamente all'interno dell'intervallo riservato viene mappato per VLAN 4094 per la raggiungibilità tra il VLT Nodi.

Per l' VLT l'interconnessione (VLTi), una volta configurate le interfacce di rilevamento su entrambi i nodi, il canale della porta 1000 viene configurato automaticamente, mappando le interfacce di rilevamento fisiche. Le porte devono essere configurate come no switchport dalla modalità Layer-2 predefinita durante la configurazione delle interfacce di rilevamento.

Ogni trenta secondi, i messaggi heartbeat vengono inviati tra VLT nodi per verificare la vivacità dei peer e per gestire la VLTi scenario di errore. Il valore dell'intervallo di heartbeat è configurabile e raggiunge il peer attraverso la destinazione di backup. Allo stesso modo keep-alive I messaggi (non configurabili) vengono inviati tramite il VLTi canale della porta.

Per VLT canali della porta, l'utente deve assegnare in modo esplicito il vlt-port-channel id al canale della porta configurato su entrambi i nodi. L'ID del canale della porta deve essere lo stesso per entrambi i nodi.

Fattori importanti da ricordare:

• VLT Le interfacce del canale della porta devono essere porte dello switch.
• Dell Technologies consiglia vivamente che l'interconnessione VLT (VLTi) essere statico LAG e che tu disabiliti LACP sulla pagina VLTi.
• Se si include RSTP o PVST, deve essere configurato prima VLT è configurato.
• VLT L'heartbeat è supportato solo sui VRF predefiniti.
• Se si abilita IGMP ficcare il naso sul VLT pari, garantire il valore del delay-restore non è inferiore all'intervallo di query.
• Assicurarsi che il ponte radice dello spanning tree si trovi al livello di aggregazione.
• VLT l'interconnessione su porte 1G non è supportata.
• Ogni VLT ha un indirizzo MAC univoco creato dall'utente.
• In un VLT , gli switch peer devono eseguire la stessa versione del software del sistema operativo Dell Networking.
• Se si sostituisce un VLT nodo peer, preconfigurare lo switch con VLT indirizzo MAC del sistema, unit-id, e altri VLT parametri prima di collegarlo al sistema esistente VLT switch peer utilizzando il comando VLTi sulla connessione DHSM HTTP.

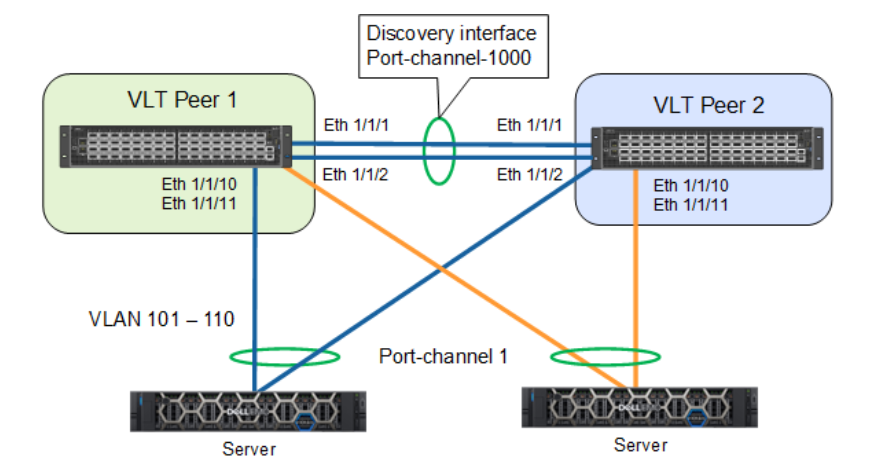

In questa configurazione di esempio, le interfacce 1/1/1 e 1/1/2 formano l'interfaccia di rilevamento/VLTi (Po-1000) sul VLT Collega 1. Analogamente, le interfacce 1/1/1 e 1/1/2 formano l'interfaccia di rilevamento su VLT Pari 2. La colonna VLT La destinazione di backup viene mappata all'indirizzo IP di gestione del peer remoto. Il canale della porta 1 è configurato su entrambi VLT nodi come interfaccia 1/1/10 e 1/1/11. La VLAN 101-110 è mappata al canale della porta 1.

Figura 2. Configurazione di esempio

Le configurazioni per VLT-Peer1 e VLT-Peer2 sono uguali tranne che per l'indirizzo IP di destinazione del backup. La configurazione di esempio per VLT-Peer1 è il seguente:

VLT-Peer1# configure terminal
VLT-Peer1(config)# interface ethernet 1/1/1
VLT-Peer1(conf-if-eth1/1/1)# no shutdown
VLT-Peer1(conf-if-eth1/1/1)# no switchport
VLT-Peer1(conf-if-eth1/1/1)# exit
VLT-Peer1(config)# interface ethernet 1/1/2
VLT-Peer1(conf-if-eth1/1/2)# no shutdown
VLT-Peer1(conf-if-eth1/1/2)# no switchport
VLT-Peer1(conf-if-eth1/1/2)#exit
VLT-Peer1(config)# vlt-domain 1
VLT-Peer1(conf-vlt-1)# primary-priority 1
VLT-Peer1(conf-vlt-1)# vlt-mac de:11:de:11:de:11
VLT-Peer1(conf-vlt-1)# discovery-interface ethernet 1/1/1
VLT-Peer1(conf-vlt-1)# discovery-interface ethernet 1/1/2
VLT-Peer1(conf-vlt-1)# backup destination 10.16.208.184
VLT-Peer1(config)# interface range vlan 101-110
VLT-Peer1(conf-range-vl-101-110)#exit
VLT-Peer1(config)# interface port-channel 1
VLT-Peer1(conf-if-po-1)# switchport mode trunk
VLT-Peer1(conf-if-po-1)# switchport trunk allowed vlan 101-110
VLT-Peer1(conf-if-po-1)#end

Per una guida completa, consultare Dell SmartFabric OS10 - Virtual Link Trunking - Reference Architecture Guide | Hub informativo Dell Technologies
