Dell Encryptionilla hallitun laitteen salauksen tilan selvittäminen

Dellin käytäntöpohjaisen salauksen suojaustilan laskenta perustuu laitteen sekä tietokoneen käyttäjien sweep state -tarkastustilaan. Lisätietoja suojatun tilan laskentatavasta: Shieldin suojatun tilan vianmääritys (englanninkielinen)

Laitteen salauksen tilan tiedot tallennetaan paikallisesti päätepisteeseen, ensisijaisesti rekisteriin. Ensisijainen sijainti, jota käytetään käytäntöpohjaisessa salauksessa, on HKLM\Software\Microsoft\Windows NT\CurrentVersion\Winlogon\CMGShield. Tilan voi tunnistaa näistä ensisijaisista avaintiedoista:

• DCID (tämä on myös palautustunnus): Avain, joka näyttää, että laite on aktivoitu.
• GKPort (oletus 8000): Käytäntöpäivitysten hallintaportin avain
• GK: Avain, jolla hallitaan tarkistuspalvelinta.
• Server: Alkuperäisen aktivointipalvelimen avain.

Laitteen aktivoinnin tilan voi tarkistaa kohteen HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Winlogon\CMGShield\RSST sisällöstä. Rekisteriavaimessa on useita avaimia, jotka kuvaavat laitteen tilaa:

• _DEVICE_ – laitteen aktivoinnin tila. Mikä tahansa positiivinen kokonaisluku on aktivoitu laite.
• _INVALID_ – jos avain on olemassa, sisään kirjautunut käyttäjä ei ole aktivoitu.
• <RandomCharacters> – User Credant Identifier (UCID) on tässä sijainnissa. Jos tämä arvo on olemassa ja se on 1, kyseinen käyttäjä aktivoidaan ja on laitteen leasing-ajan sisällä. Device Lease Period on käytäntö, joka määrittää Dell Security Management Serverin ja jonka oletusarvo on 30 päivää.

Laitteen nykyistä salaustarkastusta koskevat tiedot ovat rekisteriavaimessa HKLM\Software\Microsoft\Windows NT\CurrentVersion\Winlogon\CMGshield\SweepTimes. Tämän avaimen arvot voivat vaihdella, ja kunkin käyttäjän tyhjennystilan määrittämiseen käytetään yksilöllistä käyttäjäpohjaista tunnistetta. Seuraavassa on esimerkki laitteesta:

[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Winlogon\CMGShield\SweepTimes]
"_SDENCR_SweepStop"=dword:00000001
"9P18NZD1SweepStop"=dword:00000001
"AllSweepsCompleted"=dword:00000001
"AllSweepsCompletedInXDays"=dword:00000001
"LastUpdate"="20180409 162157"

Erittely näistä avaimista sekä niiden merkityksestä ja käytöstä:

• _SDENCR_SweepStop
  • Arvo 0 tarkoittaa, että järjestelmätietojen salausavaimeen vaikuttava salaustarkastus on käynnissä.
  • Arvo 1 tarkoittaa, että kaikki järjestelmän tietojen salausmääritykset on tehty.
• 9P18NZD1SweepStop
  • Kahdeksan satunnaisesti luotua merkkiä ovat tiettyjen käyttäjien tunnisteita.
  • Kun avaimen arvo on 0, tunnistetta vastaavan käyttäjän tarkastusta suoritetaan.
  • Kun arvoksi on määritetty 1, Common- tai User Encryption -avaimia vastaavan tarkastuksen suorittaminen tehdään tässä päätepisteessä.
• AllSweepsCompleted
  • Jos arvona on 0, käynnissä oleva salaustarkastus vaikuttaa Common- tai User Encryption -avaimiin.
  • Kun arvoksi on määritetty 1, Common- tai User Encryption -avaimia vastaavan tarkastuksen suorittaminen tehdään tässä päätepisteessä.
• AllSweepsCompletedinXDays
  • Kun arvona on 0, salaustarkistukset eivät ole valmistuneet kaikille käyttäjille, jotka ovat kirjautuneet sisään DSMS (Dell Security Management Server) -palvelimen Device Lease Period -aikana.
  • Kun asetus on 1, salauksen tyhjennykset suoritetaan kaikilta käyttäjiltä, jotka ovat kirjautuneet sisään määritetyn laitteen leasing-jakson aikana.

• LastUpdate – viimeinen kerta, kun sisäisen tietokannan tietoja kyseltiin laitteen tarkastustilan päivityksistä tässä rekisterimerkinnässä.

Dell Encryption Self-Encrypting Drive Manager ja Dell Full Disk Encryption Management keräävät tietoja, jotka perustuvat taltion salausprosenttiin ja levyn Pre-Boot Authentication (PBA) -ympäristön validointiin. Nämä arvot tallennetaan rekisteriin, ja ne löytyvät kansioista HKLM\SYSTEM\CurrentControlSet\Services\DellMgmtAgent\Parameters ja HKLM\Software\Dell\Dell Data Protection\.

Laitteen suojattu tila määritetään levyn salausprosentin perusteella. Tämä käsittely tehdään paikallisesti, ja se toimitetaan palvelimeen säännöllisin aikavälein.

Tarkista agentin aktivoinnin tila Agent ID -rekisteriavaimesta. Jos avain on täytetty, laite on rekisteröity:

HKLM\Software\Dell\Dell Data Protection\
REG_SZ: AgentID
Value: <populated>

Tarkista IsPBAActive-rekisteriavaimesta, onko käynnistystä edeltävä todennusympäristö (PBA) käytössä päätepisteessä:

HKLM\SYSTEM\CurrentControlSet\Services\DellMgmtAgent\Parameters
DWORD: IsPBAActive
Value: 1 (1 is enabled, 0 or not present means no PBA)

Tarkista asennettu tuoteversio rekisteriavaimesta:

HKLM\Software\Dell\Dell Data Protection\Branding
REG_SZ: EE
Value: <version #>

Agentin versiotietoja voidaan kerätä myös wmic kutsuu komennolla

Wmic path win32_product where (caption like '%%Dell Encryption%%') get version

Tulosten pitäisi näkyä seuraavasti:

Kuva 1: (Englanninkielinen) Tyyppi Wmic path win32_product where (caption like '%%Dell Encryption%%') get version

Dell Full Disk Encryptionin salauksen prosenttitietoja ei voi kysellä rekisterin kautta. Jos virheenkorjauksen lokien kerääminen on käytössä, tiedot tallennetaan DellAgent.log-lokiin (sijainnissa C:\ProgramData\Dell\Dell Data Protection\. Lisätietoja virheenkorjauksen lokitoiminnon ottamisesta käyttöön Dell Full Disk Encryption -salauksessa on artikkelissa Dell Encryption Enterprisen ja Dell Encryption Personalin lokien keräämisen lisääminen (englanninkielinen).

Esimerkki lokirivistä:

YYYY.MM.DD HH:MM:SS.MMM [ProcessID] (ThreadID) T FDE : SetEncryptionInfo - Set EncryptionPercentage to <Percentage>

Dell BitLocker Manager kerää tietoja, jotka perustuvat levyn salausprosenttiin ja kunkin hallitun taltion avainsuojausarvojen olemassaolon vahvistukseen. Nämä tiedot, jotka komentorivi kerää joko manage-bde -komento tai PowerShell-komento get-bitlockervolume.

Laitteen suojattu tila määritetään levyn salausprosentin perusteella. Tämä käsittely tehdään paikallisesti päätepisteessä, ja se toimitetaan palvelimeen säännöllisin aikavälein.

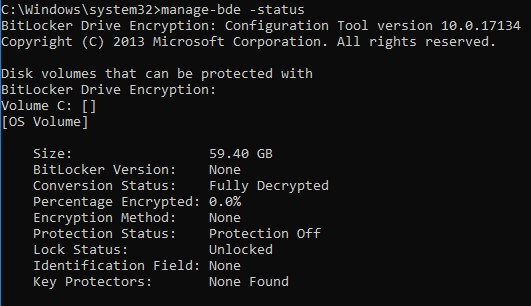

Disk volumes that can be protected with
BitLocker Drive Encryption:
Volume C: []
[OS Volume]

Size: 59.40 GB
BitLocker Version: None
Conversion Status: Fully Decrypted
Percentage Encrypted: 0.0%
Encryption Method: None
Protection Status: Protection Off
Lock Status: Unlocked
Identification Field: None
Key Protectors: None Found

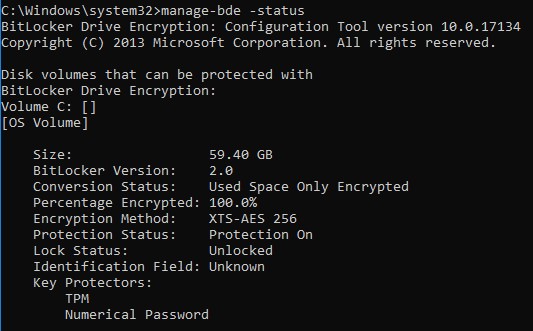

Disk volumes that can be protected with
BitLocker Drive Encryption:
Volume C: []
[OS Volume]

Size: 59.40 GB
BitLocker Version: 2.0
Conversion Status: Used Space Only Encrypted
Percentage Encrypted: 100.0%
Encryption Method: XTS-AES 256
Protection Status: Protection On
Lock Status: Unlocked
Identification Field: Unknown
Key Protectors: TPM, Numerical Password

ComputerName: DESKTOP-T46E07P
MountPoint: C:
EncryptionMethod: None
AutoUnlockEnabled:
AutoUnlockKeyStored:
MetadataVersion: 0
VolumeStatus: FullyDecrypted
ProtectionStatus: Off
LockStatus: Unlocked
EncryptionPercentage: 0
WipePercentage: 0
VolumeType: OperatingSystem
CapacityGB: 59.39843
KeyProtector: {}

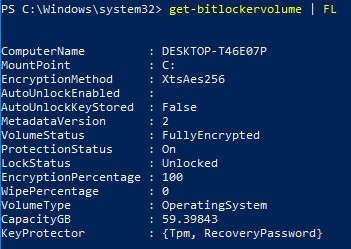

ComputerName: DESKTOP-T46E07P
MountPoint: C:
EncryptionMethod: XtsAes256
AutoUnlockEnabled:
AutoUnlockKeyStored: False
MetadataVersion: 2
VolumeStatus: FullyEncrypted
ProtectionStatus: On
LockStatus: Unlocked
EncryptionPercentage: 100
WipePercentage: 0
VolumeType: OperatingSystem
CapacityGB: 59.39843
KeyProtector: {Tpm, RecoveryPassword}
