PowerVault ME5, ME52: 디스크 그룹을 생성할 때 순차적 쓰기 성능 저하 경고 메시지

Summary: 순차적 쓰기 I/O를 생성하는 비디오 스트리밍 애플리케이션(예: 녹화)과 같은 애플리케이션은 정렬된 디스크 그룹을 사용하여 I/O 성능을 향상시키는 것이 좋습니다. 다른 활용 사례에서는 디스크 그룹 구성이 사용자의 스토리지 요구 사항을 충족하고 애플리케이션 및 예상되는 최종 사용자 I/O 응답을 지원할 수 있는 적절한 성능을 제공합니다. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions

PowerVault ME5 Series SAN에서 RAID 5 또는 RAID 6 디스크 그룹을 프로비저닝하는 경우 다음 경고 대화 상자가 나타날 수 있습니다.


경고: 경고: 순차적 쓰기 성능이 크게 저하되는 것을 방지합니다. 가상 페이지에 제대로 맞추려면 "2의 거듭제곱" 방법을 사용하여 패리티 기반 디스크 그룹(RAID 5 및 RAID 6)을 생성해야 합니다. RAID 5 디스크 그룹은 3, 5 또는 9 디스크를 사용해 생성하고 RAID 6 그룹은 4, 6 또는 10 디스크를 사용해 생성해야 합니다.
경고 오류 메시지 스크린샷
그림 1: 경고 오류 메시지 스크린샷



SAN 관리자는 어떤 작업을 수행해야 합니까?

진행 방법은 SAN에 대한 쓰기 I/O를 생성하는 호스트 애플리케이션의 프로필에 따라 다릅니다. 현장 경험에 비추어 볼 때 대부분의 애플리케이션 쓰기는 랜덤 I/O이며, 대부분의 사용자의 경우 이 구성으로 스토리지 요구 사항을 충족하므로 OK를 선택하여 계속 진행합니다.

보안 카메라의 녹화 출력을 저장하는 것과 같이 스트리밍 I/O를 생성하는 애플리케이션과 같은 사용 사례에서 관리자는 디스크 수를 고려해야 합니다. 비디오 데이터 파일은 일반적으로 다른 사용 사례 파일보다 큽니다. 이러한 파일은 일단 작성되면 임의의 위치에서 변경될 가능성이 낮으므로 순차 쓰기 속도가 가장 중요합니다.


참고: 자동화된 계층형 스토리지를 사용하는 경우 PowerVault ME series의 기본 동작은 새로운 순차 쓰기에 대해 가장 높은 회전식 디스크(비 SSD) 계층을 선호하고 새로운 임의 쓰기에 사용 가능한 최상위 계층(SSD 포함)을 선호하는 것입니다. 기계식 회전 드라이브의 순차 I/O는 디스크 헤드에 의한 탐색 작업이 적고 동시에 단일 플래터 회전 중에 더 큰 데이터 세그먼트를 읽거나 쓸 수 있기 때문에 일반적으로 더 높은 처리량으로 제공될 수 있습니다.



RAID 레벨당 디스크 수

컨트롤러는 가상 볼륨 스토리지를 4MiB 페이지에 할당하며, 이 페이지는 메모리에서 페이징 테이블을 참조합니다. RAID 5 또는 RAID 6 디스크 그룹이 가상 풀에서 사용되고 디스크 그룹의 스트라이프 크기가 4MiB 페이지와 잘 맞지 않는 경우 순차적 쓰기 성능이 저하됩니다.


  • 예 1: 5개의 디스크가 있는 RAID 5 디스크 그룹을 생각해 봅니다. 4개 디스크에 해당하는 용량이 가용 용량을 제공하고, 디스크 1개에 해당하는 용량이 패리티에 사용됩니다(패리티는 디스크 간에 분산됨). 가용 용량을 제공하는 4개의 디스크는 데이터 디스크이고, 패리티를 제공하는 디스크는 패리티 디스크입니다. 실제로 패리티는 모든 디스크에 분산되지만 이러한 방식으로 패리티를 생각하면 도움이 됩니다.
참고: 데이터 디스크 수는 2의 거듭제곱(2, 4 및 8)입니다. 컨트롤러는 데이터 디스크가 2의 거듭제곱인 경우 512KiB 스트라이프 단위 크기를 사용합니다. 그 결과 4MiB 페이지가 두 스트라이프에 고르게 분산됩니다. 이는 성능에 효과적입니다. 총 8개의 데이터 디스크가 있는 9디스크 RAID 5 디스크 그룹을 사용하여 한 페이지가 정확히 하나의 스트라이프에 들어갈 수 있도록 하는 것이 더 좋습니다.



  • 예 2: 6개의 디스크가 있는 RAID 5 디스크 그룹을 고려하십시오. 이제 디스크 5개에 해당하는 용량이 가용 용량을 제공합니다. 컨트롤러가 다시 512KiB의 스트라이프 단위를 사용한다고 가정합니다. 4MiB 페이지를 디스크 그룹으로 푸시하면 하나의 스트라이프에 전체 페이지가 포함되지만 컨트롤러는 새 패리티를 계산하기 위해 새 데이터가 있는 두 디스크에서 이전 데이터와 이전 패리티를 읽어야 합니다. 이 기능을 읽기-수정-쓰기라고 하며 순차 워크로드에서 성능을 저하하는 주범입니다. 기본적으로 디스크 그룹에 페이지를 푸시할 때마다 읽기-수정-쓰기가 발생합니다.

RAID 5 또는 RAID 6 디스크 그룹이 2의 거듭제곱 데이터 디스크로 생성되지 않은 경우 컨트롤러는 64KiB의 스트라이프 유닛을 사용하여 이 문제를 완화합니다. 이로 인해 더 많은 전체 스트라이프 쓰기가 수행되지만 대신 디스크당 더 많은 I/O 트랜잭션을 수행하여 동일한 4MiB 페이지를 푸시할 수 있습니다.

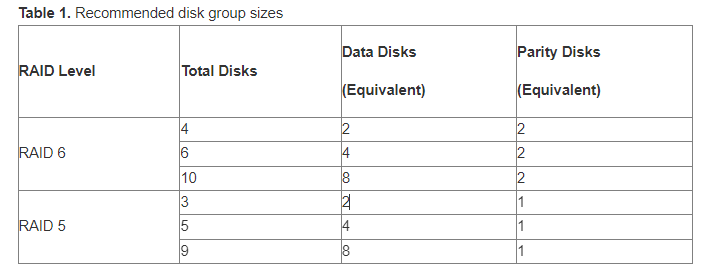

다음 표는 RAID 6 및 RAID 5 디스크 그룹에 권장되는 디스크 수를 보여줍니다. 각 항목은 디스크 그룹의 총 디스크 수와 데이터 및 패리티 디스크의 동일한 수를 지정합니다. 패리티는 모든 디스크에 분산됩니다.


권장 디스크 그룹 크기

순차적 워크로드와 RAID 5 및 RAID 6 디스크 그룹에서 최상의 성능을 보장하려면 2의 거듭제곱 데이터 디스크를 사용하십시오.


디스크 그룹 확장

가상 풀 모드에서는 ADAPT 디스크 그룹만 확장할 수 있습니다. RAID 5 및 RAID 6 디스크 그룹은 가상 풀 모드에서 확장할 수 없습니다. 기존 RAID 5 또는 RAID 6 디스크 그룹을 포함하는 가상 풀의 용량을 확장하려면 관리자가 새 디스크 그룹을 생성하기에 충분한 디스크를 추가해야 합니다. Dell PowerVault ME5 Series 관리자 가이드의 디스크 그룹 장을 참조하십시오.

추가 정보

PowerVault ME Series SAN에는 서로 다른 I/O 워크로드에 적합한 다양한 구성 옵션이 있습니다. 자세한 내용은 Dell PowerVault ME5 스토리지 시스템 모범 사례백서를 참조하십시오.

Dell PowerVault ME5 Series 관리자 가이드에는 다음 최적화를 설명하는 모범 사례 장이 있습니다.

  • 풀 설정
  • RAID 선택
  • RAID 레벨당 디스크 수
  • 풀의 디스크 그룹
  • 계층 설정
  • 다중 경로 구성

Dell Technologies InfoHub 에는 솔루션의 일부로 PowerVault ME Series를 설계하고 구현하는 데 도움이 되는 여러 모범 사례 문서가 포함되어 있습니다.
