Dell Unity: Konfigurieren der Linkzusammenfassung

Die Linkzusammenfassung kombiniert mehrere Netzwerkverbindungen zu einem logischen Link. Dies sorgt für Redundanz, falls eine Verbindung ausfällt, und sekundär für einen gewissen erhöhten Durchsatz, indem der Datenverkehr auf mehrere Verbindungen verteilt wird.

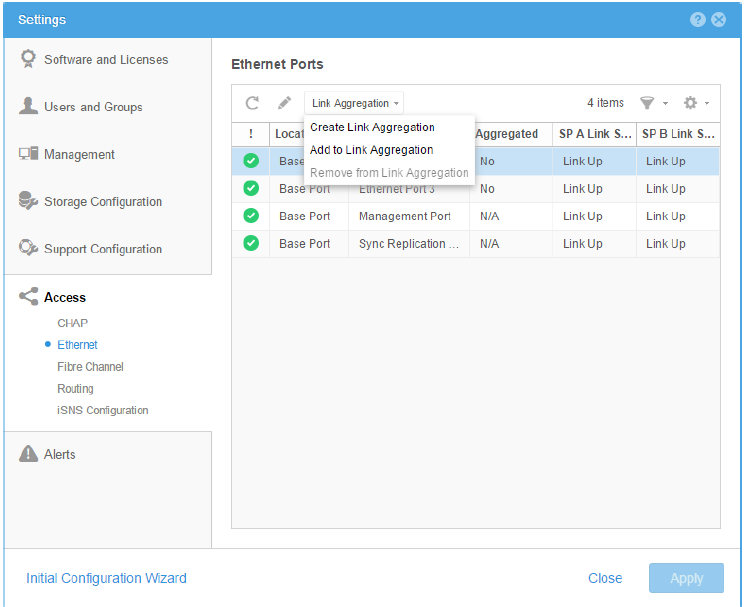

NAS-Server umfassen eine oder mehrere Netzwerkschnittstellen, die auf den Ethernetports für den Hostzugriff erstellt werden. Bevor Sie Schnittstellen auf den Ethernetports konfigurieren, konfigurieren Sie die Linkzusammenfassung zwischen zwei oder mehr Ports. Die Linkzusammenfassung kann nur für NAS-Serverschnittstellen verwendet werden. Daher ist es nicht möglich, sie auf Ethernetports mit vorhandenen iSCSI-Schnittstellen zu konfigurieren. Die Linkzusammenfassung kann auf der Seite Einstellungen in Unisphere konfiguriert werden, wie in der folgenden Abbildung dargestellt:

Linkzusammenfassungen können mit zwei bis vier Ports konfiguriert werden. Ab der Dell Unity-OE-Version 4.2.1 können Linkzusammenfassungen mithilfe von Ports von verschiedenen I/O-Modulen (IOMs) sowie zwischen IOMs und den integrierten Ethernetports erstellt werden. Zuvor konnten nur Ports, die zum selben IOM oder integrierten Ethernet-Ports gehören, ausgewählt werden, um sie zu einer Linkzusammenfassung hinzuzufügen. Das Erstellen einer Link-Zusammenfassung auf einem einzelnen IOM bietet keine IOM-Redundanz. Da ein "Ausfall" eines IOM nicht zuverlässig erkannt werden kann, löst ein fehlerhaftes IOM möglicherweise kein Failover des Storage-Prozessors (SP) aus.

Mit anderen Worten: Wenn Sie die Linkzusammenfassung auf einem einzelnen IOM konfigurieren und dieses IOM ausfällt, schlägt die gesamte Verbindung fehl. Es würde höchstwahrscheinlich kein SP-Failover auslösen und das wahrscheinlichste Ergebnis ist ein DU-Szenario

(Data Unavailable).Dell empfiehlt Ihnen dringend , Ihre Link-Aggregations-Setups über IOMs hinweg zu konfigurieren und nicht isoliert auf einem einzelnen IOM.

Die Linkzusammenfassung kann nur für NAS-Serverschnittstellen verwendet werden, daher ist es auf der Unity-Seite untersagt, sie auf Ethernetports mit vorhandenen iSCSI-Schnittstellen zu konfigurieren.
